加工中心怎么对刀。以发那科加工中心为例讲解下加工中心。如何对刀。


加工中心如何对刀和分中



假设有三把数控刀具。分别为T1,T2,T3



首先在录入模式下输入TIM6。换刀第一把刀。假设工件表面为零点。移动TI把刀具,至刀具顶点,对刀棒(10mm),和工件表面刚好紧密,接触。按

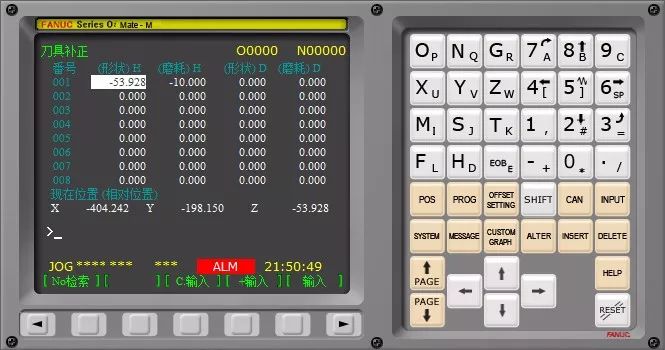

加工中心如何对刀和分中调出刀补界面。如下图


加工中心如何对刀和分中

加工中心如何对刀和分中

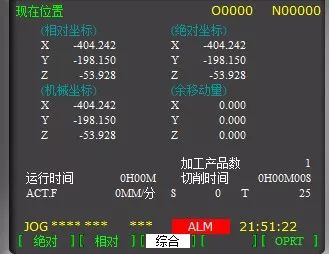

输入此时的机械坐标Z-53.928

加工中心如何对刀和分中

磨耗填入刀棒直径-10。

第一把刀对好了。


T2按照第一把刀对刀就看。然后在相应的补正编号里填入数据就可



分中过程。

加工中心如何对刀和分中

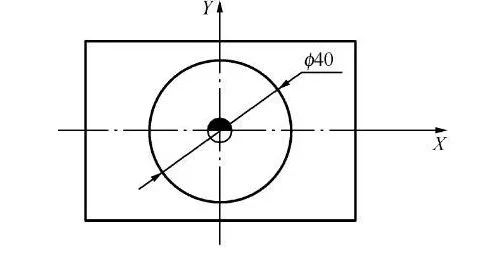

假设中心在四面体中间。

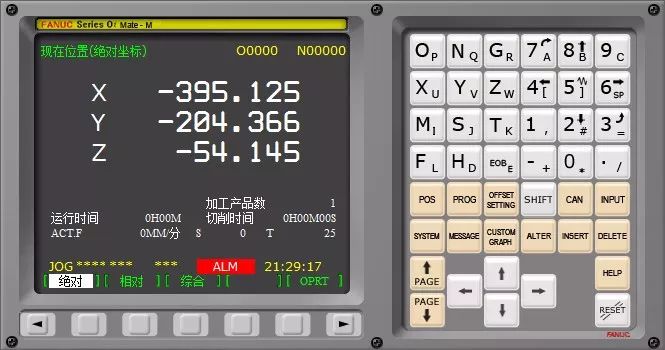

一般使用寻边器,在MDI录入模式下转动主轴S500M3


加工中心如何对刀和分中

然后寻遍器靠近Y主轴最上面,至寻边器刚好离心。记录下此时Y轴机械坐标Y1


然后寻遍器靠近Y主轴最下面,至寻边器刚好离心。记录下此时Y轴机械坐标Y2


然后寻遍器靠近X主轴最左面,至寻边器刚好离心。记录下此时X轴机械坐标X1


然后寻遍器靠近X主轴最右面,至寻边器刚好离心。记录下此时X轴机械坐标X2


那么此时的中心坐标X=(x1+x2)/2  y坐标就是  Y=(Y1+Y2)/2



然后在G54坐标系里面输入数值就可

具体如下



加工中心如何对刀和分中

加工中心如何对刀和分中
