法兰克加工中心内存卡怎么输入程序,法兰克MF系统CF卡在线加工操作步骤

技术小编 43090 0

前几天,有群友问到法兰克MF系统怎么设置刀具寿命?在哪里可以看刀库号和刀具号?CF卡在线加工怎么操作?,今天,抽空写一写,希望能帮助到更多的人。


 问题①法兰克MF系统怎么设置刀具寿命?回答:

刀具寿命功能梯形图关联简单刀具寿命管理功能标配机床设计考虑寿命问题包括刀具组定义等等仅靠参数调整能使用
简单
些通宏程序调用计数管理式灵


问题②法兰克MF系统在哪里可以看刀库号和刀具号?回答:

切换到MDI方式中,输入MO6T**按循环启动即可!

 法兰克加工中心对刀步骤

一、主轴转速的设定

○1、将工作方式置于“MDI”模式;

○2、按下“程序键”;

○3、按下屏幕下方的“MDI”键;

○4、输入转速和转向(如“S500M03;”后按“INSRT”);

○5、按下启动键。 二、分中

1、意义:确定工件X、Y向的坐标原点。

2、X、Y平面原点的确定。

○1、四面分中

○2、两面分中,碰单边 ○3、单边碰数

3、抄数

○1、意义:将分中后的机械值输入工件坐标系中,借以建立与机床坐标原点的位置关系。 ○2、方法:

     → 切换到工件坐标系:OFS / SET → 坐标系 → 选择具体的工件坐标系(如G54、G55、G56、G57、G58、G59等)→ 输入“X0”后按屏幕下方的“测量”键(或直接输入机械坐标值)。

4、分中的类型

○1、四面分中

○2、单边碰数

○3、X轴分中,Y轴碰单边

○4、Y轴分中,X轴碰单边

○5、有偏数工件原点的确定,如X30Y20 5、分中的方法

试切分中

如果分中的要求不高,或工件为毛坯料,而且外形均可铣去,为了方便操作,可采用加工时所用的刀具直接进行碰刀,从而确定工作原点,其步骤如下(一四面分中为例):

○1、将所要用到的铣刀装在主轴上,并使主轴中速旋转;

○2、手动移动铣刀沿X方向靠近工件被测边,直到铣刀刚好切削刀工件材料即可;

○3、保持X、Y不变将Z轴沿+Z方向升起,并在相对值处将X轴置零;    归零方法:

 按下X后按屏幕下方的“起源”或“归零”;

○4、将X轴移动到工件另一边,同样用刀具刚好切到工件材料即可;

○5、将主轴沿+Z方向升起;

○6、将X轴移到此时X轴相对值的1/2处(口算、心算或计算器);

○7、利用相同的方法测Y轴;

○8、抄数。

注:试切分中虽然比较简单,但会在工件表面留有刀痕,所以常用于铝和铜等毛坯料的分中。

6、分中棒分中:

○1、原理:采用离心力的原理。

○2、方法及步骤:

◎、将分中棒装在主轴上,初测端在下方;

◎、将主轴转速设定在350~600r/min左右;

◎、手动将分中棒沿X轴方向慢慢靠近工件侧面,而分中棒逐渐由摆动较大变小到重合,继续移动到分中棒刚到重新分开时并要回到合拢,将手轮倍率调至0.01mm处,并靠近工件移动至刚好重新分开即可;

◎、将主轴沿+Z方向升起,并移到工件另一侧,用同样的方法触碰工件;

◎、将主轴沿+Z方向升起,并将X轴移至相对值1/2处,归零;

◎、同样的方法测得Y轴;

◎、抄数。

○3、分中棒分中注意事项:

    分中棒分中时主轴转速只能设定在350~600r/min之间,绝对不能超过600r/min,一般应在500r/min左右。 三、对刀

  1、对刀方式

○1、直接对刀:刀具直接触碰工件零面,从而获得零面机械坐标值(适用于工件零面外形基本存在,零面划伤不影响产品成型);

○2、工件外对刀(对刀棒):刀具在工件外部对刀并测出对刀面与工件零面的高度差,从而确定零面位置。

2、选择工件外部对刀的原因

○1、工件在加工过程中外形发生改变不便对刀;

○2、为避免直接对刀划伤工件。 3、对刀原理:

   工件零面值 = 对刀数(G54)+ 高度差(EXT)G60 = 工件坐标 + 补偿

4、对刀种类(对刀棒以10mm为例)

○1、单把刀对顶为零A

○2、单把刀对顶为零B)

○3、多把刀对顶为零A

○4、多把刀对顶为零B ○5、対底为零。


问题③法兰克MF系统CF卡在线加工怎么操作?回答如下:

温馨提示使用CF卡在线加工功能需要操作两大步骤。首先确认I/O通道是否已打开,参数设置为4”否则无法读取数据,如下图:

I/O通道未打开,请浏览文章开头I/O通道操作设定篇”; 如果已打开,请跳跃至文章后方浏览CF卡在线加工操作篇


1、I/O通道操作设定篇:

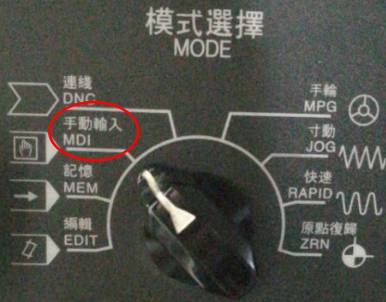

1)首先将机床模式开关打到“MDI”状态,如下图:

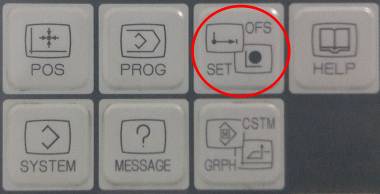

2)然后按操作面板上的“SET/OFS”功能键,如下图:


3)然后按显示屏界面下方的设定”选项,如下图:

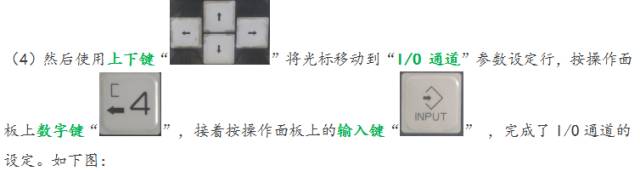

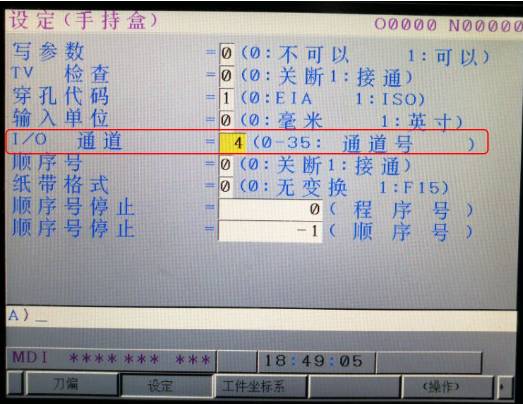

“I/O 通道”设定完了,即可进入下一步操作,请看下方操作!


2CF卡在线加工操作篇:

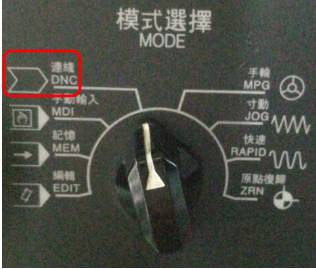

1)首先将模式开关打到DNC”连线状态,如下图:


2)然后按操作面板上的”功能键进入到显示屏“目录”界面,然后接着按“操作”选项,如下图:


3)通过按右软键“>”翻菜单,设备选择”选项,如下图:

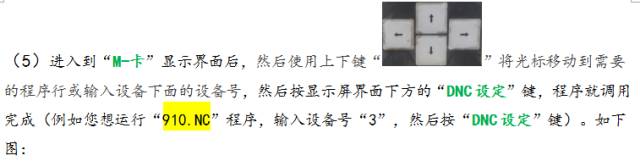

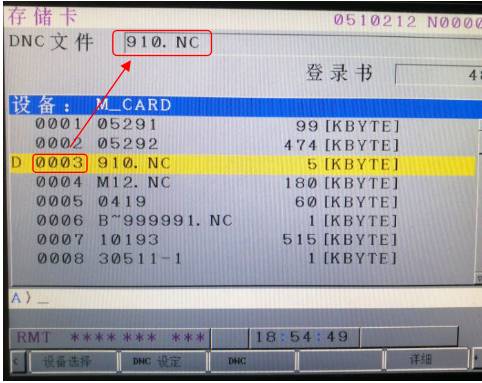

4)进入设备选择”选项后,按“M-卡”选项(可通过右软键>”翻菜单查找)如下图:

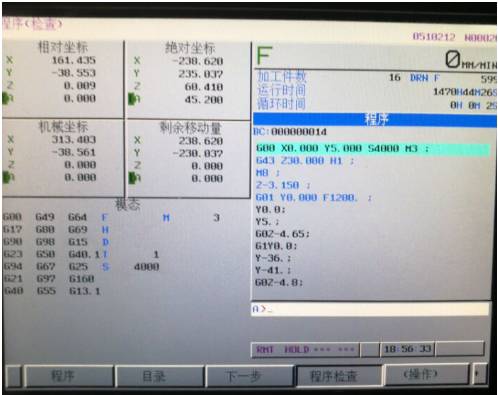

6)程序调取后,即可直接在DNC连续模式循环启动”按钮,就可以运行程序了。如下图:(注意,只有当机床运行时,才能看到程序内容

好啦,以上就法兰克MF系统CF卡在线加工操作步骤,希望能够帮到需要帮助的人!
