法兰克MF加工中心系统,怎么用U盘传输程序

技术小编 123282 0

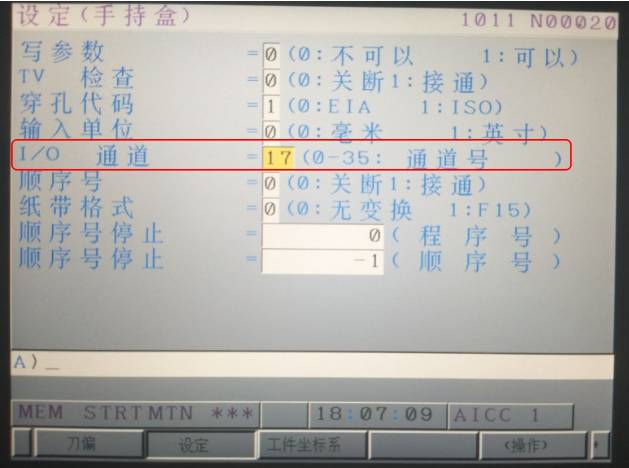

温馨提示使用U盘传输程序前,请确认I/O通道已设定为“17”,如下图:

I/O通道未设定,请浏览文章开头I/O通道设定操作篇”;如果已设定,请跳跃至文章后方浏览使用U盘传输程序操作篇”。


一:I/O通道设定操作篇:

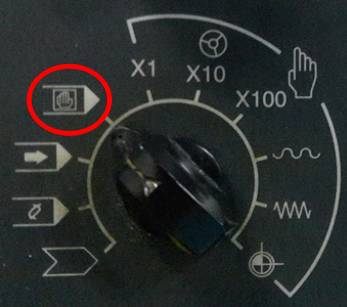

1)首先将机床模式选择打到MDI”状态,如下图:

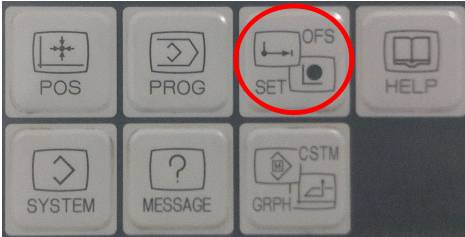

2)然后按操作面板“SET/OFS”功能键,如下图:

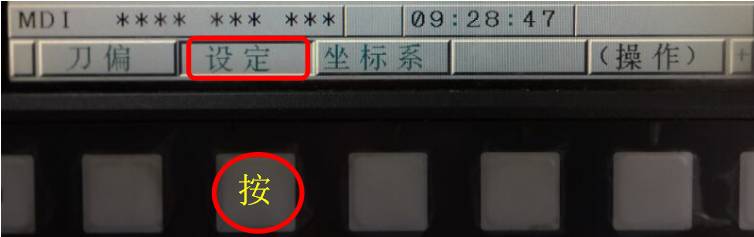

3)然后按屏幕下方“设定”选项,如下图:

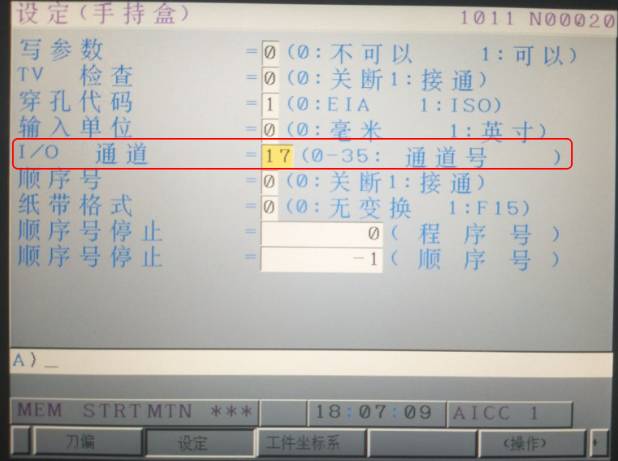

4)然后使用上下键上下”将光标移动到“I/O通道”参数设定选项然后接着机床操作面板上数字键“17然后接着按操作面板上输入键“INPUT,完成I/O通道的设定。如下图:




:使用U盘传输程序操作篇:

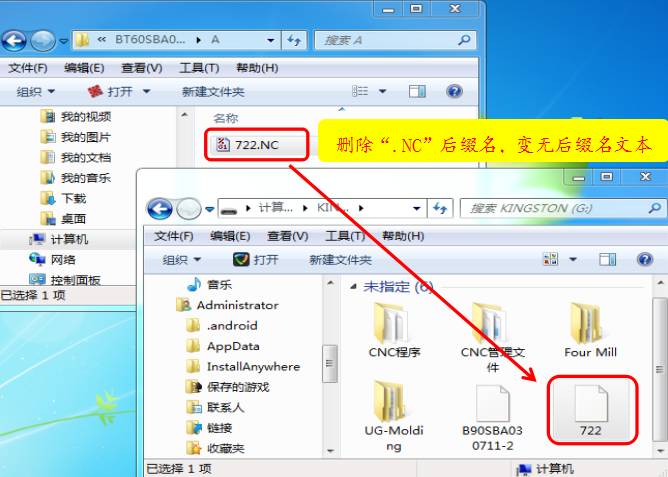

首先我们将后处理好的程序复制-粘贴到U盘中(注意:例如后处理出来的程序文件后缀名为.NC 此时需用鼠标选中程序,点击鼠标右键-重命名,将文件后缀名删除,改为为无后缀名文本)。如下图:

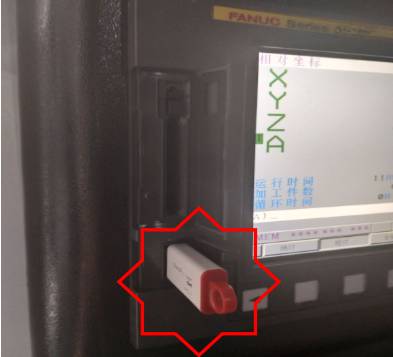

2、后缀后修改完成后,将U盘插入机床面板USB接口。如下图:


3、在传输程序前,首先要知道程序将传输到机床内存那个位置,也就是那一个文件夹下。下面我们首先来看一下文件储存位置的设定。

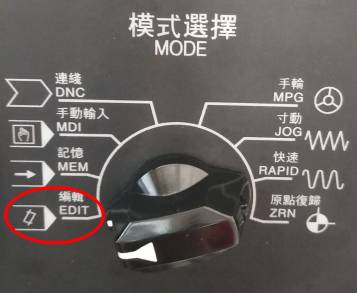

3.1首先将模式选择打到“编辑”状态。如下图:

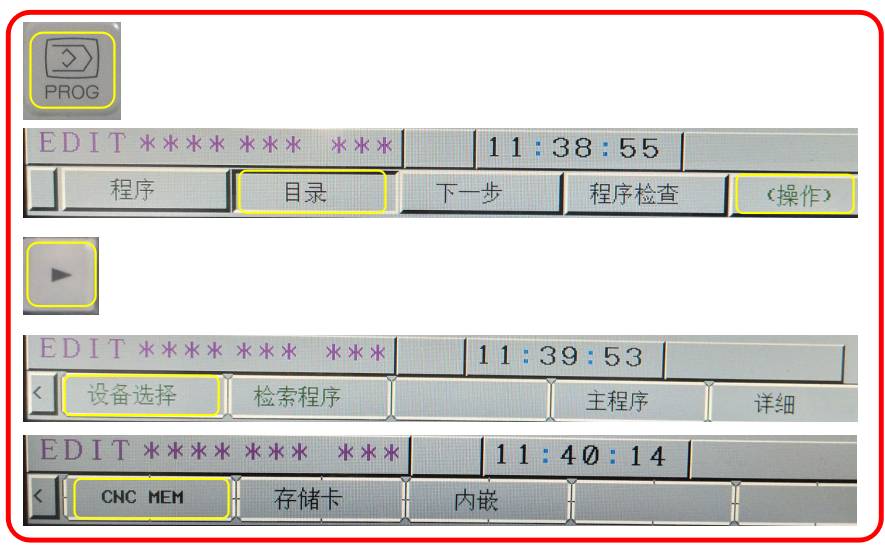

3.2然后按机床操作面板“PROG”功能键,然后接着按显示屏左下方“目录”选项,然后接着按显示屏右下方“操作”选项,然后通过按显示屏下方拓展键“”找到“设备选择”选项,进入该选项后,接着按机床内存“CNC MEM”选项。如下图:


3.3进入机床内存选项后(注:可以通过操作机床面板上下键

”与输入键INPUT”键,进入到不同的文件夹中)

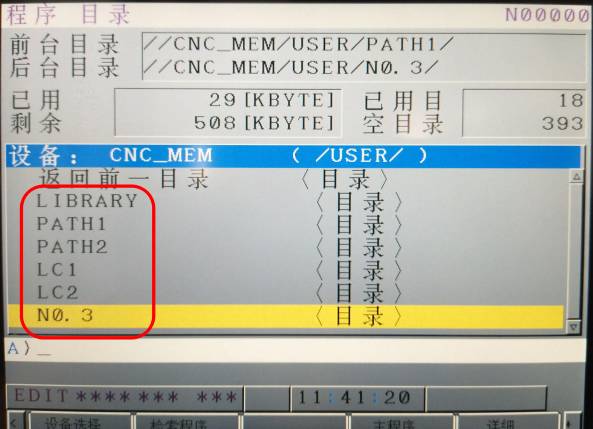

举例说明:例如机床内存中有如下文件夹(NO.3”为笔者自创建目录,其它为系统自带目录),如下图:

我们希望将传输的程序传到NO.3”文件夹中,此时可以通过上下键“

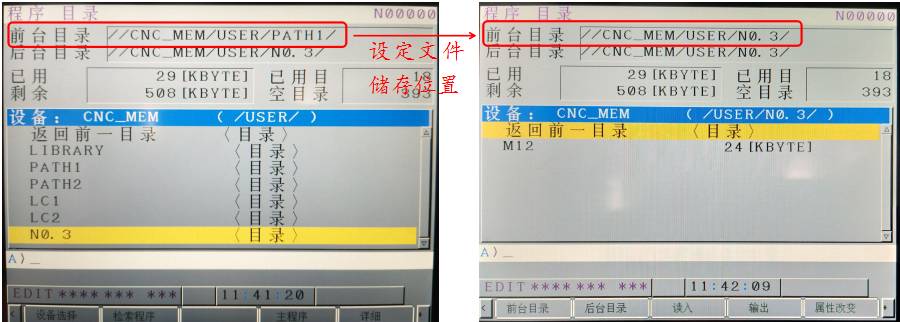

”,将光标移动到“NO.3”文件夹选项上,然后通过操作机床面板上拓展键“”,找到“前台目录”选项,按此选项,文件将设定为传输到“NO.3”文件夹中,如下图:

通过步骤3的操作,我们完成了文件储存位置的设定。下面我们开始进入传输程序了。


4、传轮程序前,模式选择依然位于编辑”状态,显示屏界面依然位于“PROG”-“目录” 选项界面中。然后通过按机床显示屏下方拓展键“

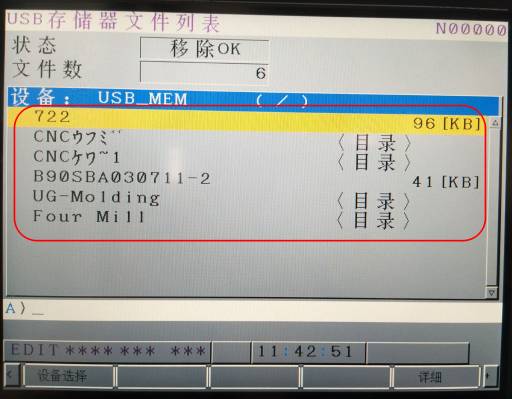

”找到“设备选择”选项,按该选项,然后又通过拓展键“”找到“USB内存”选项,按该选项,显示屏界面将会显示U盘中的程序。如下图:


5、例如我们想将U盘中722”程序传输到机床中,请看以下操作。



5.1首先通过拓展键“”找到“读入”选项,按该选项,然后通过操作机床面板数字键,输入“722”,接着按“F设定”,该程序将被选中。如下图:

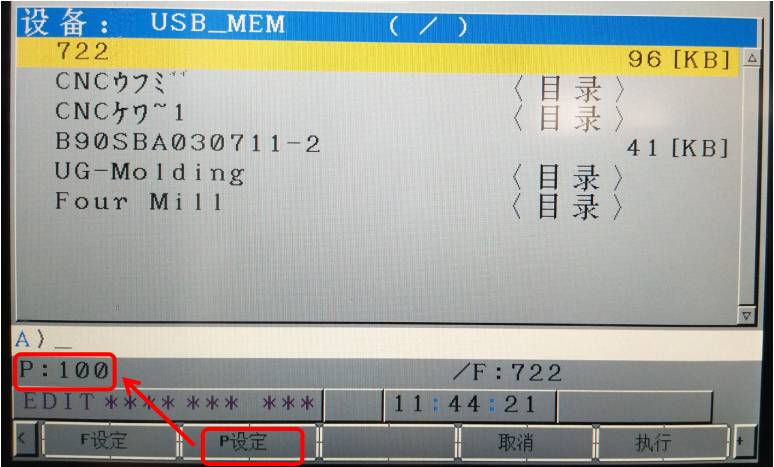

5.2然后给传输到机床内存的程序命名,例如命名为“100”,通过操作机床面板数字键,输入“100”,接着按“P设定”,程序命名完成。如下图:

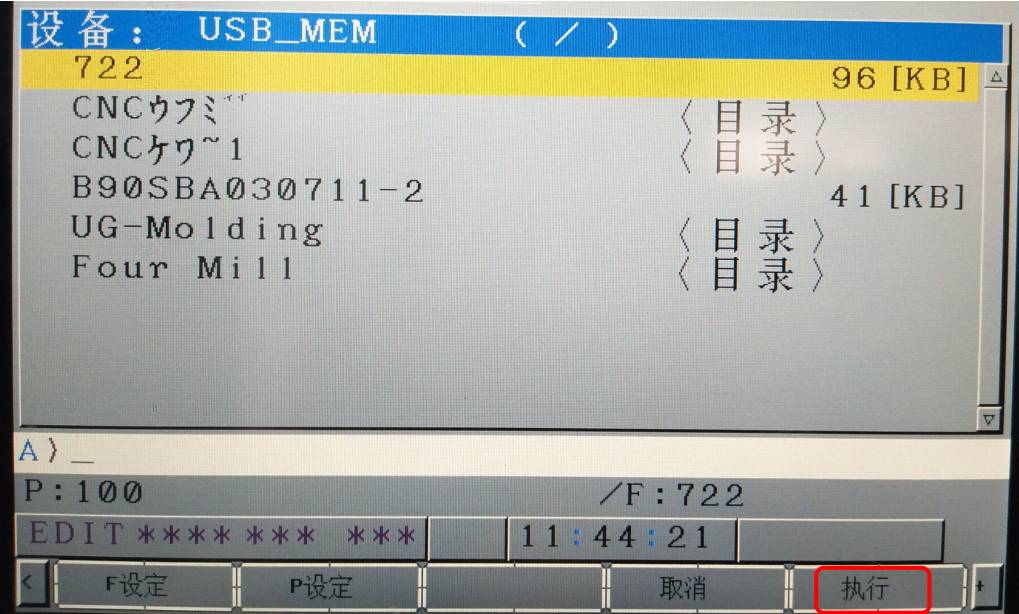

5.3:完成以上5.1、5.2操作后,最后按执行”,程序`传输完成。如下图:

(注:传输过程中,显示屏右下角会显示闪烁的“输入”字样,表示还在传输中,请勿做其它操作。如果程序内存较大,传输过程可能时间稍长一些,请耐心等待下)。


下面就让我们来看一下传输到机床内存中的100”程序,如下图:


以上就是最新法兰克MF系统使用U盘传输程序的操作步骤。希望大家能更多的转发与分享,帮助那些像您一样热爱数控技术的爱好者。
