数控雕刻机结构与原理

技术小编 6346 0


简介

随着数控雕刻机行业的发展,市场对数控雕刻机生产厂商提出了更高的要求。雕刻加工行业的市场细分已经日益成熟,CNC雕刻满足了规模化生产的需要,同时操作界面也更加简洁。

数控雕刻机结构与原理


主要功能

适用各种平面材质上进行切割,二维雕刻,三维雕刻。另多功能金属牌匾雕刻机主要功能与优点:功能强大,一机多用,不论是制作铜牌、不锈钢牌、钛金牌、铝牌等各种金属表面刻字、刻花纹及美术图形工艺品等,都可轻松搞定。由于该机强大的刻镀功能,对被加工件从大幅面的招牌到微小的胸牌铭牌等都可以加工。


行业应用

<1>木工行业:视频欣赏


立体波浪板加工,橱柜门、工艺木门、免漆门,屏风、工艺扇窗加工家俱产品的铣形雕刻。


<2>模具行业:视频欣赏


可以雕刻各种浮雕,影雕,透雕,平面雕刻,切割,洗底等各种效果。


<3>广告雕刻:视频欣赏


广告标牌、pvc板、弗龙板、双色板、标识制作、压克力切割、吸塑制模、大字切割、标牌制作、切割PVC 、水晶板、亚克力、LED/霓虹灯槽形、孔形字面切割、吸塑灯箱模具制作。


<4>石材雕刻:视频上传数量限制,仅供图片欣赏

数控雕刻机结构与原理

天然大理石、花岗岩、人造石、墓碑、里程碑、瓷砖、玻璃等材料的三维浮雕及线雕、切割、倒边、钻孔二维雕刻。

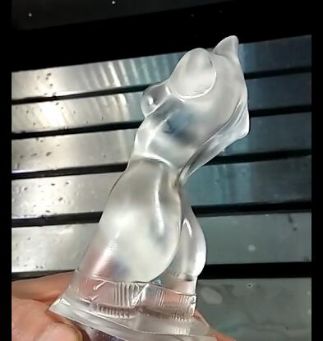

<5>工艺品行业:视频上传数量限制,仅供图片欣赏

数控雕刻机结构与原理

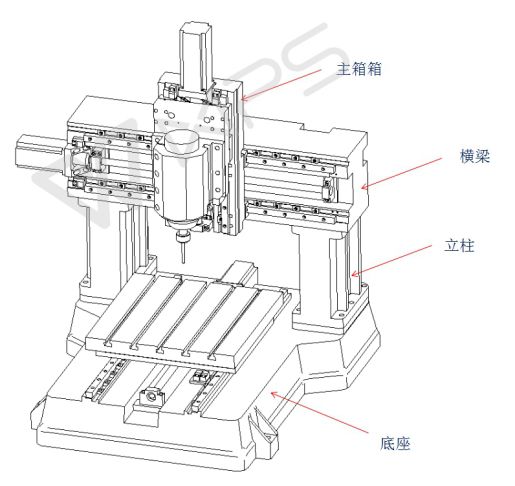

数控雕刻机主体部分

数控雕刻机结构与原理

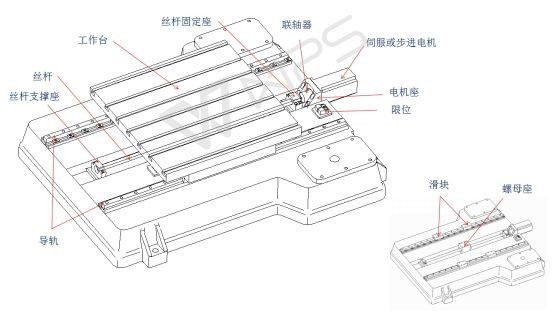

铣削运动结构与原理

数控雕刻机结构与原理

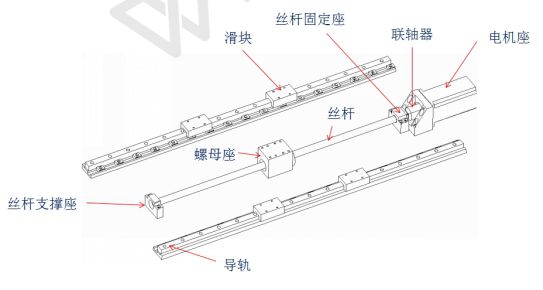

CNC雕刻机铣削运动由电机带动丝杆转动,由圆周运动转化为直线运动丝杆电机采用联轴器联结,电机固定在电机座上,丝杆采用丝杆支持座固定座联结,丝杆中部有一个螺母座,与工作台连接,丝杆两侧分布有平行的导轨,也与工作台连接,当电机旋转时带动工作台进行铣削。



不论是数控加工中心、数控车床,自动化设备上的某些传动部分,它们的运动机构都是一样的电机带动丝杆运动,由圆周运动转化为直线运动

数控雕刻机结构与原理
