法兰克加工中心CNC数控系统怎么修改程序

技术小编 9778 0


温馨提示:修改程序前,机床模式必须位于“编辑“状态,如下图所示:

法兰克加工中心CNC数控系统怎么修改程序


(一)、 插入字符

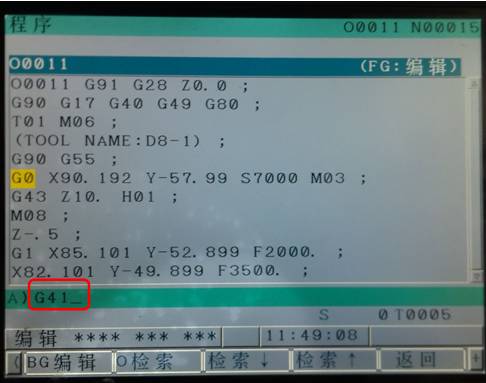

例如我们想在”G0“的后面插入”G41”代码,通过操作机床面板上下左右键“法兰克加工中心CNC数控系统怎么修改程序”移动到G0位置,然后通过操作面板编写“G41”,如下图:

法兰克加工中心CNC数控系统怎么修改程序

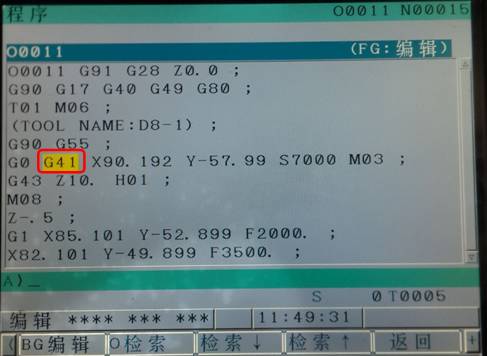

然后按操作面板上插入键“法兰克加工中心CNC数控系统怎么修改程序”,“G41”就完成了插入。如下图:

法兰克加工中心CNC数控系统怎么修改程序




(二)、删除字符

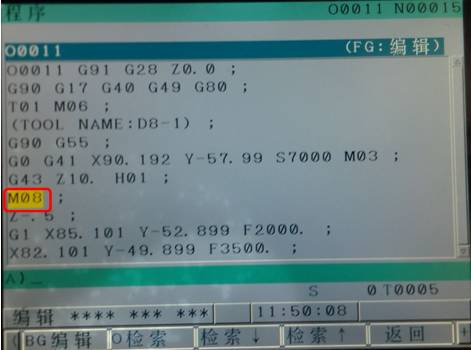

例如我们想删除“M08”代码,不需要自动喷水,通过操作机床面板上下左右键法兰克加工中心CNC数控系统怎么修改程序”移动到修改位置,如下图:

法兰克加工中心CNC数控系统怎么修改程序

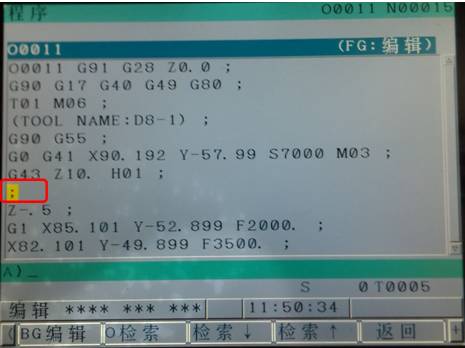

然后按操作面板上删除键“法兰克加工中心CNC数控系统怎么修改程序”,“M08”就完成了删除。如下图:

法兰克加工中心CNC数控系统怎么修改程序




(三)、替换字符


3.1单个字符的替换

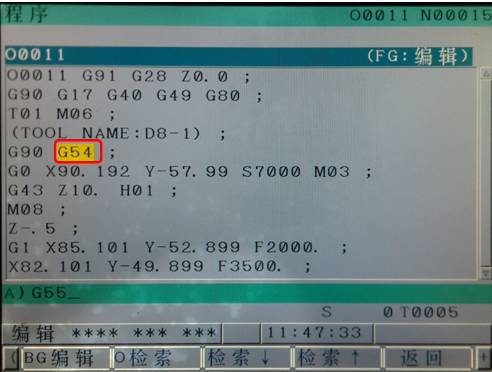

例如我们想将“G54”替换为”G55”,通过操作机床面板上下左右键“法兰克加工中心CNC数控系统怎么修改程序”移动到替换字符上,如下图:

法兰克加工中心CNC数控系统怎么修改程序

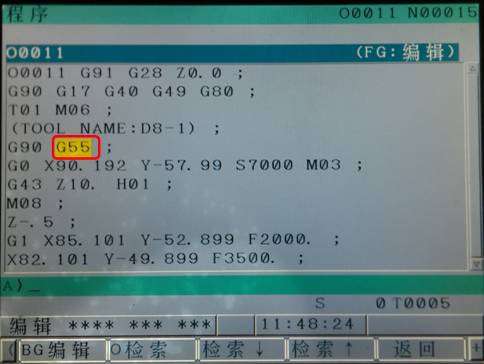

然后按操作面板上替换键“法兰克加工中心CNC数控系统怎么修改程序”,“G55”就完成了替换,如下图:

法兰克加工中心CNC数控系统怎么修改程序


3.2多个字符的替换

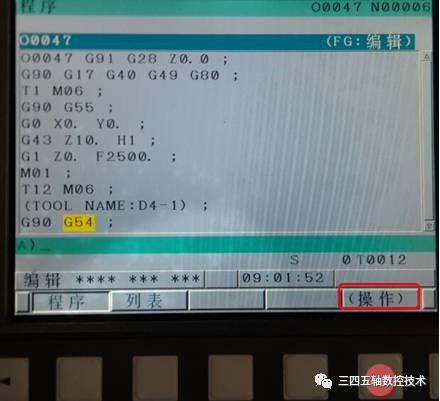

例如我们想将程序中的“G54”全部替换为”G55”, 首先按显示屏下方的“操作”选项,如下图:

法兰克加工中心CNC数控系统怎么修改程序

进入该选项后,通过按扩展键“法兰克加工中心CNC数控系统怎么修改程序”翻菜单,找到“替换”功能,如下图:

法兰克加工中心CNC数控系统怎么修改程序

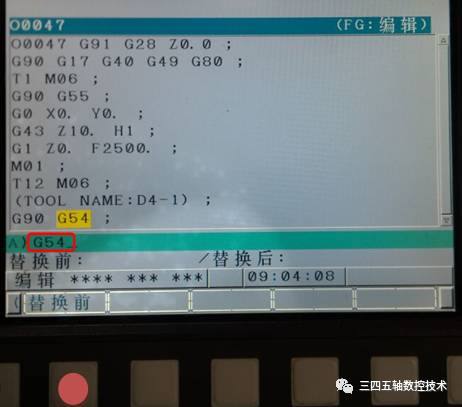

然后通过操作机床面板数字键,编写“G54”,然后按显示屏下方的“替换前”功能键,如下图:

法兰克加工中心CNC数控系统怎么修改程序

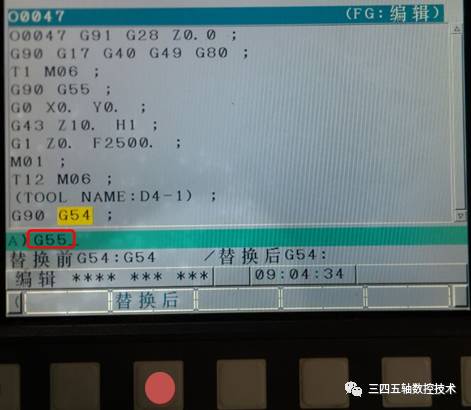

然后通过操作机床面板数字键编写“G55”,再按显示屏下方的“替换后”功能键,如下图:

法兰克加工中心CNC数控系统怎么修改程序

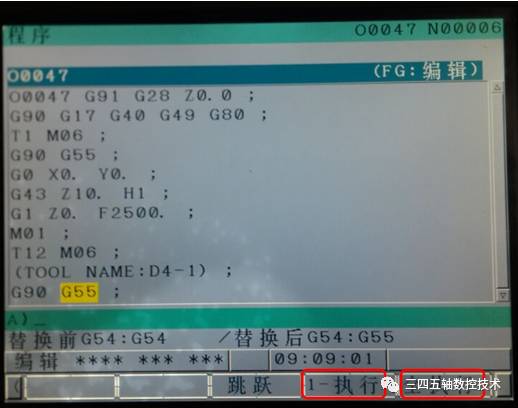

然后系统将会出现两种执行方式,第一种是“1-执行”,第二种是“全执行”,当选择“1-执行”时,系统将会单次执行字符的替换(按一次替换,字符就替换一次,然后跳跃到下一个将要替换字符位置,等待再一次的执行);当选择第二种“全执行” 时,系统将会一次性执行替换所有字符,如下图:

法兰克加工中心CNC数控系统怎么修改程序
