怎么看懂数控机械零件图纸

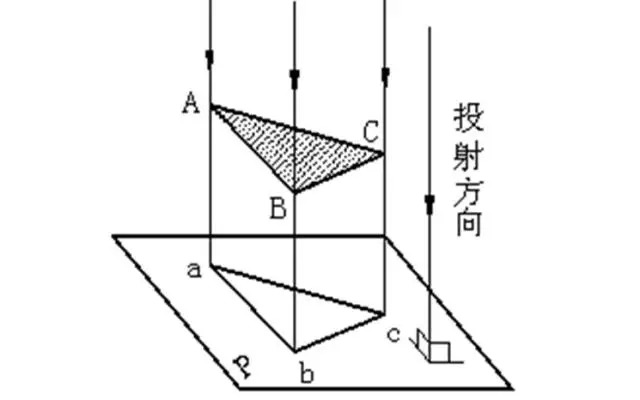

正投影法

投影时投影线都相互平行,投影线与投影面相垂直的平行投影法。


怎么看懂数控机械零件图纸


01

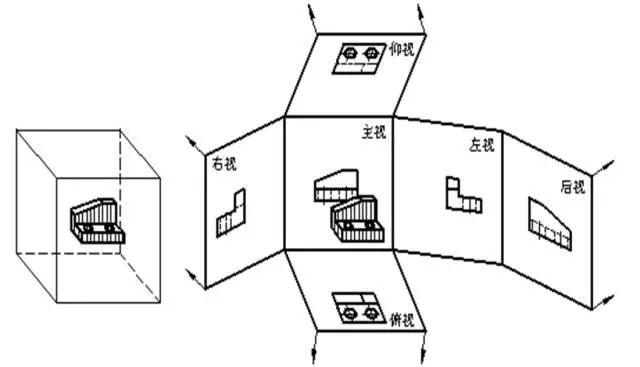

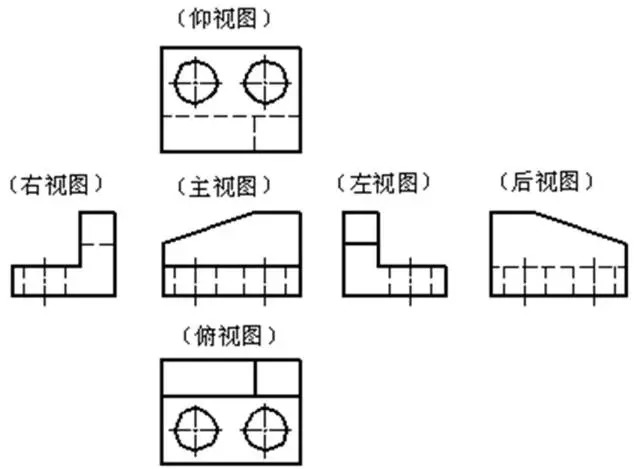

1. 基本视图


怎么看懂数控机械零件图纸


怎么看懂数控机械零件图纸


2

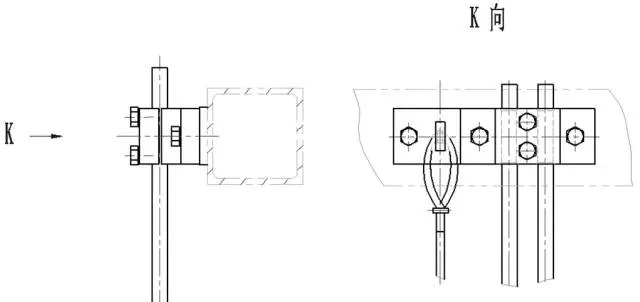

2. 向视图


怎么看懂数控机械零件图纸



3

3. 局部视图



怎么看懂数控机械零件图纸


4

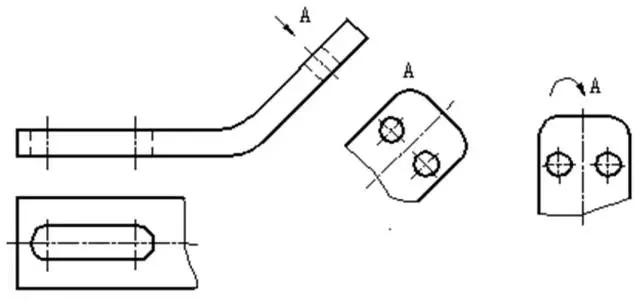

4. 斜视图


怎么看懂数控机械零件图纸


5

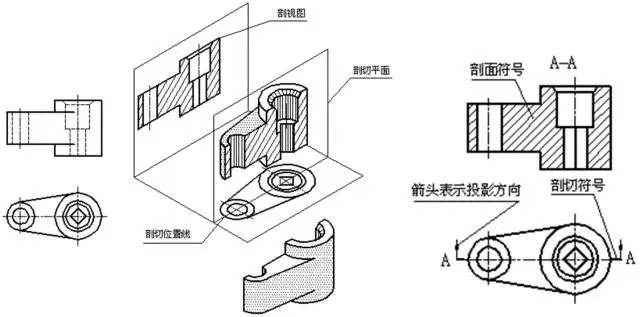

5. 剖视图


怎么看懂数控机械零件图纸


1)全剖视图


怎么看懂数控机械零件图纸

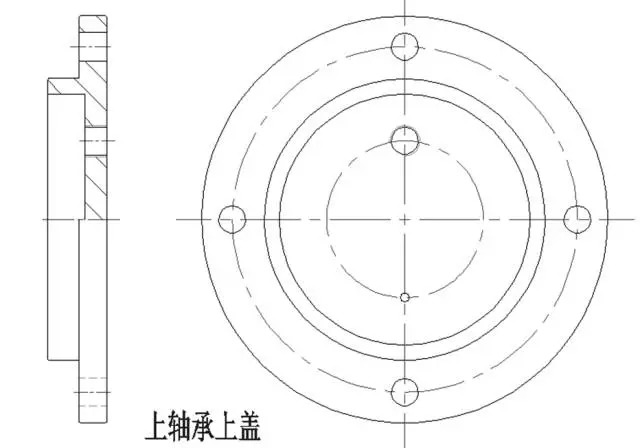

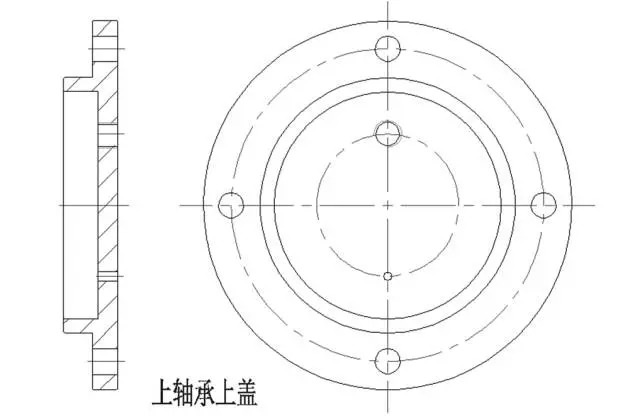

2)半剖视图


怎么看懂数控机械零件图纸

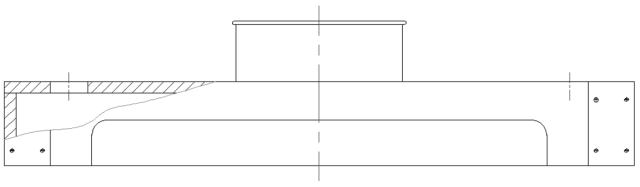

3)局部剖视图


怎么看懂数控机械零件图纸

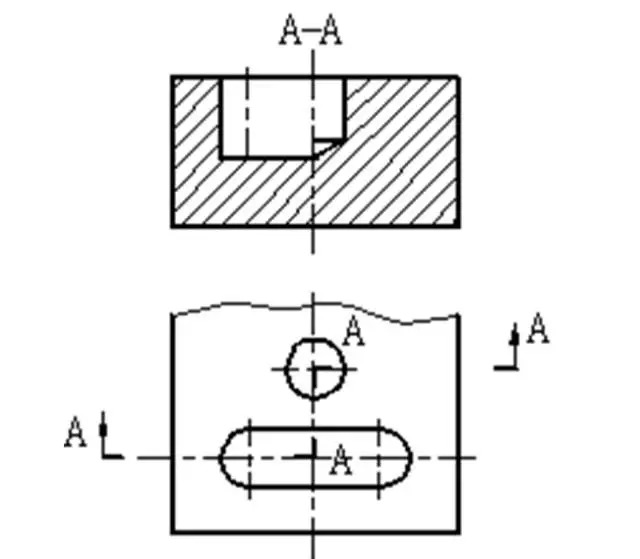

4)阶梯剖


怎么看懂数控机械零件图纸点击免费领取?数控车(铣),ug编程,cad绘图,数控仿真,数控机械类书籍等上10G教程

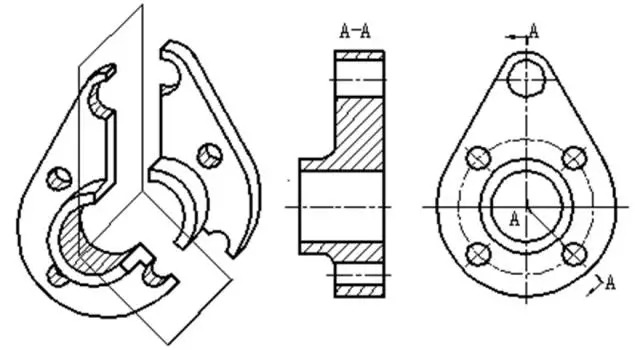

5)旋转剖


怎么看懂数控机械零件图纸

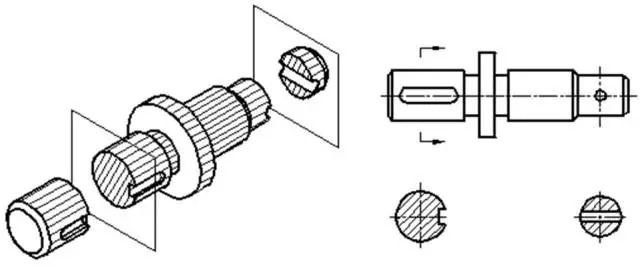

6. 断面图


假想用剖切平面将机件在某处切断,只画出切断面形状的投影并画上规定的剖面符号的图形,称为断面图,简称为断面。


怎么看懂数控机械零件图纸

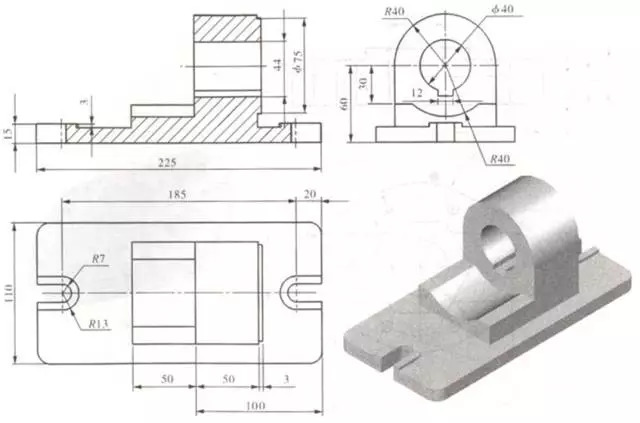

识读零件图的一般方法和步骤

(1)首先看标题栏,概括了解零件


看标题栏,了解零件名称、材料和比例等内容,从而大体了解零件的功用,从名称判断该零件属于哪一类零件。从材料判断该零件大致的加工方法。从比例判断该零件的实际大小,从而对零件有初步的了解。


(2)分析研究视图,想象结构形状


看视图,分析零件各视图的配置及视图之间的关系,采用的表达方法和表达的内容,运用组合体的读图方法,形体分析法和线面分析法来读懂零件各部分的结构,想象出零件各部分的形状、相对位置及其作用。


(3)分析所有尺寸,弄清尺寸要求


综合分析视图和形体,分析零件的长、宽、高三个方向的尺寸基准,然后从基准出发,以结构形状分析为线索,再了解各形体的定形和定位尺寸,弄清各个尺寸的作用,图形和尺寸表达的是零件的形状和大小,读图时应把视图、尺寸和形状结构三者结合起来分析。


(4)分析技术要求,综合看懂全图


读图时应弄清表面粗糙度、尺寸公差、形位公差等技术要求。了解其代号含义。必要时还要联系与该零件有关的零件一起分析。
