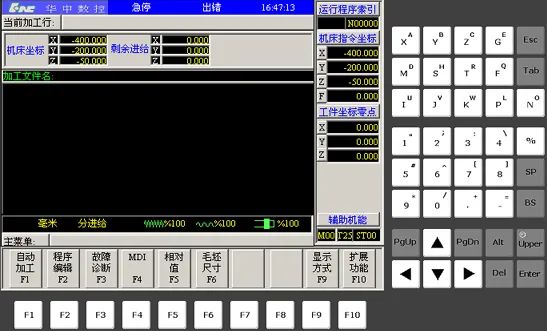

在“视图”下拉菜单或者浮动菜单中选择“控制面板切换”后,数控系统操作键盘会出现在视窗的右上角,其左侧为数控系统显示屏,如下图所示。用操作键盘结合显示屏可以进行数控系统操作。

华中世纪星HNC21M数控加工中心CNC系统操作面板按钮是什么意思?

功能键
华中世纪星HNC21M数控加工中心CNC系统操作面板按钮是什么意思?

数字键             字母键
华中世纪星HNC21M数控加工中心CNC系统操作面板按钮是什么意思?      华中世纪星HNC21M数控加工中心CNC系统操作面板按钮是什么意思?

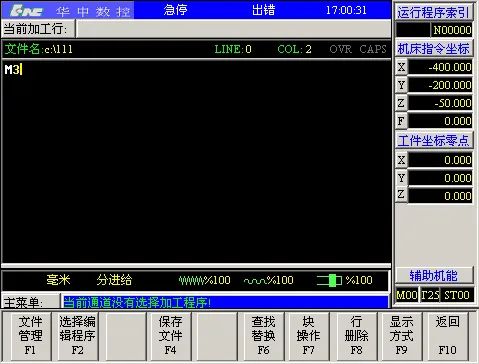

数字/字母键用于输入数据到输入区域(如下图所示),系统自动判别取字母还是取数字。
华中世纪星HNC21M数控加工中心CNC系统操作面板按钮是什么意思?


编辑键


Alt替代键。用输入的数据替代光标所在的数据。
DEL删除键。删除光标所在的数据;或者删除一个数控程序或者删除全部数控程序。
ESC取消键。取消当前操作。
TAB跳档键。
SP空格键。空出一格。
BS退格键。删除光标前的一个字符光标向前移动一个字符位置 余下的字符左移一个字符位置
ENTER确认键。确认当前操作;结束一行程序的输入并且换行。
UPPER上档键。


翻页按钮(PAGE)
PgUp向上翻页。 使编辑程序向程序头滚动一屏,光标位置不变。如果到了程序头,则光标移到文件首行的第一个字符处。
PgUp向下翻页。 使编辑程序向程序尾滚动一屏,光标位置不变。如果到了程序尾,则光标移到文件末行的第一个字符处。


光标移动(CURSOR)

向上移动光标。
向下移动光标。
向左移动光标。
向右d移动光标。

手动操作虚拟数控铣床


复位

系统上电进入软件操作界面时,系统的工作方式为“急停 ”,为控制系统运行,需左旋并拔起操作台右上角的“急停”按钮,使系统复位,并接通伺服电源。系统默认进入“回参考点”方式,软件操作界面的工作方式变为“回零”。

回参考点

控制机床运动的前提是建立机床坐标系,为此,系统接通电源、复位后首先应进行机床各轴回参考点操作。方法如下 :

(1) 如果系统显示的当前工作方式不是回零方式,按一下控制面板上面的”回零“按键,确保系统处于”回零“方式;

(2) 根据X 轴机床参数“回参考点方向”, 按一下(“回参考点方向"为"+") 或("回参考点方向"为"- ")按键 ,X 轴回到参考点后,或 按键内的指示灯亮 ,

(3) 用同样的方法使用+Y 、-Y、 +Z、-Z 、+4TH、-4TH

,可以使Y 轴、Z 轴、4TH 轴回参考点。所有轴回参考点后,即建立了机床坐标系。

坐标轴移动

手动移动机床坐标轴的操作由手持单元和机床控制面板上的方式选择、轴手动、增量倍率、进给修调、快速修调等按键共同完成。

点动进给

按一下“手动”按键(指示灯亮),系统处于点动运行方式,可点动移动机床坐标轴(下面以点动移动X 轴为例说明) :

(1) 按压-x按键(指示灯亮),X 轴将产生正向或负向连续移动;

(2) 松开+X 或-X 按键(指示灯灭),X 轴即减速停止。

 用同样的操作方法使用+Y 、-Y、 +Z、-Z 、+4TH、-4TH按键可以使Y 轴、Z 轴、4TH 轴产生正向或负向连续移动。

点动快速移动

在点动进给时,若同时按压“快进”按键,则产生相应轴的正向或负向快速运动。

点动进给速度选择

在点动进给时,进给速率为系统参数"最高快移速度"的1/3乘以进给修调选择的进给倍率 .

点动快速移动的速率为系统参数"最高快移速度"乘以快速 修调选择的快移倍率.

按压进给修调或快速修调右侧的"100%" 按键,(指示灯亮),进给或快速修调倍率被置为100% ,按一下"+" 按键,修调倍率递增5%, 按一下"- ",按键修调倍率递减5%.

增量进给

当手持单元的坐标轴选择波段开关置于"Off" 档时,按一下 控制面板上的"增量"按键(指示灯亮),系统处于增量进给方式, 可增量移动机床坐标轴(下面以增量进给X 轴为例说明) :

(1) 按一下+x 或-x 按键(指示灯亮),X 轴将向正向或负向移动一个增量值;

(2) 再按一下+x 或 -x按键,X 轴将向正向或负向继续移动一个增量值.

用同样的操作方法使用+Y 、-Y、 +Z、-Z 、+4TH、-4TH按键,可以使Y 轴、Z 轴、4TH 轴向正向或负向移动一个增量值。 同时按一下多个方向的轴,手动按键每次能增量进给多个坐标轴。

增量值选择

增量进给的增量值由四个增量倍率按键控制。增量倍率按键和增量值的对应关系如下

表所示:

注意:这几个按键互锁,即按一下其中一个(指示灯亮)其余几个会失效(指示灯灭)。

手摇进给

当手持单元的坐标轴选择波段开关置于“X”、“ Y”、“Z”、“4TH” 档时,按一下控制面板上的按键(指示灯亮),系统处于手摇进给方式,可手摇进给机床坐标轴(下面以手摇进给 X 轴为例说明):

(1) 手持单元的坐标轴选择波段开关置于“X” 档;

(2) 旋转手摇脉冲发生器,可控制X 轴正、负向运动;

(3) 顺时针/逆时针旋转手摇脉冲发生器一格,X 轴将向正向或负向移动一个增量值。

用同样的操作方法使用手持单元可以使Y 轴、Z 轴、4TH轴向正向或负向移动一个增量值。

手摇进给方式每次只能增量进给1 个坐标轴。

手摇倍率选择

手摇进给的增量值(手摇脉冲发生器每转一格的移动量)由手持单元的增量倍率波段开关“×1”、“ ×10”、“ ×100” 控制。增量倍率波段开关的位置和增量值的对应关系如下表:
