G12/G13-极坐标中顺时针圆弧插补/极坐标中逆时针圆弧插补

极坐标半径也是圆弧半径,被定义成起点S到中心极点的距离。

输入

●圆弧终点极坐标角度H
角度允许输入范围:-5400°~+5400°

定义旋转方向
●顺时针 G12
●逆时针 G13

数控G12/G13指令代码_海德汉iTNC530数控CNC加工中心系统

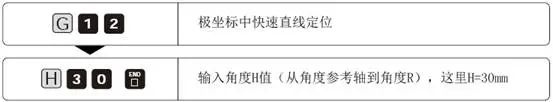

编程格式:

数控G12/G13指令代码_海德汉iTNC530数控CNC加工中心系统

程序段输出结果显示:N25 G12 H30*
如有需要可以加上
●刀具半径补偿G42
●进给倍率F
辅助功能M指令

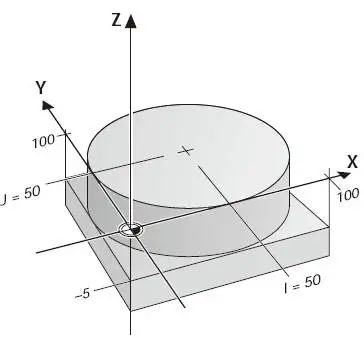

编程举例:
圆心坐标X=50mm Y=50mm
圆半径 R=50mm
下刀深度 Z=-5mm
刀具半径 R=15mm

数控G12/G13指令代码_海德汉iTNC530数控CNC加工中心系统

%S5321 G71*
N10 G30 G17 X+0 Y+0 Z-20*
N20 G31 G90 X+100 Y+100 Z+0*
N30 G99 T25 L+0 R+15*
N40 T25 G17 S1500*
N50 G00 G40 G90 Z+100 M06*
N60 I+50 J+50*
N70 G10 R+70 H+280*
N80 Z-5 M03*
N90 G11 G41 R+50 H-90 F100*
N100 G26 R10*
N110 G12 H+270*
N120 G27 R10*
N130 G10 G40 R+70 H-110*
N140 Z+100 M02*
N99999 %S5321 G71*
