G24-倒棱

倒棱指令含义为在两条直线的交点处以每条边相同的长度切除拐角。

 数控G24倒棱指令代码_海德汉iTNC530数控CNC加工中心系统

先决条件

倒棱程序段的半径补偿前后必须一致
内倒角必须足够的大以至于能容纳当前的刀具

 数控G24倒棱指令代码_海德汉iTNC530数控CNC加工中心系统

注意

●在轮廓的起始位置不能使用G24
倒棱仅仅在工作平面内有效
倒棱的进给率和当前的程序段进给率保持一致
被倒棱切除的拐角E点并不是编程轮廓的一部分

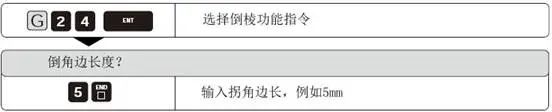

编程格式:

 数控G24倒棱指令代码_海德汉iTNC530数控CNC加工中心系统

程序段输出结果显示:N25 G24 R5*

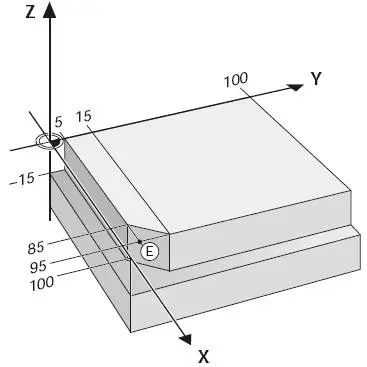

编程举例:
拐点E坐标 X=95mm Y=5mm
倒直角角边长 CHF=10mm
刀具半径 R=+10mm
下刀深度 Z=-15mm

 数控G24倒棱指令代码_海德汉iTNC530数控CNC加工中心系统
