G25-倒圆角

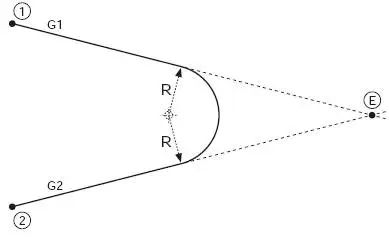

刀具在前后两个轮廓切向连接的圆弧上移动,G25被用于倒圆角。

输入数据

圆弧编程半径
圆弧编程进给率

先决条件
倒圆半径必须足够大以至于能够容纳刀具

数控G25倒圆角指令_海德汉iTNC530数控CNC加工中心系统

注意
在前后两个定位程序段中,两者坐标必须在圆弧平面内
G25程序段的进给率编程只在当前程序段有效,在G25程序段后,之前的进给率继续有效
被倒圆角切除的拐角E点不在编程轮廓上

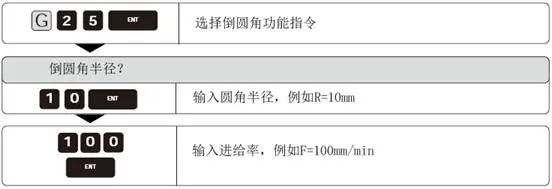

编程格式:
编写两个轮廓元素之间的切向圆弧

数控G25倒圆角指令_海德汉iTNC530数控CNC加工中心系统


程序段输出结果显示:G25 R10 F100 *

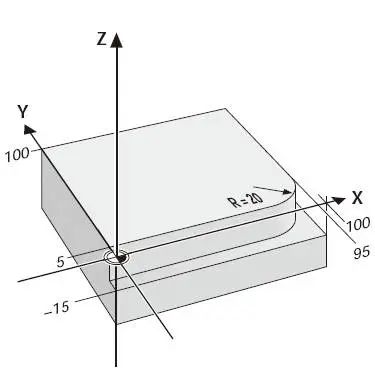

编程举例:
拐点坐标 X=95mm Y=5mm
倒圆角半径 R=20mm
下刀深度 Z=-15mm
刀具半径 R=10mm

数控G25倒圆角指令_海德汉iTNC530数控CNC加工中心系统

%S5271 G71*
N10 G30 G17 X+0 Y+0 Z-20*
N20 G31 G90 X+100 Y+100 Z+0*
N30 G99 T7 L+0 R+10*
N40 T7 G17 S1500*
N50 G00 G40 G90 Z+100 M06*
N60 x-10 Y-5*
N70 Z-15 M03*
N80 G01 G42 X+0 Y+5 F100*
N90 X+95*
N100 G25 R20*
N110 Y+100*
N120 G00 G40 X+120 Y+120*
N130 Z+100 M02*
N99999 %S5271 G71*
