G86-螺纹铣削循环

加工过程

G86循环螺纹铣削是主轴控制执行的,刀具在主轴转速下从当前位置移动至程序中输入下刀深度的位置。只要到达螺纹终点,主轴旋转才会停止;
刀具的逼近和离开都需要单独的编程,最便洁的方法就是通过定制循环,机床操作手册可以查到更多的信息。

输入数据
●螺纹深度 数控G86螺纹铣削循环指令_海德汉iTNC530数控CNC加工中心系统:当前刀具位置和螺纹终点之间的距离,代数符号决定加工方向:负值表示相反的加工方向
●螺距 数控G86螺纹铣削循环指令_海德汉iTNC530数控CNC加工中心系统:右旋螺纹和左旋螺纹的区分标志:
+ = 右旋螺纹
- = 左旋螺纹

注意:

机床控制系统通过主轴转速计算进给率,如果在攻丝期间主轴转速过大,进给率将自动调整
攻丝过程进给倍率调整旋钮无效
●TNC系统自动激活和关闭主轴旋转功能,在循环调用之前不需要编程M3/M4

编程举例:

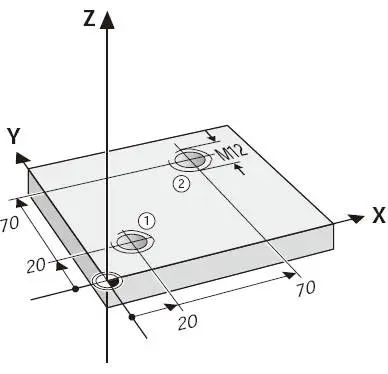

 数控G86螺纹铣削循环指令_海德汉iTNC530数控CNC加工中心系统



程序
%C18 G71*
N10 G30 G17 X+0 Y+0 Z-20*
N20 G31 G90 X+100 Y+100 Z+0*
N30 G99 T1 L+0 R+6*
N40 T1 G17 S100*
N50 G00 G40 G90 Z+50*
N60 G86 P01 +30 P02 -1.75*
N70 X+20 Y+20*
N80 L1,0*
N90 X+70 Y+70*
N100 L1,0*
N110 G00 Z+100 M2*
N120 G98 L1*
N130 G36 S0*
N140 G00 G90 G91 X-2*
N150 G00 G90 Z+5*
N160 G01 Z-30 F 1000*
N170 G91 X+2*
N180 G79*
N190 G98 L0*
N99999 %C18 G71*
