格式:G72 I_K_N_X_Z_F_
说明:

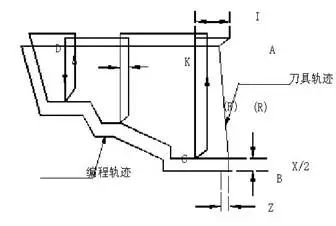

该指令执行如图所示的粗加工和精加工,其精加工路径为A->B->C->D的轨迹。
其中:
I:切削深度每次切削量,指定时不加符号,方向由矢量AB决定;
K:每次退刀量,指定时不加符号,X和Z轴间方向分别由X(X方向精加工余量)和Z(Z方向精加工余量)的符号决定;
N:精加工程序段数;
X:X方向精加工余量;
Z:Z方向精加工余量;
F:粗加工时G72中编程的F有效,而精加工时处于精加工程序段内的F有效。

G72代码指令_华兴数控车床系统

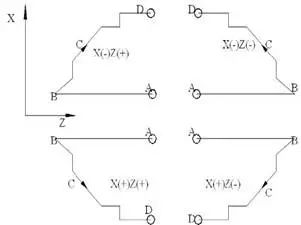

G72切削循环下,切削进给方向平行于X轴,X和Z的符号如图所示。其中(+)表示沿轴正方向移动,(-)表示沿轴负方向移动。
注意:
(1)N精加工程序段数必须比大;
(2)A->B必须是G00指令完成,B->C->D内不能包含G00指令;
(3)A->B程序段中不应有X向移动量,Z向移动量与B->C->D的Z向移动总量相等。

G72代码指令_华兴数控车床系统



G72端面切削复合循环下X和Z的符号
例:(直径编程)
N0010 G00 X520 Z370
N0020 G72 I7 K2 N8 X.37 Z.29 F2400
N0030 G00 X520 Z40
N0035 G01 X500 Z90 F240
N0040 G01 X320 Z140
N0060 G01 X320 Z210
N0070 G01 X200 Z210
N0080 G01 X200 Z270
N0090 G03 X100 Z320 I0 K50
N0095 G02 X0 Z370 I-100 K0
N0100 G00 X520 Z370
N0110 M02
