G01  直线插补

1. 格式
G01 X(U)_ Z(W)_ F_ ;

直线插补以直线方式和命令给定的移动速率从当前位置移动到命令位置。
发那科法兰克数控车床FANUC系统编程G代码大全详解
X, Z: 要求移动到的位置的绝对坐标值。
U,W: 要求移动到的位置的增量坐标值。

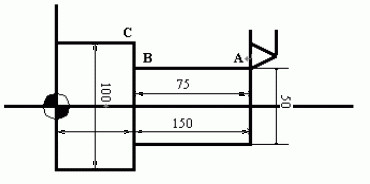

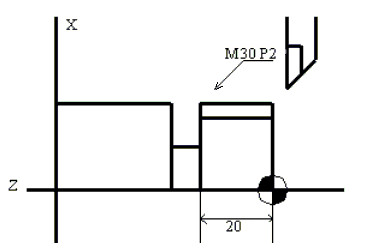

2. 举例
发那科法兰克数控车床FANUC系统编程G代码大全详解
① 绝对坐标程序
G01 X50. Z75. F0.2 ;
X100.;

② 增量坐标程序
G01 U0.0 W-75. F0.2 ;
U50.



G02/G03  圆弧插补 (G02, G03)

1. 格式
G02(G03) X(U)__Z(W)__I__K__F__ ;
G02(G03) X(U)__Z(W)__R__F__ ;

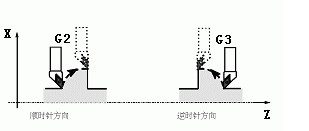

G02 – 顺时钟 (CW)
G03 – 逆时钟 (CCW)
X, Z –在坐标系里的终点
U, W – 起点与终点之间的距离
I, K – 从起点到中心点的矢量 (半径值)
R – 圆弧范围 (最大180 度)。

发那科法兰克数控车床FANUC系统编程G代码大全详解

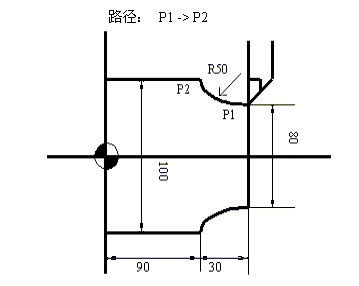

2. 举例
发那科法兰克数控车床FANUC系统编程G代码大全详解


① 绝对坐标系程序
G02 X100. Z90. I50. K0. F0.2

G02 X100. Z90. R50. F02;
② 增量坐标系程序
G02 U20. W-30. I50. K0. F0.2;

G02 U20. W-30. R50. F0.2;





G30  第二原点返回 (G30)

坐标系能够用第二原点功能来设置。

1. 用参数 (a, b) 设置刀具起点的坐标值。点 “a” 和 “b” 是机床原点与起刀点之间的距离。
2. 在编程时用 G30 命令代替 G50 设置坐标系。
3. 在执行了第一原点返回之后,不论刀具实际位置在那里,碰到这个命令时刀具便移到第二原点。
4. 更换刀具也是在第二原点进行的。



G32  切螺纹 (G32)

1. 格式
G32 X(U)__Z(W)__F__ ;
G32 X(U)__Z(W)__E__ ;
F –螺纹导程设置
E –螺距 (毫米)

在编制切螺纹程序时应当带主轴转速RPM 均匀控制的功能 (G97),并且要考虑螺纹部分的某些特性。在螺纹切削方式下移动速率控制和主轴速率控制功能将被忽略。而且在送进保持按钮起作用时,其移动进程在完成一个切削循环后就停止了。

2. 举例
发那科法兰克数控车床FANUC系统编程G代码大全详解
G00 X29.4; (1循环切削)
G32 Z-23. F0.2;
G00 X32;
      Z4.;
      X29.;(2循环切削)
G32 Z-23. F0.2;
G00 X32.;
      Z4.



G40/G41/G42  刀具半径偏置功能 (G40/G41/G42)

1. 格式
G41 X_ Z_;
G42 X_ Z_;
发那科法兰克数控车床FANUC系统编程G代码大全详解

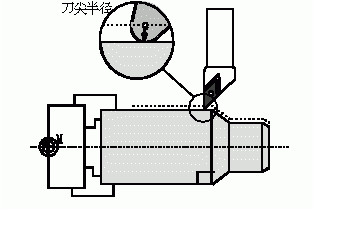

在刀具刃是尖利时,切削进程按照程序指定的形状执行不会发生问题。不过,真实的刀具刃是由圆弧构成的 (刀尖半径) 就像上图所示,在圆弧插补和攻螺纹的情况下刀尖半径会带来误差。

2. 偏置功能

命令切削位置刀具路径G40取消刀具按程序路径的移动G41右侧刀具从程序路径左侧移动G42左侧刀具从程序路径右侧移动

补偿的原则取决于刀尖圆弧中心的动向,它总是与切削表面法向里的半径矢量不重合。因此,补偿的基准点是刀尖中心。通常,刀具长度和刀尖半径的补偿是按一个假想的刀刃为基准,因此为测量带来一些困难。

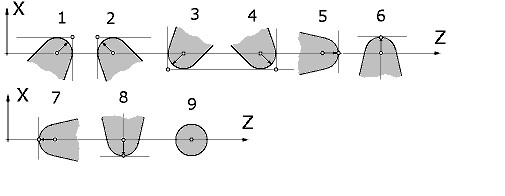

把这个原则用于刀具补偿,应当分别以 X 和 Z 的基准点来测量刀具长度刀尖半径 R,以及用于假想刀尖半径补偿所需的刀尖形式数 (0-9)。
发那科法兰克数控车床FANUC系统编程G代码大全详解
这些内容应当事前输入刀具偏置文件。

“刀尖半径偏置” 应当用 G00 或者 G01功能来下达命令或取消。不论这个命令是不是带圆弧插补, 刀不会正确移动,导致它逐渐偏离所执行的路径。因此,刀尖半径偏置的命令应当在切削进程启动之前完成; 并且能够防止从工件外部起刀带来的过切现象。反之,要在切削进程之后用移动命令来执行偏置的取消过


G54-G59  工件坐标系选择(G54-G59)



1. 格式
G54 X_  Z_;

2. 功能
发那科法兰克数控车床FANUC系统编程G代码大全详解
通过使用 G54 – G59 命令,来将机床坐标系的一个任意点 (工件原点偏移值) 赋予 1221 – 1226 的参数,并设置工件坐标系(1-6)。该参数与 G 代码要相对应如下:
工件坐标系 1 (G54) ---工件原点返回偏移值---参数 1221
工件坐标系 2 (G55) ---工件原点返回偏移值---参数 1222
工件坐标系 3 (G56) ---工件原点返回偏移值---参数 1223
工件坐标系 4 (G57) ---工件原点返回偏移值---参数 1224
工件坐标系 5 (G58) ---工件原点返回偏移值---参数 1225
工件坐标系 6 (G59) ---工件原点返回偏移值---参数 1226

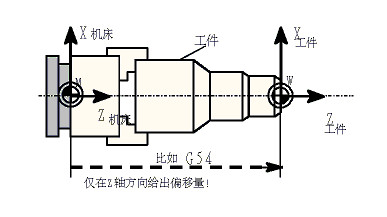

在接通电源和完成了原点返回后,系统自动选择工件坐标系 1 (G54) 。在有 “模态”命令对这些坐标做出改变之前,它们将保持其有效性。
除了这些设置步骤外,系统中还有一参数可立刻变更G54~G59 的参数。工件外部的原点偏置值能够用 1220 号参数来传递。
