常用数控加工计算公式和最全螺纹标准

技术小编 5741 0

国 际 标 准?

一、挤牙丝攻内孔径计算公式:?

公式:牙外径-1/2×牙距?

例1:公式:M3×0.5=3-(1/2×0.5)=2.75mm?

M6×1.0=6-(1/2×1.0)=5.5mm?

例2:公式:M3×0.5=3-(0.5÷2)=2.75mm?

M6×1.0=6-(1.0÷2)=5.5mm?


二、一般英制丝攻之换算公式:?

1英寸=25.4mm(代码)?

例1:(1/4-30)?

1/4×25.4=6.35(牙径)?

25.4÷30=0.846(牙距)?

则1/4-30换算成公制牙应为:M6.35×0.846?

例2:(3/16-32)?

3/16×25.4=4.76(牙径)?

25.4÷32=0.79(牙距)?

则3/16-32换算成公制牙应为:M4.76×0.79?


三、一般英制牙换算成公制牙的公式:?

分子÷分母×25.4=牙外径(同上)?

例1:(3/8-24)?

3÷8×25.4=9.525(牙外径)?

25.4÷24=1.058(公制牙距)?

则3/8-24换算成公制牙应为:M9.525×1.058?


四、美制牙换算公制牙公式:?

例:6-32?

6-32 (0.06+0.013)/代码×6=0.138?

0.138×25.4=3.505(牙外径)?

25.4÷32=0.635(牙距)?

那么6-32换算成公制牙应为:M3.505×0.635?

1、 孔内径计算公式:?

牙外径-1/2×牙距则应为:?

M3.505-1/2×0.635=3.19?

那么6-32他内孔径应为3.19?

2、挤压丝攻内孔算法:?

下孔径简易计算公式1:?

牙外径-(牙距×0.4250.475)/代码=下孔径?

例1:M6×1.0?

M6-(1.0×0.425)=5.575(最大下孔径)?

M6-(1.0×0.475)=5.525(最小)?

例2:切削丝攻下孔内径简易计算公式:?

M6-(1.0×0.85)=5.15(最大)?

M6-(1.0×0.95)=5.05(最小)?

M6-(牙距×0.860.96)/代码=下孔径?

例3:M6×1.0=6-1.0=5.0+0.05=5.05?


五、压牙外径计算简易公式:?

1.直径-0.01×0.645×牙距(需通规通止规止)?

例1:M3×0.5=3-0.01×0.645×0.5=2.58(外径)?

例2:M6×1.0=6-0.1×0.645×1.0=5.25(外径)?


六、公制牙滚造径计算公式:(饱牙计算)?

例1:M3×0.5=3-0.6495×0.5=2.68(车削前外径)?

例2:M6×1.0=6-0.6495×1.0=5.35(车削前外径)?


七、压花外径深度(外径)?

外径÷25.4×花齿距=压花前外径?

例:4.1÷25.4×0.8(花距)=0.13 压花深度应为0.13?


八、多边形材料之对角换算公式:?

1.四角形:对边径×1.414=对角径?

2.五角形:对边径×1.2361=对角径?

3.六角形:对边直径×1.1547=对角直径?

公式2: 1.四角:对边径÷0.71=对角径?

2.六角:对边径÷0.866=对角径?


九、刀具厚度(切刀):
材料外径÷10+0.7参考值?


十、锥度的计算公式:?

公式1:(大头直径-小头直径)÷(2×锥度的总长)=度数?

等于查三角函数值?

公式2:简易?

(大头直径-小头直径)÷28.7÷总长=度数?


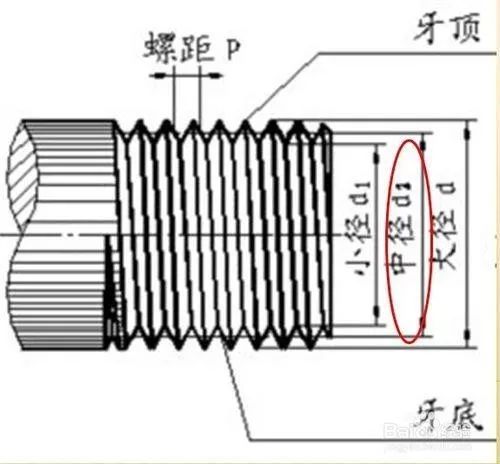

最全螺纹标准

UNC:统一粗牙螺纹
5/16:螺纹公称尺寸,单位为英寸
18:螺距为1/18,即每英寸18牙
3A:公差等级,三级,外螺纹(B为内螺纹)
R.H:右旋
螺纹与英制螺纹有何区别?

公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示,这是它们最大的区别,公制螺纹是60度等边牙型,英制螺纹是等腰55度牙型,美制螺纹60度。公制螺纹用公制单位, 美英制螺纹用英制单位。 管螺纹主要用来进行管道的连接,其内外螺纹的配合紧密,有直管与锥管两种。公称直径是指所连接的管道直径,显然螺纹大径比公称直径大。 1/4,1/2,1/8是英制螺纹的公称直径,单位是英寸
最好的办法是:量两个螺纹尖的距离.如果是整数或小数是能被5整除的就是公制螺纹.如:1MM 1.5MM 1.75MM 2MM 2.5MM 3MM 3.5MM 4MM``'''''''



英制螺纹锥度问题

1、BSP是英制管螺纹。
不过,有BSP.Tr., BSP.PI., BSP.F.之分。
BSP.Tr.是锥管螺纹,用于密封接合。BSP.PI.是平行管螺纹,用于密封接合,只有内螺纹,与BSP.Tr.的外螺纹嵌合。BSP.F.为平行管螺纹,用于一般的接合。
光知道BSP,可不能乱加工。最好再做详细确认。要不然漏了油或者煤气什么的,麻烦大了。

2、 螺紋G與螺紋BSPP
一样,均为英制圆柱管螺纹代号 牙型角55度

3、英制螺纹有几种?BSP螺纹的特点及表示法?
两种,BSPP(管螺纹)和BSPT(55度角锥管螺纹,与美制60度角锥管螺纹NPT相对,互不兼容)

4、 G螺纹与Rp螺纹对比,哪些地方相同,哪些地方不同,两者在用途上有区别吗,能否通用。
G螺纹与Rp螺纹都是55°圆柱管螺纹。只是国别(组织)不同而产生了不同的代号而已。
G是中国、法国、前苏联、日本的代号;
PF是日本的代号;
BSP、BSPP是英国的代号;
R、K是德国的代号(R是内螺纹、K是外螺纹);
TPYБ是前苏联的代号;
Rp是ISO的代号。

5、1/8 与NPT1/8螺纹有什么区别?
应该现在都是国标,不过NPT老标中叫Z,是60度用螺纹密封圆锥管螺纹,国标号GB/T12716-2002M,G是55度非螺纹密封圆柱管螺纹,国标号GB/T3707-2001

6、问英国标准管螺纹的英文代号是BSP吗?它有没有锥度的?
代号应该是G,圆柱管螺纹,没有锥度

7、Rp 螺纹与G螺纹均表示圆柱管螺纹,两者有何不同,能否相互代替使用。
另:Rp与Rb有何不同,能相互代替使用。


管螺纹
非螺纹密封的内外管螺纹,特征代号为G。
G1/2表示圆柱内管螺纹;
G1/2A表示圆柱外管螺纹。
用于螺纹密封的管螺纹。
Rp--表示圆柱内管螺纹;
Rc--表示圆锥内管螺纹;
R --表示圆锥外管螺纹。
螺纹代号示例:
G1/2-LH表示非螺纹密封的左旋内螺纹,尺寸代号为1/2英寸。

RP和RB是不能交换使用的
因为一个是55度牙一个是60度牙

常用数控加工计算公式和最全螺纹标准


“英制螺纹”和“管螺纹”是不是就是一回事情??

ZG是锥管的汉语拼音第一个字母。就是锥管螺纹的意思。3/4是四分之三英寸。是指管子的内径是3/4英寸。
准确的来讲它的内径是19.05毫米,但这是老标准,现在已经不用了。现在的国标规定ZG3/4″螺纹内径是20毫米。
它的表示方法应该是:ZG3/4″。其中(″)是英寸的代表符号。
一英寸等于25.4毫米。一英寸等于8应分。3/4的来历是6/8=3/4。俗称6分。


同样ZG1/2″螺纹的管子内径≈15毫米。俗称4分。
ZG1″螺纹的管子内径≈25毫米。俗称1寸。
ZG11/2″螺纹的管子内径≈32毫米。俗称1寸半。.....。
锥管螺纹只用于液压系统连接;而管螺纹G3/4″只用于水管连接。锥管螺纹与管螺纹极为相似,区别只在锥度上。
管螺纹都是英制的!!!!!
