左右交替切削梯形螺纹

技术小编 2588 0

数控车加工梯形螺纹,用宏程序左右车削编程加工用成型刀加工,刀宽1mm,螺纹槽槽底宽度1.6mm,螺距为6mm,尺寸如图所示



数控车加工梯形螺纹,用宏程序左右车削编程加工

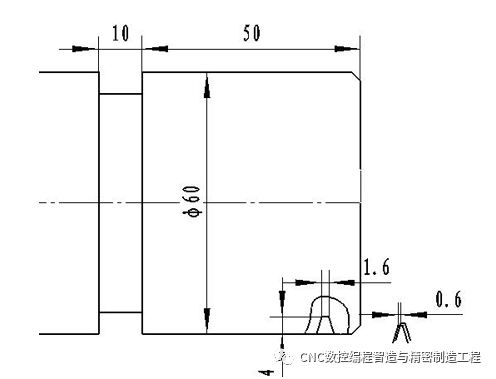

用成型刀加工,刀宽1mm,螺纹槽槽底宽度1.6mm,螺距为6mm,尺寸如图所示:



左右交替切削梯形螺纹





左右交替切削梯形螺纹

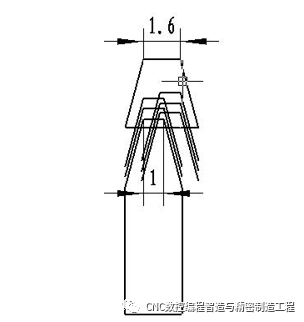

每次切深0.2mm,左右交替切削,编程如下:
T1D1
M3S800
G0X62Z10
R1=0.6
左右交替切削的距离
R2=0.2
每次切深0.2mm

R4=10    Z轴初始值
KK: R3=60-2*R2
每次走刀的加工直径
        R4=R4+R1
每次走刀的起点Z坐标
        G0X=R3 Z=R4
定位的起刀点
        G33 Z-55K6
完成本次切削
       G0X62
退刀
       Z10
移至工件外
       R1=-1*R1
使R1值变号,以此实现左右交替
        R2=R2+0.2
切深递进
        IF R2<=4GOTOBKK
判断是否到达切深
G0X52 Z=R4+R1
因为切到槽底时只有一侧先到达,另一侧也需加工
G33 Z-55K6
完成另一侧槽底加工
G0X100
Z100
M5
M30
