法兰克FANUC加工中心坐标系统

技术小编 9034 0

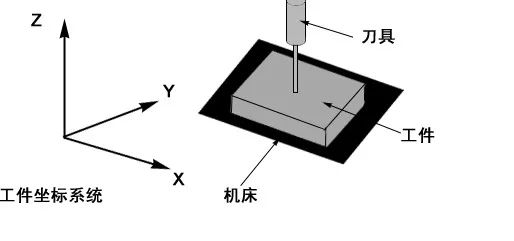

编程坐标系采用右手坐标系统。在加工期间,由于机床对工件做反向运动,坐标系统通常被改变。


法兰克FANUC加工中心坐标系统

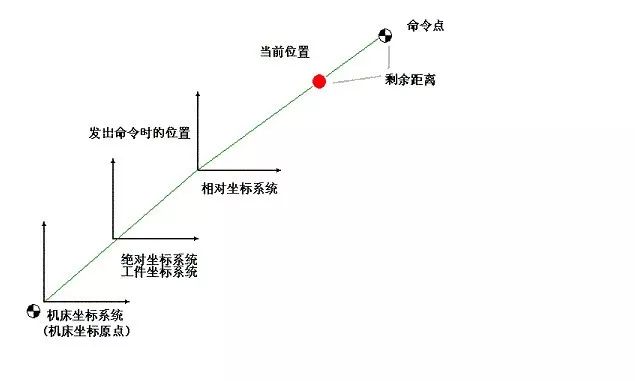

坐标系统
1.  机床坐标系统
这个坐标系统用一个固定的机床的点作为其原点。在执行返回原点操作时,机床移动到此机床原点。

2.  绝对坐标系统
用户能够可建立此坐标系统。它的原点可以设置在任意位置,而它的原点以机床坐标值显示。

3.  相对坐标系统
这个坐标系统把当前的机床位置当作原点,在此需要以相对值指定机床位置时使用。

4.  剩余移动距离
此功能不属于坐标系。它仅仅显示移动命令发出后目的位置与当前机床位置之间的距离。仅当各个轴的剩余距离都为 零  时,这个移动命令才完成。
