丝锥的种类
  • 按驱动不同分:手用丝攻和机用丝锥

  • 按加工方式分:切削丝攻和挤压丝锥

  • 按被加工螺纹分:公制粗牙丝攻公制细牙丝攻,管螺纹丝锥等

  • 根据其形状分为直槽丝攻,螺旋槽丝攻和刃倾角丝锥,挤压丝锥


直槽丝锥


←向下排屑

出现丝锥折断、崩刃、粘刀...等情况时,一定要这样做!丝锥老是断了怎么办

特征

  • 直的沟槽、刃尖强度高

  • 容易选定切削锥长→1.5·5·9

  • 容易再研磨

  • 对应螺纹尺寸可选择性大


用途

  • 在高硬度的加工材料,易引起刀具磨损的材料,攻丝深度短的通孔很好的效果:(刚性强)

  • 切削锥部分可以有246牙,用于不通孔,长锥用于通孔。只要底孔足够深,就应尽量选用切削锥长一些的这样分担切削负荷的齿多一些,使用寿命也长一些



刃倾角丝锥

←向下排屑

出现丝锥折断、崩刃、粘刀...等情况时,一定要这样做!丝锥老是断了怎么办

特征

  • 刃倾角式沟槽

  • 切屑向前排除

  • 切屑不容易缠绕

  • 抗折损强度高

  • 切削性能好


用途

切屑容易形成卷曲状的材料只能用于通孔→切削未完成就反转容易折断

螺旋槽丝(通孔也可加工)

向上排屑→

出现丝锥折断、崩刃、粘刀...等情况时,一定要这样做!丝锥老是断了怎么办

特征

  • 螺旋沟槽

  • 能够加工到盲孔的底部

  • 不残留切屑

  • 容易进行螺纹加工

  • 切削性能好


用途

  • 切屑呈卷曲状材料

  • 盲孔;

挤压丝锥

塑性变形无屑↓

出现丝锥折断、崩刃、粘刀...等情况时,一定要这样做!丝锥老是断了怎么办

JIS2级的底孔尺寸


6.65~6.91


0.26


挤压丝锥
出现丝锥折断、崩刃、粘刀...等情况时,一定要这样做!丝锥老是断了怎么办

底孔比以上尺寸大约大1/2个螺距


7.34~7.41

大概是以上尺寸 NRT1/4~1/3左右

          0.07

底孔的简单计算方法:切削丝锥:外径螺距(底孔越大,丝锥寿命越长)无沟槽丝锥(挤压丝锥):外径-1/2螺距

盲孔螺纹加工时


出现丝锥折断、崩刃、粘刀...等情况时,一定要这样做!丝锥老是断了怎么办

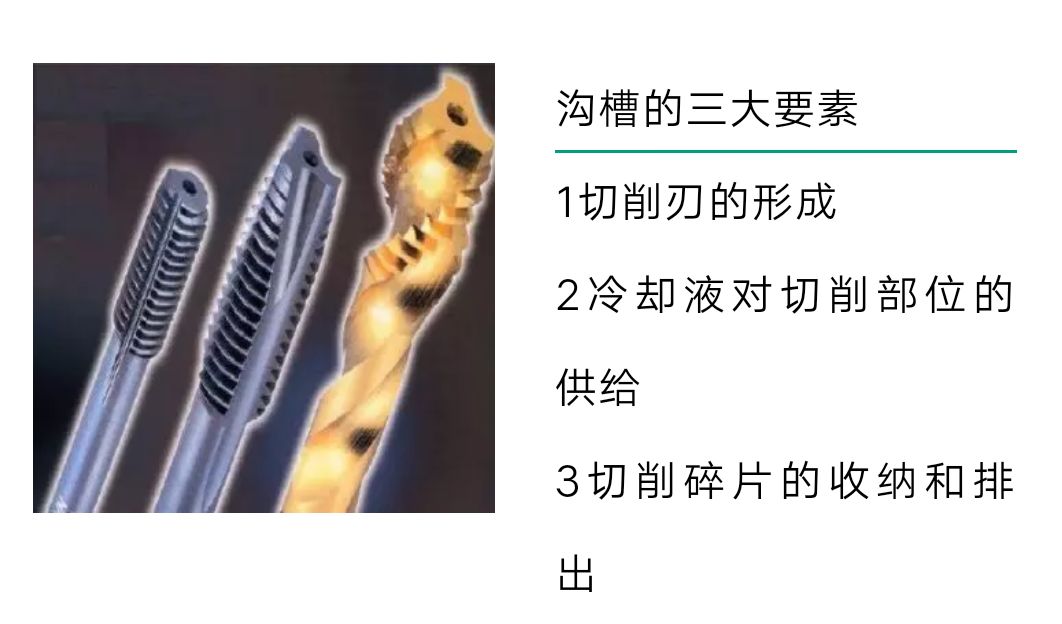

切削丝锥上沟槽的作用

出现丝锥折断、崩刃、粘刀...等情况时,一定要这样做!丝锥老是断了怎么办


丝锥加工的特点

  • 丝锥可以量产,所以价钱较便宜。

  • 攻牙作业容易,并不需要太熟练的技术。

  • 可简单地在复杂形状的工件上攻牙。

  • 可以使用机械方式或手工攻牙。




丝锥加工的难点


一、切削丝锥问题点

  • 切削锥部的修磨

  • 钻头修磨的偏移量

  • 回转与进给不同步

  • 丝锥转数过快过慢

二:挤压丝锥问题点

  • 底孔要求严格;

  • 切削丝锥上述四点

  • 造成止规过的主要原因是回转与进给不同步(简单说就是是否采用浮动夹头,程序,机床刚性主轴丝杠有直接关系


锥加工中常遇问题与对策


丝锥折断

出现丝锥折断、崩刃、粘刀...等情况时,一定要这样做!丝锥老是断了怎么办

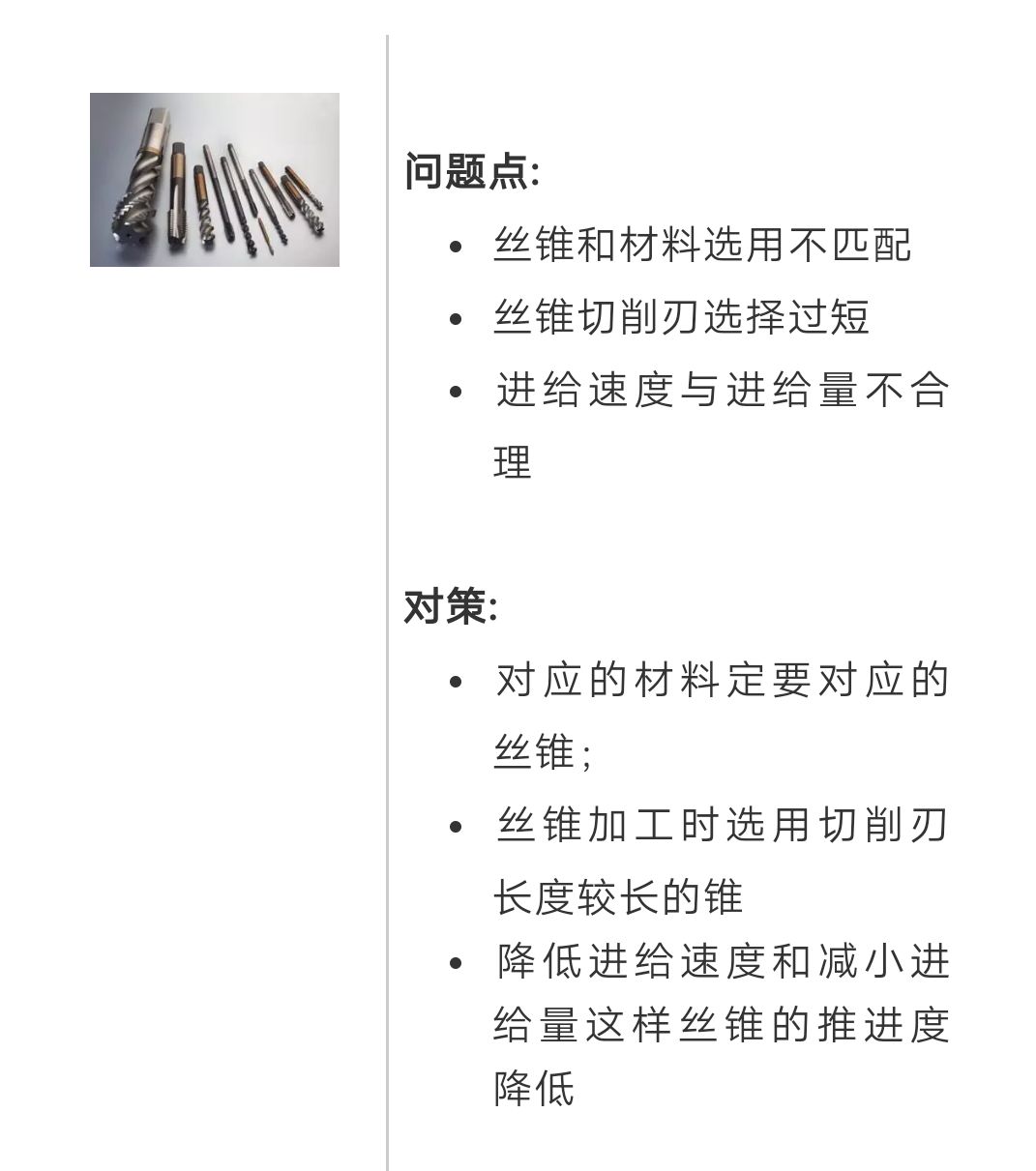

丝锥崩刃

出现丝锥折断、崩刃、粘刀...等情况时,一定要这样做!丝锥老是断了怎么办

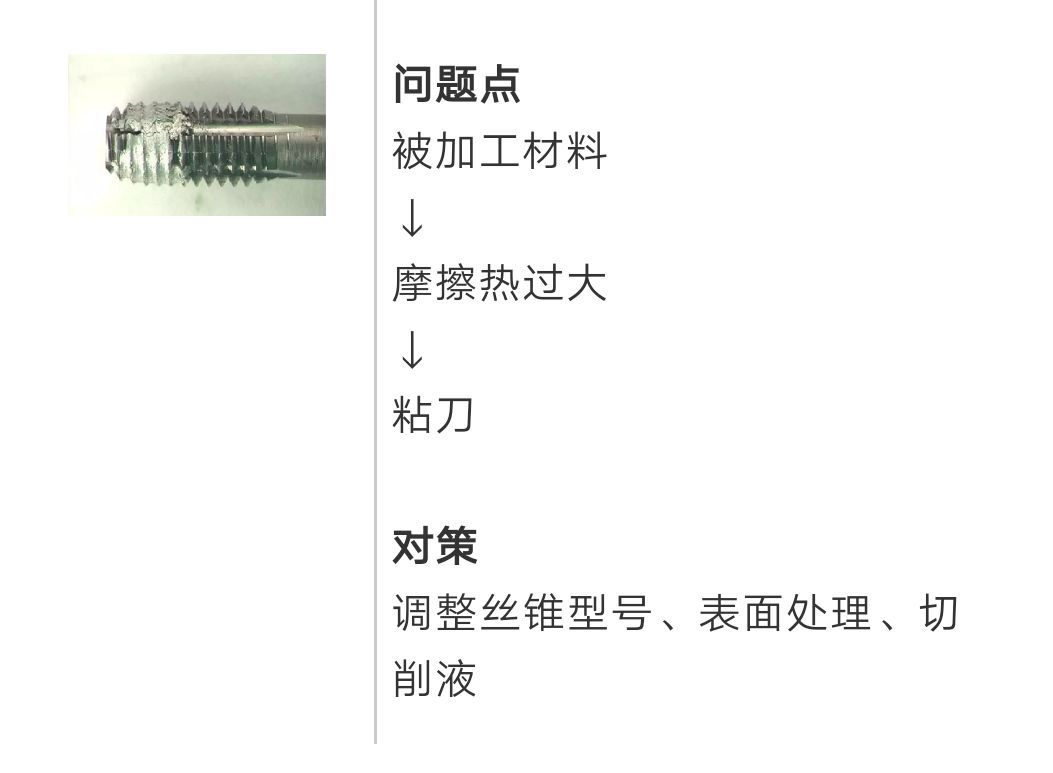

粘刀(熔着)的原因

出现丝锥折断、崩刃、粘刀...等情况时,一定要这样做!丝锥老是断了怎么办

啃削、咬削原因


丝锥型号不适当

切削部位长度等粘刀(例软钢SU304,铝)

表面处理、丝锥诸角度不适当、切削液、注油方法

切屑堵塞(加工深度)


内螺纹的【啃削】

什么状况下?

改善对策

丝锥选择不当時

型号

提高切削性能

降低摩擦热

表面处理的应用

提高切屑排出性能

攻丝状况不良时

改善底孔直径

改善进给转速
