自由公差表

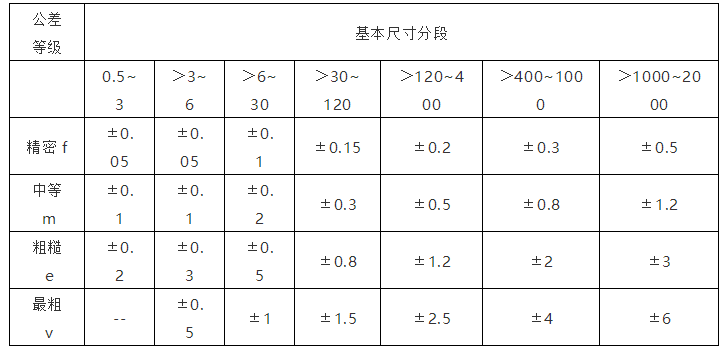

1.线性尺寸的极限偏差数值(GB/T1804-2000)(mm
机械加工的公差表公差带怎么看?公差表图标是什么意思?

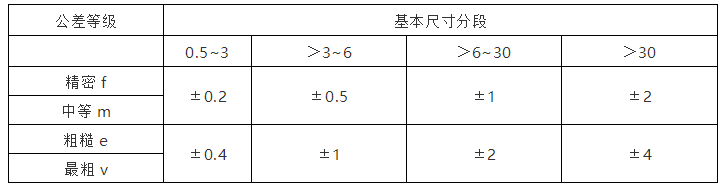

2.倒圆半径和倒角高度尺寸的极限偏差(GB/T1804-2000 mm
机械加工的公差表公差带怎么看?公差表图标是什么意思?

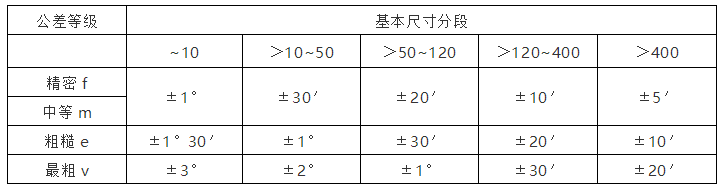

3.角度尺寸的极限偏差数值(GB/T1804-2000
机械加工的公差表公差带怎么看?公差表图标是什么意思?

4.未注形位公差GB/T1184-K

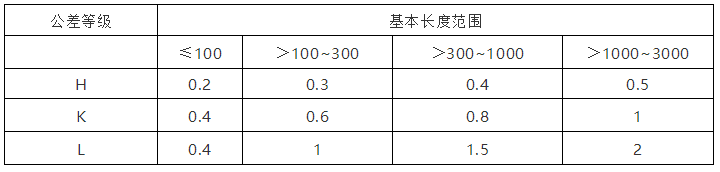

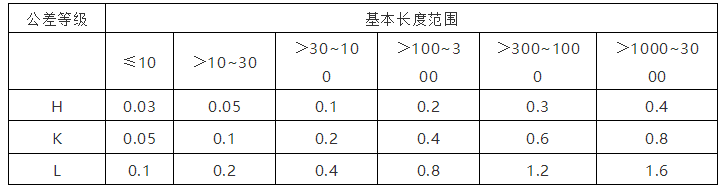

4.1直线度和平面度未注公差值(GB/T1184-1996)(mm
机械加工的公差表公差带怎么看?公差表图标是什么意思?

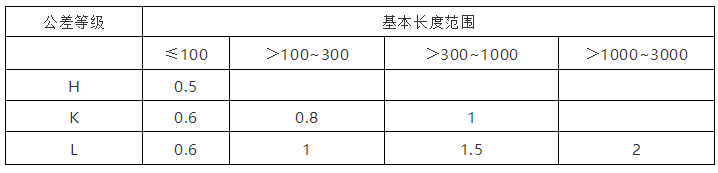

4.2垂直度未注公差值(GB/T1184-1996)(mm
机械加工的公差表公差带怎么看?公差表图标是什么意思?
4.3对称度未注公差值(GB/T1184-1996)(mm
机械加工的公差表公差带怎么看?公差表图标是什么意思?

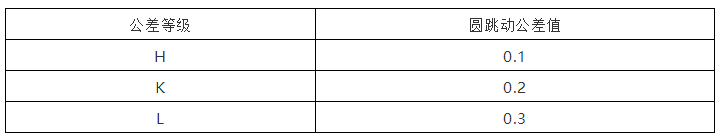

4.4圆跳动的未注公差值(GB/T1184-1996)(mm
机械加工的公差表公差带怎么看?公差表图标是什么意思?
3.表面粗糙度
零件的表面都应该注明粗糙度的等级。如果较多的表面具有相同的表面粗糙度等级,则要集中在图样右上角标注,并加“其余”字样。
粗糙度等级的选择,一般可以根据对各表面的工作要求和尺寸精度等级来决定,在满足工作要求的条件下,不得随意提高等级。

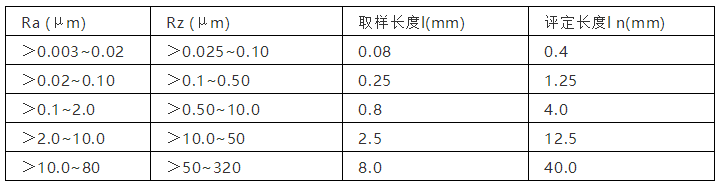

1)取样长度和评定长度的选用值(GB/T1031-1995
机械加工的公差表公差带怎么看?公差表图标是什么意思?
1系列     0.012, 0.025, 0.050, 0.10, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 1002)轮廓算术平均偏差Ra的数值(GB/T1031-1995)(μm
2系列     0.008, 0.010, 0.016, 0.020, 0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63, 80
注:尽量选择第1系列
3)轮廓最大高度Rz的数值(GB/T1031-1995)(μm
1系列     0.025, 0.050, 0.100, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 1002004008001600
2系列     0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63, 80125160250320500630
