数控圈-广数车床GSK广州数控车床系统G02/G03 圆弧插补 (G02, G03)代码详解?G02和G03代码是什么意思?有何区别?

技术小编 4031 0

格式 G02 X_Z_ R_F G03 X_Z_ I_K_F

    指 定 内 容       令
回转方向G02 顺时针转CW
G03 反时针转CCW
绝对值X、Z 零件坐标系中的终点位置
终点位置     相对值 U、W从始点到终点的距离
从始点到圆心的距离 I、K
圆弧半径圆弧半径(半径指定)
进给速度沿圆弧的速度

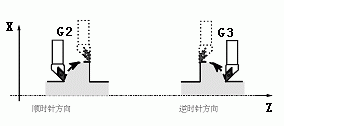

数控圈:所谓顺时针和反时针是指在右手直角坐标系中,对于ZX平面,从Z轴的正方向往负方向看而言,如下图例。

数控圈-广数车床GSK广州数控车床系统G02/G03  圆弧插补 (G02, G03)代码详解?G02和G03代码是什么意思?有何区别?

数控圈-广数车床GSK广州数控车床系统G02/G03  圆弧插补 (G02, G03)代码详解?G02和G03代码是什么意思?有何区别?

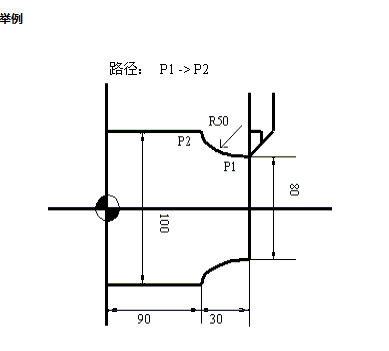

① 绝对坐标系程序
G02 X100. Z90. I50. K0. F0.2

G02 X100. Z90. R50. F02;
② 增量坐标系程序
G02 U20. W-30. I50. K0. F0.2;

G02 U20. W-30. R50. F0.2;



标签: 广数车床G代码大全
