数控加工中,夹头如何选择和安装?

技术小编 1763 0


导读

ER夹持系统由于很好的可扩展性和良好的精度

现在已经被广泛使用在全世界的机床中

作为每天都要使用的工具

如何正确的选择和安装每一个部件非常重要


然而


不管你是个高级工程师,亦或是个萌新

你可能不止一次的思考一个问题:

“我用的到底是不是最正确的夹头?”


数控加工中,夹头如何选择和安装?


的确,不同尺寸和形式的夹头

常常会让人感到困惑

怎养才能知道你选夹头的方式是否正确呢?

今天来为你涨涨关于“夹头”的姿势。


(完整介绍视频请直接拉到最下)


数控圈认为首先,如何知道你使用的ER刀头的大小呢?

数控加工中,夹头如何选择和安装?

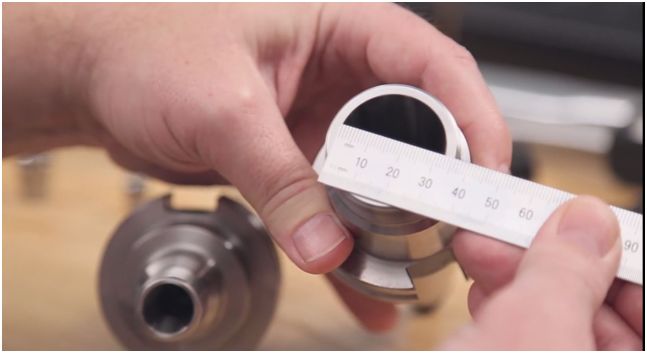

我们可以通过简单的测量刀头内孔来获得

比如上图的测量的结果是32MM

所以,这是个ER32的刀头


那有了刀头我们该怎么挑选夹头呢?

数控加工中,夹头如何选择和安装?

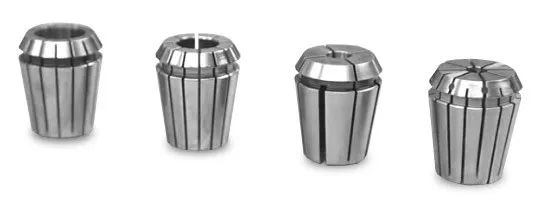

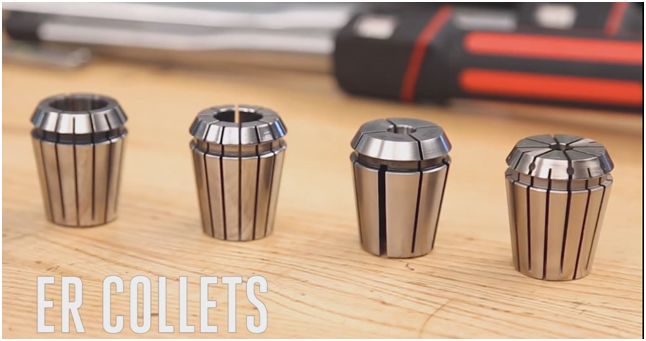

这里是最基本的夹头类型

数控圈认为根据你的需要来选择高精度还是实惠的吧

视频里有详细介绍

我选了第二个,跳动小的


那我的刀具能不能装进去呢?

数控加工中,夹头如何选择和安装?

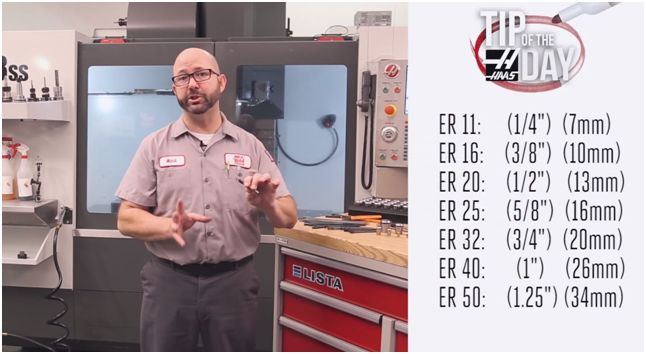

ER32的夹头最大可以装20MM的刀柄

我的刀具刚刚好能装进去。

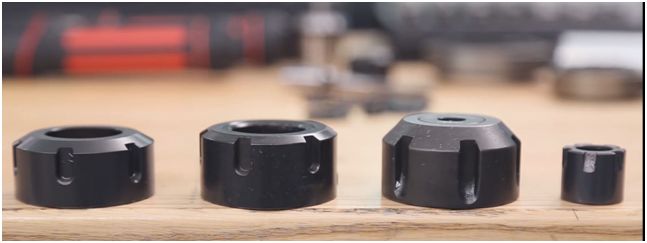

有了夹头,螺帽怎么选?

数控加工中,夹头如何选择和安装?

我要进行高速动态铣削

所以我第二个,低摩擦螺帽


都准备好了之后我要开始锁紧了

我咋知道要多大的扭矩呢?

数控加工中,夹头如何选择和安装?

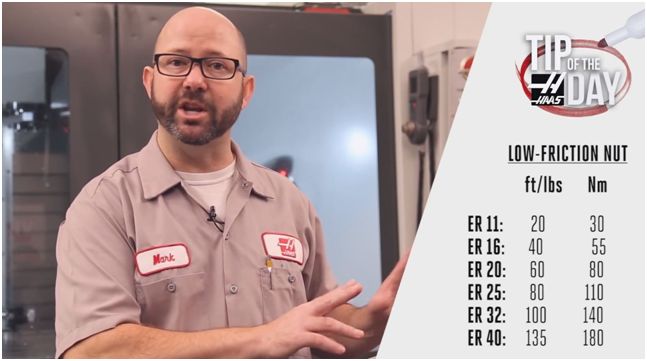

根据这个表~

嗯,140Nm

你也能很清楚的看到吧


有了这些,我准备开始干活了。

好像领导叫我了,肯定是要给我加工资了!


你们一边看下面更详细的视频介绍

一边等我的好消息吧!
