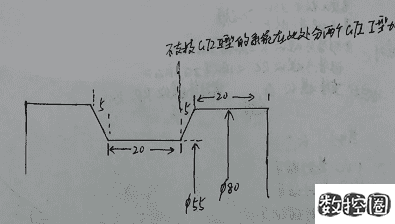

 这一节跟大家分享一个用G72二型加工异形槽的例子,我手上没有图纸,就随便画了一个,大家将就着看吧!

数控车床G72指令的用法,怎么加工异形槽?


 平时遇到这样的产品编程确实有点麻烦,这一节给大家说几种方法。

第一种就是电脑编程,电脑编程优势就是没有空刀,精度相对于手编的肯定要高,而且不容易出错。

第二种就是用G72二型加工,编程相对于简单,但是有部分系统不支持G72二型。

第三种就是用两个G72一型加工,或者一个G72一型加一个G71一型加工,这种方法呢可能会出现接刀痕。

第四种就是算好各点坐标用G75加G1加工,这种方法不太建议用,计算编程麻烦而且容易出错。

以上四种方法首选第一种电脑编程,其次是G72二型,最后是第三种,第四种不太推荐。

电脑编程我就不说了,这个说起来比较麻烦,大家可以搜索CAXA数控车了解一下,这一节就跟大家说说G72二型跟两个G72一型怎么加工这个梯形槽。


数控车床G72指令的用法,怎么加工异形槽?

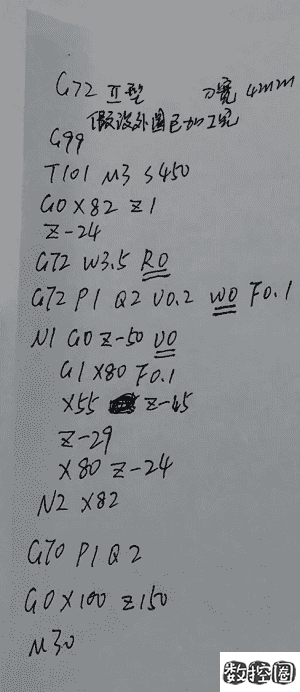

G72二型加工,用4mm槽刀

用G72二型加工有几点需要注意的地方图里面划了双横线,退刀距离R设为0是因为槽刀第一刀切下去的时候没有退刀距离,这个要特别注意,Z向精车余量设为0是因为二型加工不能留轴向精车余量,必须设为0,如果留余量那么产品肯定会尺寸不对,第三个地方就是精车程序第一行那个U0,这个是系统判断G72一型跟二型的,二型在这一行不管你X轴移不移动都必须有X轴绝对坐标值或者相对坐标值。

数控车床G72指令的用法,怎么加工异形槽?

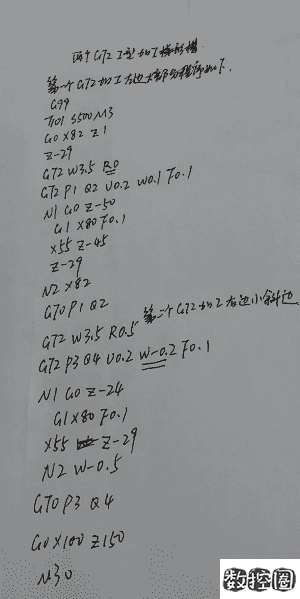

两个G72需要注意的地方图上也用双横线划出来了,第一个G72不能留退刀量,但是可以留轴向精车余量,第二个G72的轴向精车余量必须是负值,为什么是负值?因为粗车是从左往右加工的。第二个G72也可以用G71代替,但是要换刀加工,同样轴向精车余量留负值。

 以上就是这一节的内容,大家可以试着自己编一个程序去模拟仿真,有不懂的可以私信我!
