  该装置可在卧式车床上完成车削内孔的加工,可实现在同一台设备上,一次装夹完成多道工序的加工,提高生产效率。


如何在卧式车床上完成车削内孔的加工


1. 设计结构


  车内孔装置由支架、刀座、锁紧螺钉、定位销、安装螺钉、快换刀头和吊环螺钉等部分组成,结构形式如附图所示。支架安装在刀架前端,刀座安装在支架中心通孔处。刀座安装孔采用一侧开口,通过螺钉进行锁紧,这样便于刀座的安装和更换,锁紧效果较好。刀座前端可安装快换刀头,可根据加工需要配置多种刀头。


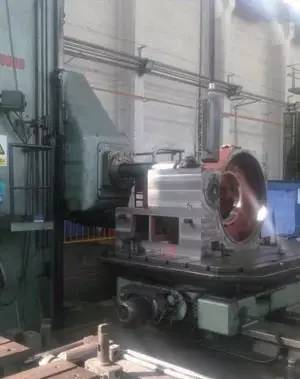

如何在卧式车床上完成车削内孔的加工

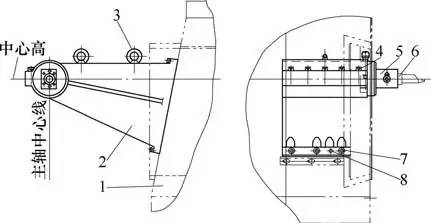

车床用车内孔装置图

1.刀架体 2.支架 3.吊环螺钉 4.锁紧螺钉
 5.刀座 6.快换刀头 7.安装螺钉 8.定位销


  该装置结构简单、使用方便,需要加工时,通过安装螺钉和定位销将其固定在刀架前端,用锁紧螺钉将刀座锁紧,然后固定好快换刀头,即可对刀进行加工。第一次安装时需调整刀具中心,使其与机床中心高平齐,确定把合螺纹孔和销孔位置,第二次使用时对应螺钉孔进行安装,将销子固定好即可。


  加工完毕后, 将刀架移动到安全位置,松开安装螺钉和定位销,通过吊环螺钉整体进行起吊,即可拆下该装置。


2. 工作原理


  该装置自身不能提供动力,是利用机床自身动力来完成加工,首先通过卡爪将工件进行固定,工件另一端用中心架进行支撑,卡盘旋转时,将动力传递到工件上,使工件进行旋转运动,然后通过刀架纵向和横向快速运动和进给运动,实现刀具的快速运动和进给运动,满足切削所需的条件。准备切削时,将刀架快速移动到合适位置,选择合适的刀具对刀后,即可进行切削。


3. 结语


  该装置加工、制造较简单,使用方便, 操作简单且安全可靠,适用于普通卧式车床和数控卧式车床,对轴类、盘类零件中心孔、内孔均可进行加工,可以扩展设备的加工功能。在现有设备基础上就可进行简单改造,应用范围较广。
