车床夹具偏心的修



对于自制的两爪自动卡盘夹具,当钻孔时发现本应在工件中心位置的孔产生了偏心,经测量发现其中一侧的夹具定位面有磨损。如何根据测得的偏心数据修磨夹具,如何计算修磨量呢?


单个爪夹具 假设下图中白色线条表示的是工件,中间有一孔,但钻孔后发现孔位向左偏,如何修正?



对于自制的两爪自动卡盘夹具,当钻孔时发现本应在工件中心位置的孔产生了偏心,经测量发现其中一侧的夹具定位面有磨损。如何根据测得的偏心数据修磨夹具,如何计算修磨量呢?

01


车床夹具偏心怎么修正

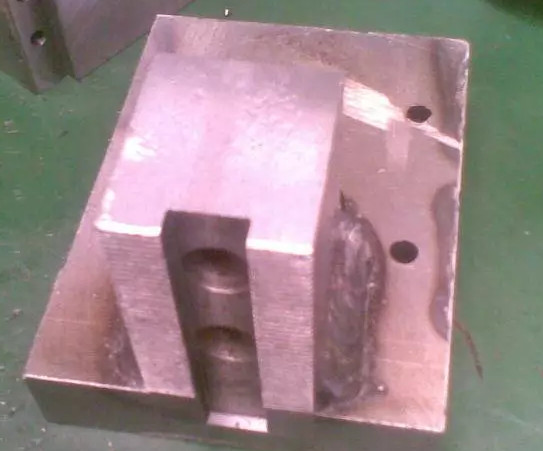

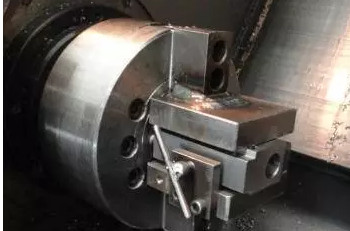

自制CNC车床单个爪夹具


车床夹具偏心怎么修正

单个爪夹具

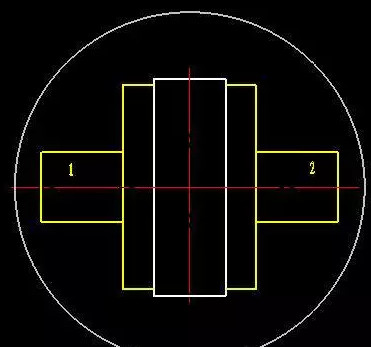

假设下图中白色线条表示的是工件,中间有一孔。但钻孔后发现孔位向左侧偏移2.8mm,因为一号爪的压板厚。


车床夹具偏心怎么修正

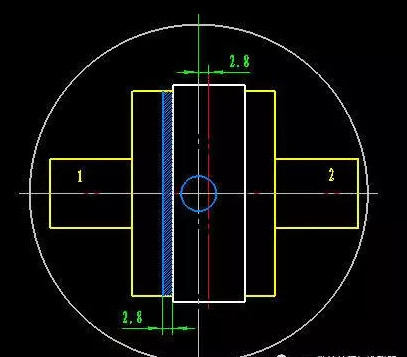

下图所示。可以想象成当夹具没有问题时,夹工件时,在左侧垫了一个2.8mm的垫片,工件中心会向右偏移2.8mm,如果撤掉这个垫片,则又恢复正常。因此需要将1号爪的定位块磨去2.8mm。


车床夹具偏心怎么修正


之后再进行夹紧操作时则工件会在主轴正中心。


车床夹具偏心怎么修正

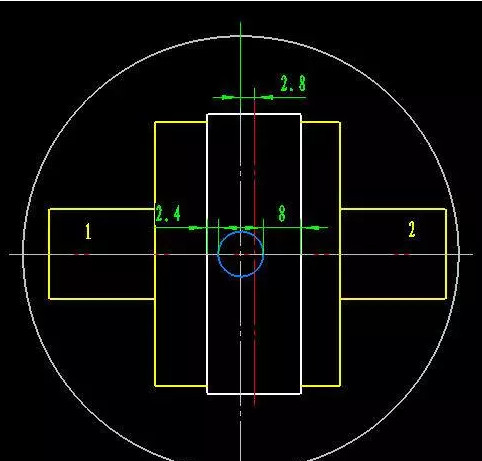

但要注意,当测量孔壁到工件两边距离的差值时,还要除以2才是孔中心的偏移距离。如下图中测量的到的数据计算应为(8-2.4)/2=2.8。


车床夹具偏心怎么修正
