加工中心刀路接刀痕迹解决办法

技术小编 7556 0


这些刀痕,日常加工中的你,是不是也深有感触?

加工中心刀路接刀痕迹解决办法 加工中心 第1张

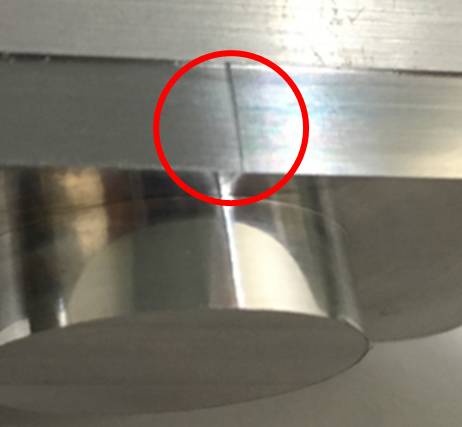

常见之一

接刀凸痕

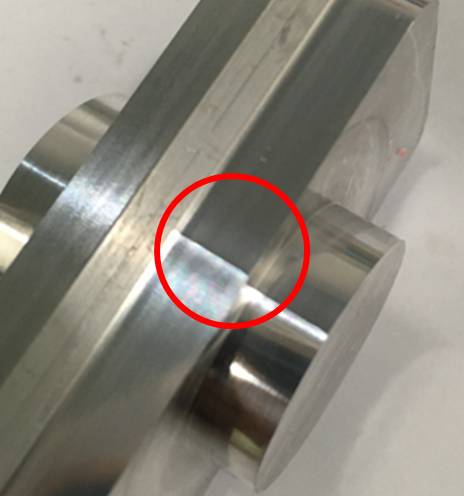

常见之二

接刀痕

加工中心刀路接刀痕迹解决办法 加工中心 第2张

对应策略


对接刀纹解决步骤

A.预留适量的精加工余量;

B.减小编程切削公差;

C.优化进退刀的重叠;

D.在线检测接刀峰值;

E.选择性进退刀。

A

预留适量的精加工余量


为了保证产品的外观和尺寸都达到标准值,通常情况下在光刀之前,会有半精光刀路存在,所以,半精光后的余量最好保证在0.03mm~0.15mm之间。


B

减小编程切削公差

加工中心刀路接刀痕迹解决办法 加工中心 第3张

因每款编程软件不同,对话框也会有所改变,但切削公差这一项是编程中不可缺少的设置参数,而公差的大小也直接影响到产品的精度及外观。


C

优化进退刀的重叠

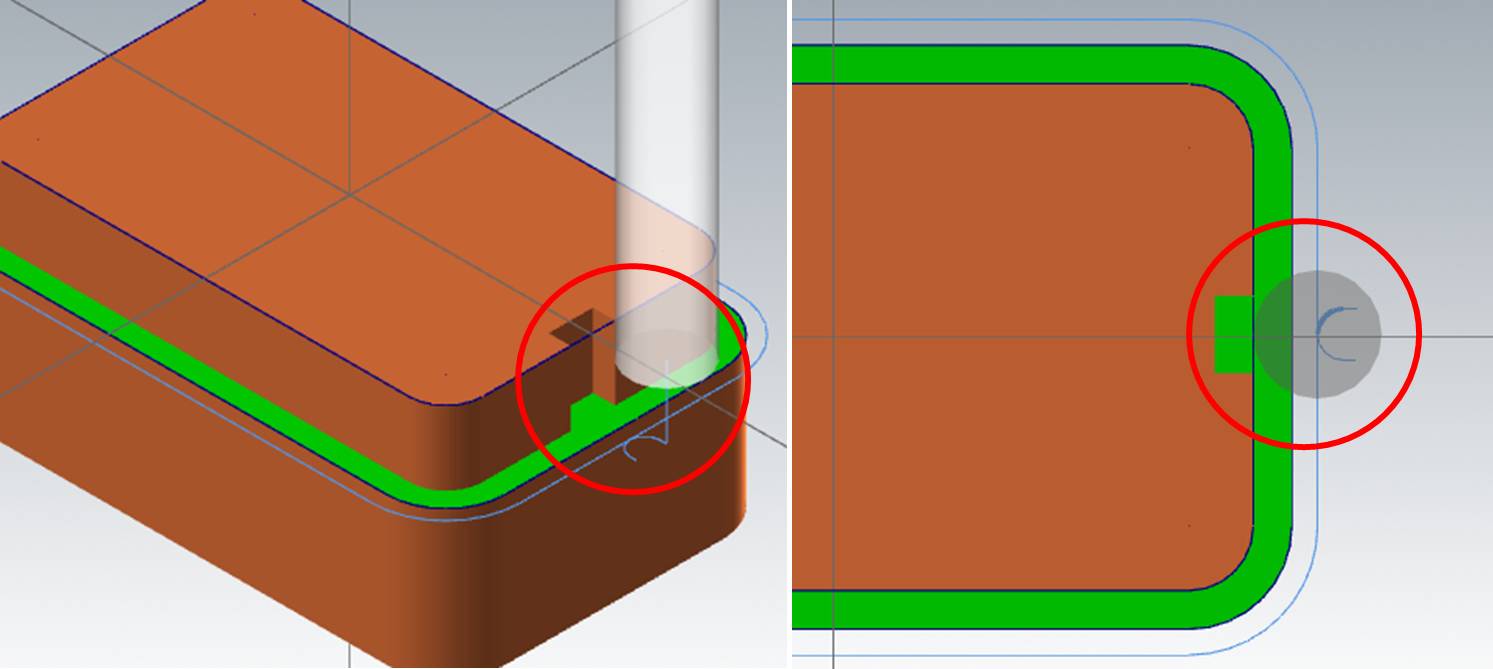

1)进退刀重叠量修改前

加工中心刀路接刀痕迹解决办法 加工中心 第4张


2)进退刀重叠量修改后

加工中心刀路接刀痕迹解决办法 加工中心 第5张

加工中心刀路接刀痕迹解决办法 加工中心 第6张


3)程序修改后实图

加工中心刀路接刀痕迹解决办法 加工中心 第7张
加工中心刀路接刀痕迹解决办法 加工中心 第8张

当程序修改后,我们不难发现在进退刀处会有重叠的痕迹,但之前的凸印、接刀印已消除。

下面我们一起通过视频看看修改前后的接刀公差


D

在线检测接刀峰值

1)在线测量实际差值(前图一零件)(建议在WiFi环境下打开)

通过千分表检测前图一的零件,根据视频我们发现,在中间接刀凸痕处有0.008mm公差,这种加工效果显然不能达到产品要求。

2)在线测量实际差值(前图二零件)(建议在WiFi环境下打开)

同样通过千分表检测前图二的零件,同样发现,第二件在中间接刀印处有0.003mm公差,尽管在尺寸方面已达到要求,但外观还是美中不足。

3)在线测量实际差值(改善后零件)(建议在WiFi环境下打开)


我们再看改善后的情况,同样通过千分表检测,修改后的公差几乎在0.0015mm以内,不管是尺寸和外观都比较完美。


E

选择性进退刀

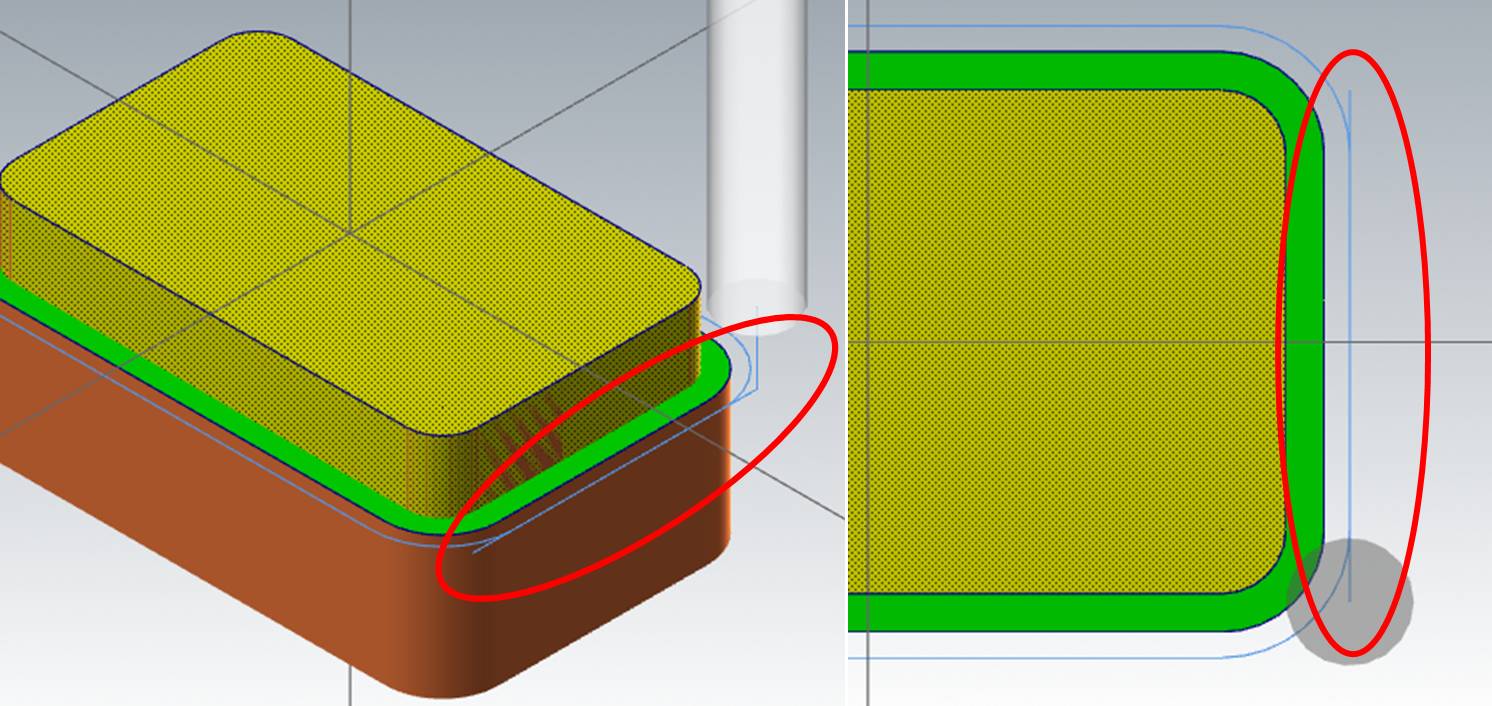

1)当加工图形中有缺口或者有其他填充材料时,可以充分利用这一特点避开进退刀痕。

加工中心刀路接刀痕迹解决办法 加工中心 第9张

2)延长进退刀线,不管是进刀或退刀都不与工件接触,从而使得加工面更加平顺。

加工中心刀路接刀痕迹解决办法 加工中心 第10张
采用圆弧或线性进刀方式

加工中心刀路接刀痕迹解决办法 加工中心 第11张
