圆的参数方程编制宏程序车半球面

频道:数控车床 标签: 时间:2018年02月03日

圆的标准方程为:X=R*COSθ

               Y=R*SINθ

可改写为:     #1=20*cos[#3]  #3为参数方程对应图纸中角度

               #2=20*sin[#3]

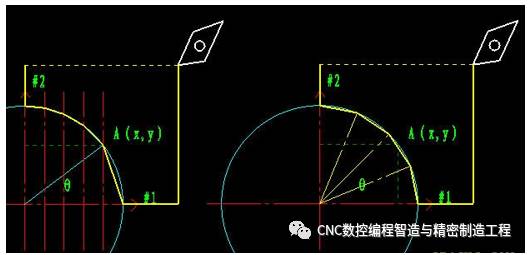

    使用参数方程比圆的标准方程具有一个优点,从下图中可以看出,使用标准方程式,在工件最右端,划分直线坡度较大,从右至左划分线段不均匀,而使用圆的参数方程所划分的直线段是按照圆周方向划分的,因此分布均匀,从而使用零件表面加工质量好。




 圆的参数方程编制宏程序车半球面 数控车床


相应程序修改如下:



T0101

M3S800

G0X42Z5

#6=36

N5G0X[#6]

G1Z0F0.1

#3=0



N10 #1=20*COS[#3]

#2=20*SIN[#3]

#4=2*#2+#6 圆的方程计算出的为半径值,需转化为直径值才能与直径编程对应。

#5=#1-20

G1X[#4]Z[#5]F0.1沿小段直线插补加工

#1=#1+3 递减3度,此值越小,圆弧越光滑。

IF [#1 LE 90] GOTO 10 条件判断是否到达终点。



G1X42直线插补切到工件外圆之外

G0Z5

#6=#6-4

IF [#6 GE 0] GOTO 5

G0X150Z150

M5

M30

%
