法兰克发那科FANUC系统机床内存程序输出至CF卡操作

技术小编 47713 0



温馨提示使用CF卡输入程序前,请确认I/O通道已打开,否则无法读取数据,如下图:

如I/O通道未打开,请浏览文章开头“1、I/O通道设定操作篇”;如果已打开,请跳跃至文章中部浏览2、机床内存输出单个程序操作篇;如果想一次性输出机床全部程序,请跳跃至后方浏览3、机床内存输出全部程序操作篇


1、I/O通道设定操作篇:
(1)首先将机床模式开关打到“
MDI”状态,如下图:

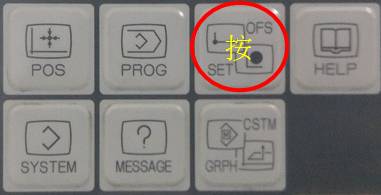

(2)然后按操作面板上的“SET/OFS”功能键,如下图:

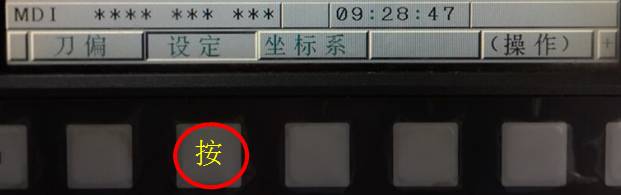

(3)然后按屏幕界面下方的“设定”选项,如下图:

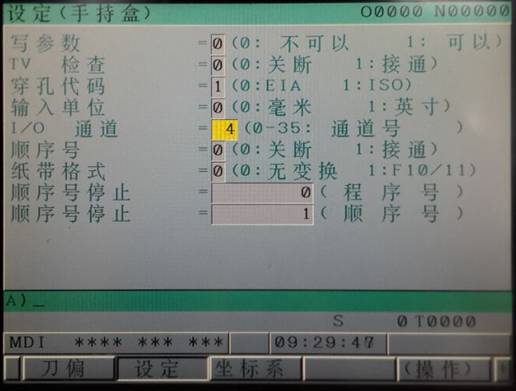

(4)然后使用上下键”将光标移动到“I/O 通道”参数设定位置,按操作面板上的数字“”键,接着按操作面板上的“
” 输入键,输入数字“4”,完成了I/O通道的设定。(此时系统会产生报警,不用理会)如下图:




2、机床内存输出单个程序操作篇

(1)首先将机床模式开关打到”编辑”状态,如下图:

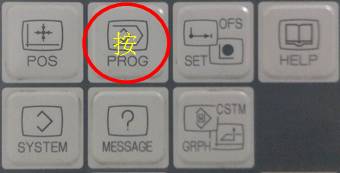

(2)然后按操作面板上的“PROG”程序功能键,如下图:

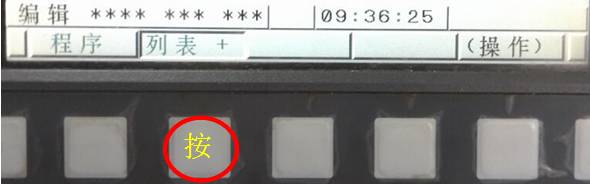

(3)然后按屏幕下方的“列表”选项,如下图:

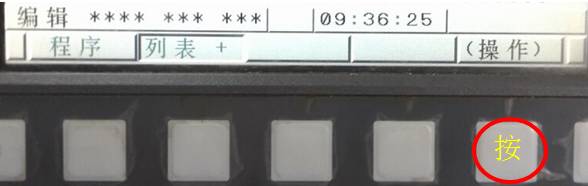

(4)然后按屏幕下方的“操作”选项,如下图:

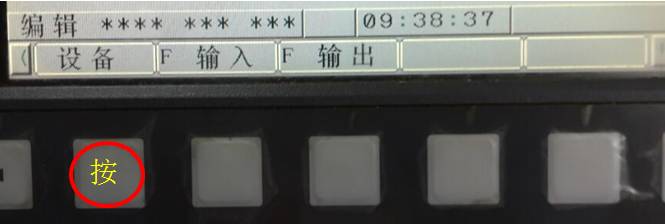

(5)然后通过拓展键“”翻菜单,找到“设备”选项,,如下图:

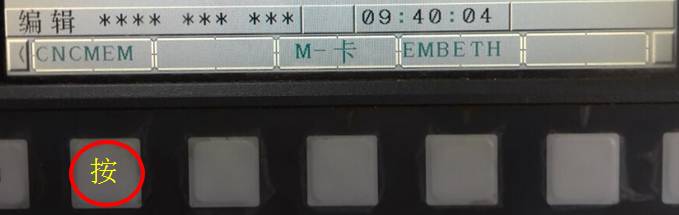

(6)进入到“设备” 选项界面后,按屏幕下方的“CNCMEM”(机床内存)选项,如下图:

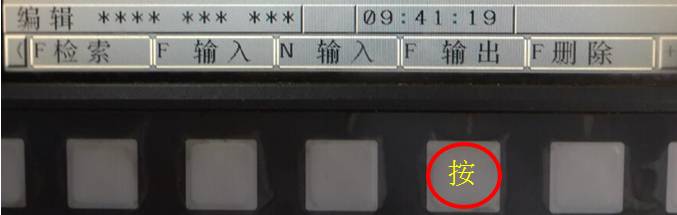

(7)然后按显示屏界面下方的“F输出”选项,如下图:

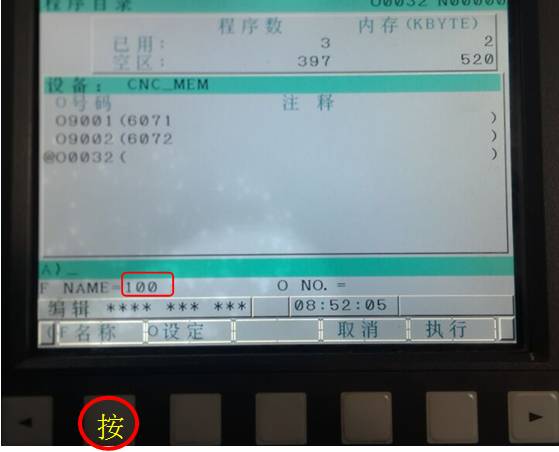

(8)第一小步骤:给输出程序至CF卡后的程序命名,(例如,您输出的程序命名为“100”,此时输入数字“100”,然后按屏幕下方的“F设定”(完成了程序名的命名)。如下图:

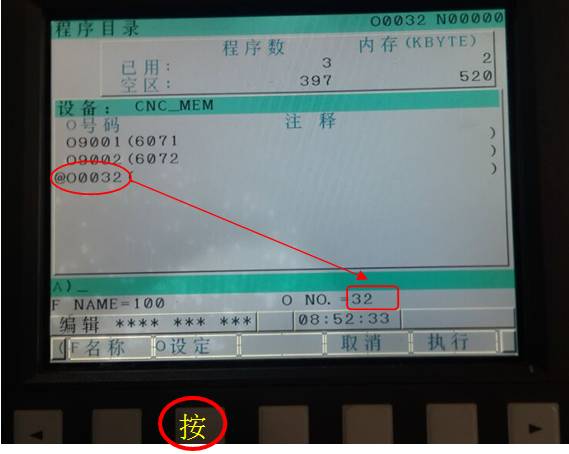

第二小步骤:选择要输出的程序名称,(例如,您想输出程序“O0032”,此时输入数字“32”,然后按按屏幕下方的“O设定” (完成了程序名的选择)

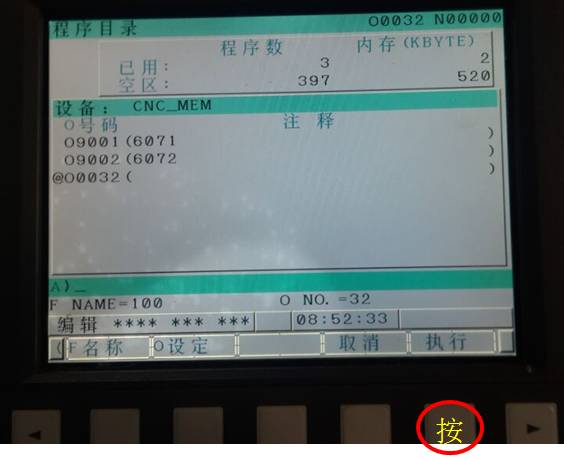

(9)程序设定完成后,再按屏幕下方的“执行”选项,直到程序输出完成。如下图:

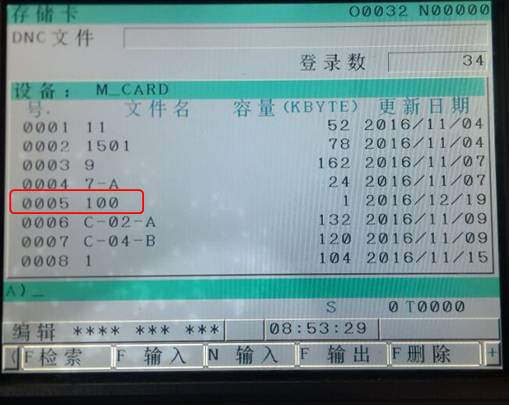

当程序传输完成后,我们可以按操作面板上的“”程序功能键在“设备“—“M-卡”列表中浏览输出完成后的程序.如下图:





3、机床内存输出全部程序操作篇

(1)首先将模式开关打到”编辑”状态,如下图:



(2)然后按操作面板上的“PROG”程序功能键,如下图:

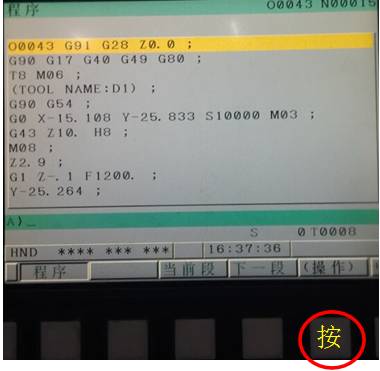

(3)进入到程序界面,按显示屏右下侧“操作”选项,如下图:

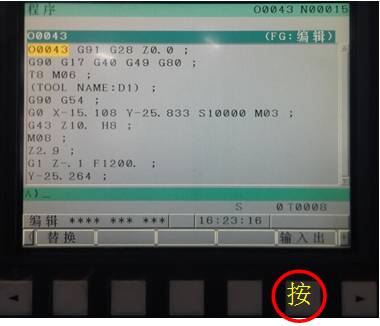

(4)进入操作选项后,然后通过显示屏右下方的拓展键“”找到“输入出”选项,如下图:

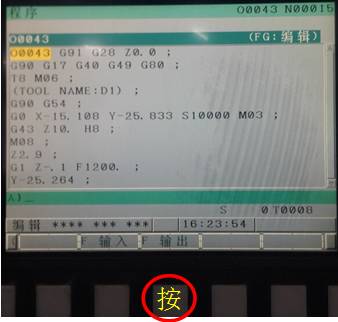

5)进入“输入出”选项后,按显示屏下方的“输出”选项,如下图:

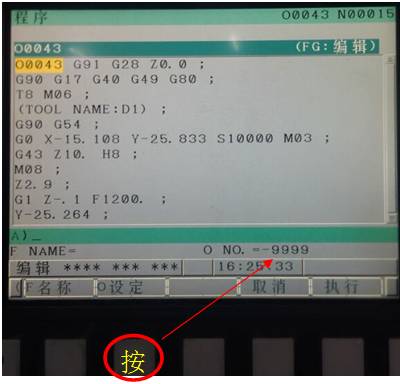

(6)进入“输出”选项后,通过操作机床面板数字键编写“-9999”,然后按“O设定”,将参数写入,如下图:


(7)然后按显示屏界面右下方的“执行”键,如下图:

最后我们耐心的等待一下,在输出过程中,由于程序较多,显示屏右下方会闪烁出现“输出”状态两个字。

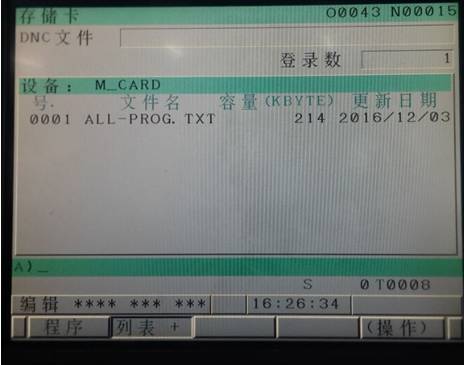

最后我们看一下输出的所程序吧,如下图:

最后将这个组合的程序拷到电脑上,按程序名称分开就OK
