对于手工编写简单的程序,三菱M70系统是如何新建一个程序呢?



◆新建程序操作篇:(以新建“100”程序为例)

1、机床模式选择,位于任意模式均可新建程序。如下图:

三菱M70加工中心CNC系统怎么新建程序操作 三菱加工中心 第1张

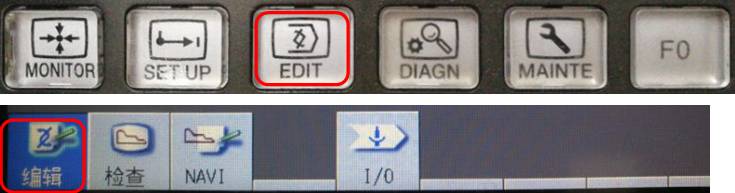

2、然后按机床操作面板上的“编辑”功能键,进入编辑界面,然后接着显示屏下方的“编辑”选项。如下图:

三菱M70加工中心CNC系统怎么新建程序操作 三菱加工中心 第2张

注:如未看到某些菜单选项,是因为界面还停留在以前打开的界面状态,此时可通过显示屏下方的左右拓展键返回上一级菜单或进入下一页菜单。

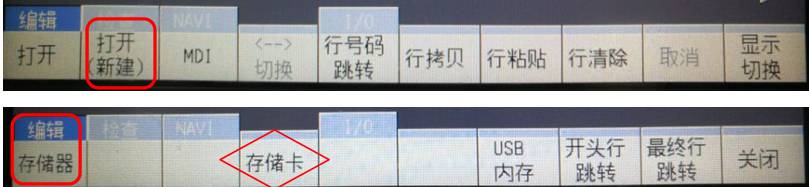

3、进入编辑选项后,然后按显示屏下方的“新建”选项,然后接着按屏幕下方“存储器”选项(也就是说,在机床内存中新建程序,如果想在内存卡中新建程序,请选择“存储卡”选项),如下图:

三菱M70加工中心CNC系统怎么新建程序操作 三菱加工中心 第3张

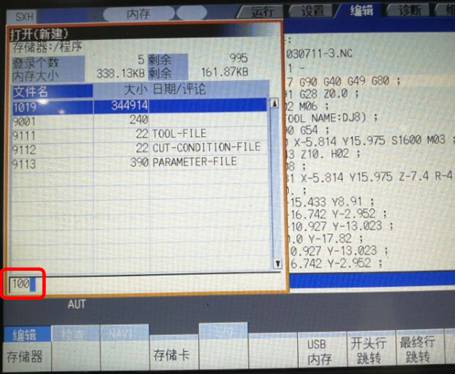

4例如我们想新建一个100程序可以通过操作机床面板数字键编写“100”,然后接着按输入键三菱M70加工中心CNC系统怎么新建程序操作 三菱加工中心 第4张”,就完成了程序的新建。如下图:

三菱M70加工中心CNC系统怎么新建程序操作 三菱加工中心 第5张

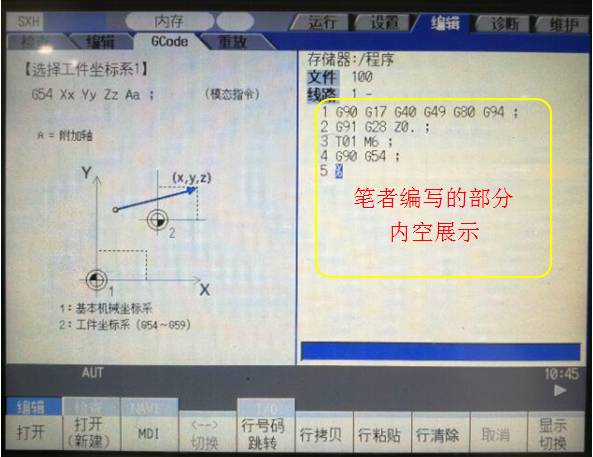

5、然后显示屏将会出程序编辑界面,用户就可以在里面编写自己的程序内容啦。编写完成后,按输入键三菱M70加工中心CNC系统怎么新建程序操作 三菱加工中心 第6张”就完成了 程序的保存。如下图:

三菱M70加工中心CNC系统怎么新建程序操作 三菱加工中心 第7张

以上就是三菱M70系统新建一个程序的操作。希望大家能更多的转发与分享,帮助更多像您一样努力学习技术的人。
