法兰克加工中心CNC数控系统CF卡在线加工

技术小编 0

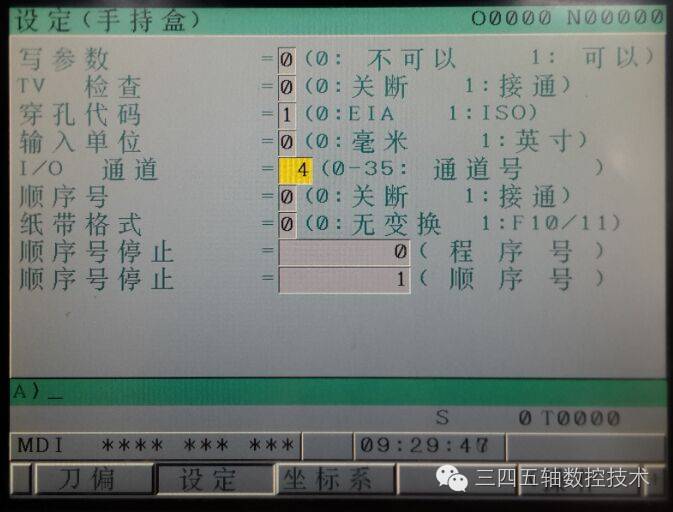

温馨提示使用CF卡在线加工前,请确认I/O通道已打开,否则无法读取数据,如下图:

法兰克加工中心CNC数控系统CF卡在线加工 法兰克加工中心 第1张

如I/O通道未打开,请浏览文章开头“I/O通道设定操作篇”;如果已打开,请跳跃至文章后方浏览使用CF卡在线加工操作篇


1、I/O通道设定操作步骤:

(1)首先将机床模式开关打到“MDI”状态,如下图:

法兰克加工中心CNC数控系统CF卡在线加工 法兰克加工中心 第2张

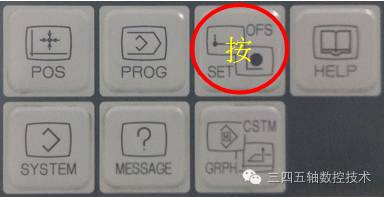

(2)然后按操作面板上的“SET/OFS”功能键,如下图:法兰克加工中心CNC数控系统CF卡在线加工 法兰克加工中心 第3张

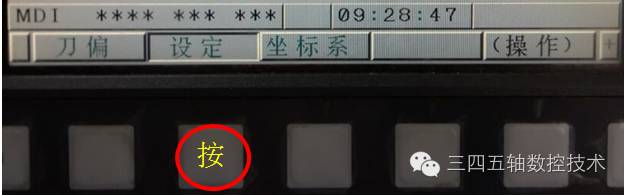

(3)然后按显示屏界面下方的“设定”选项,如下图:法兰克加工中心CNC数控系统CF卡在线加工 法兰克加工中心 第4张

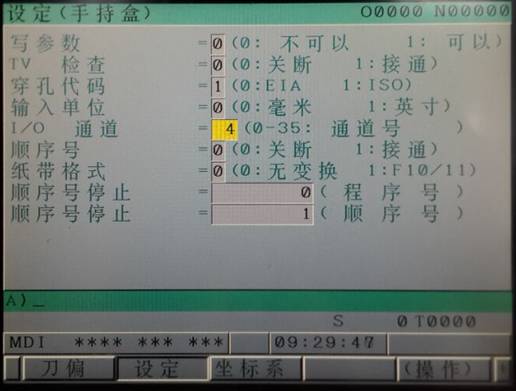

(4)然后使用上下键“法兰克加工中心CNC数控系统CF卡在线加工 法兰克加工中心 第5张”将光标移动到I/O通道参数设定位置,然后按操作面板上的数字“法兰克加工中心CNC数控系统CF卡在线加工 法兰克加工中心 第6张”,然后按操作面板上的输入键“法兰克加工中心CNC数控系统CF卡在线加工 法兰克加工中心 第7张”输入数字“4”,完成了I/O通道的设定。如下图:法兰克加工中心CNC数控系统CF卡在线加工 法兰克加工中心 第8张




2、直接读取CF卡中的程序操作步骤:

(1)将机床模式开关打到”DNC”连线状态,如下图:

法兰克加工中心CNC数控系统CF卡在线加工 法兰克加工中心 第9张

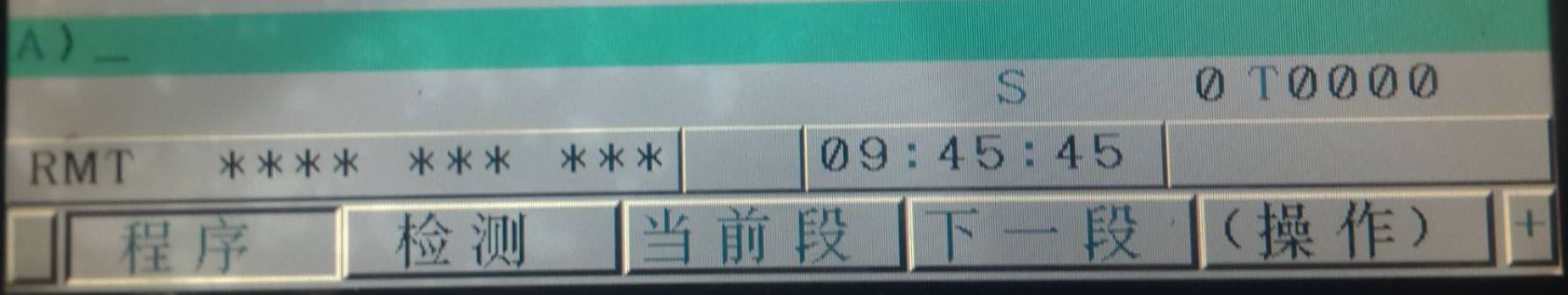

(2)按操作面板上的“法兰克加工中心CNC数控系统CF卡在线加工 法兰克加工中心 第10张”功能键进入到显示屏“程序”界面(按2次可实现坐标界面与程序界面的互换),如下图:法兰克加工中心CNC数控系统CF卡在线加工 法兰克加工中心 第11张

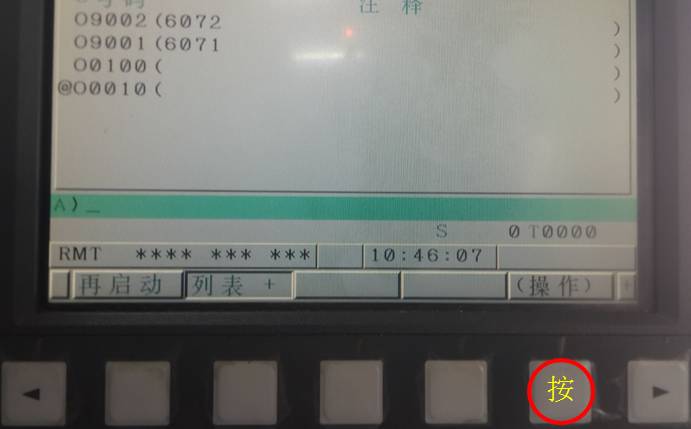

(3)通过扩展键“法兰克加工中心CNC数控系统CF卡在线加工 法兰克加工中心 第12张”翻菜单,选择“列表”选项后并按右侧的“操作”选项,如下图:法兰克加工中心CNC数控系统CF卡在线加工 法兰克加工中心 第13张

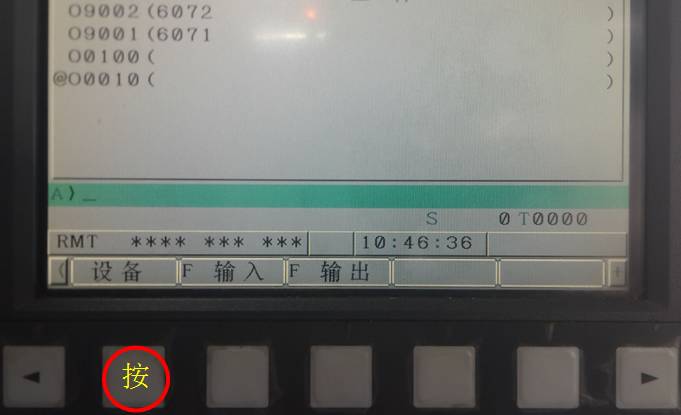

(4)进入“操作”选项界面后,按“设备”选项(可通过右软键“法兰克加工中心CNC数控系统CF卡在线加工 法兰克加工中心 第14张”翻菜单查找)如下图:法兰克加工中心CNC数控系统CF卡在线加工 法兰克加工中心 第15张

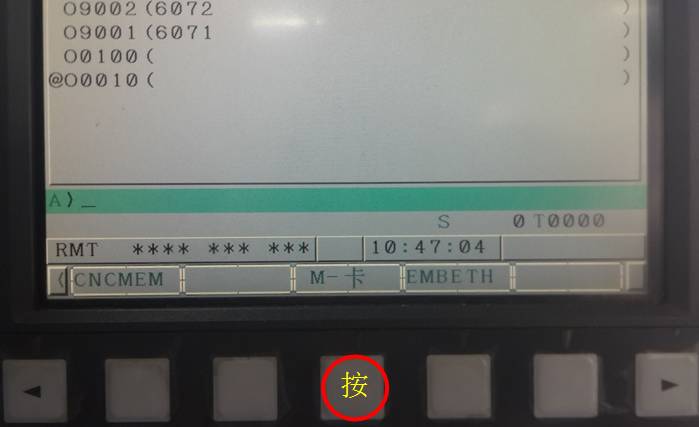

(5)进入到“设备”选项界面后,按“M-卡”,如下图:法兰克加工中心CNC数控系统CF卡在线加工 法兰克加工中心 第16张

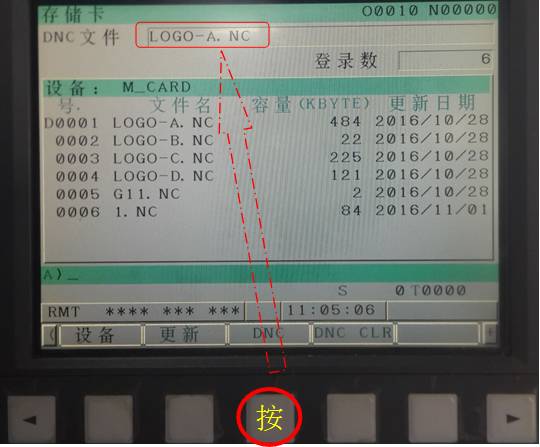

(6)进入到“M-卡”显示界面后,输入程序名前面的设备号,然后按显示屏界面下方的“DNC”键,程序就被读取完成(例如您想运行LOGO-A.NC程序,输入设备号“1”,然后按“DNC”键,程序就被选中)。如下图:法兰克加工中心CNC数控系统CF卡在线加工 法兰克加工中心 第17张

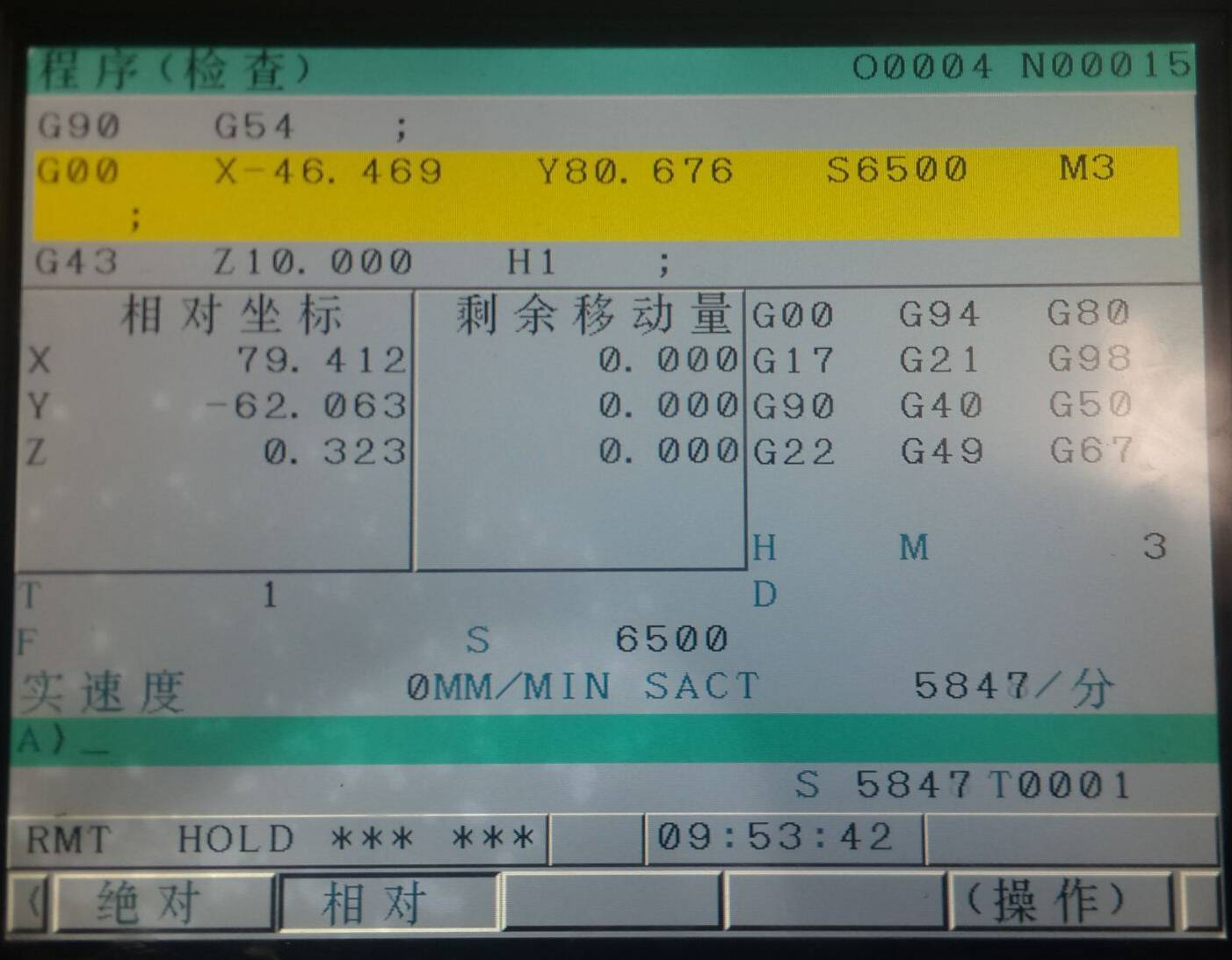

(7)程序读取后,就可直接在DNC连续状态下按“循环启动”按钮,就可以运行程序了,此时返回"PROG"程序界面,就可以看到运行的程序内容了。如下图:法兰克加工中心CNC数控系统CF卡在线加工 法兰克加工中心 第18张


注意,在程序运行前,一定要将卡中的程序事先修改好,因CF卡在线加工暂不支持在机床界面修改程序。
