怎么看懂机械图纸?如何看懂数控加工图纸?

技术小编 0


网友回答:

如何看懂机械图纸,就我的理解我说几点:

第一,如果你一上来就拿一张图看,那你肯定看不懂,所以高校里一般就是先学机械制图,把那个标注啊,剖面啊,视图啊等等的学会,当然这只是停留在纸面上的。如果你停留在这个阶段,那么我推荐你看一本书《画法几何与工程制图》,如下图。先把理论知识学好。

怎么看懂机械图纸?如何看懂数控加工图纸? 机械加工 第1张


第二,如果你学好了这个理论知识,或者已经在学了,那么接下来就是要培养你的空间想象能力,那么如何培养,如果你在学校,那么建议你去你们的模型室,然后从三个视角观看每一个模型,并且与书本上的对比,然后自己在纸上画出来,知道你能够通过三视图,完全把东西想象出来。久而久之,你的空间想象能力会增强。假如你在企业,那么你就要深入车间,观察你们的产品,并且与你们的图纸进行对比,知道图纸上每一个细节,你都能理解,并且能够在产品上找到这个对应的结构,久而久之,你会对所看的图纸非常了解。


怎么看懂机械图纸?如何看懂数控加工图纸? 机械加工 第2张


第三,也就是进阶阶段,因为机械这个东西,无非各种结构的组合,那么通过你现有产品的积累,通过你之前的大脑构想,你随便拿一张图纸过来,你就能大概知道成品是个什么样,无非一些公差配合你得仔细看,我觉得重要的就是,你看了图纸,就能想象出大概什么样,这个才是最关键。

最后总结下,我也是从高校过来的,当时机械制图很差,后来我去模型室闭关1个月,天天就看那些模型,然后自己画,周而复始,最后考试接近满分,现在我从事机械行业,也是经常到车间看产品,丰富产品在大脑中的具象。



网友回答2

工作中要经常接触各类零件图纸,使用视图、剖视图、剖面图表示零件的内外结构;各部分的轮廓尺寸及转变。

怎么看懂机械图纸?如何看懂数控加工图纸? 机械加工 第3张

▌ 正投影法

投影时投影线都相互平行,投影线与投影面相垂直的平行投影法。

怎么看懂机械图纸?如何看懂数控加工图纸? 机械加工 第4张

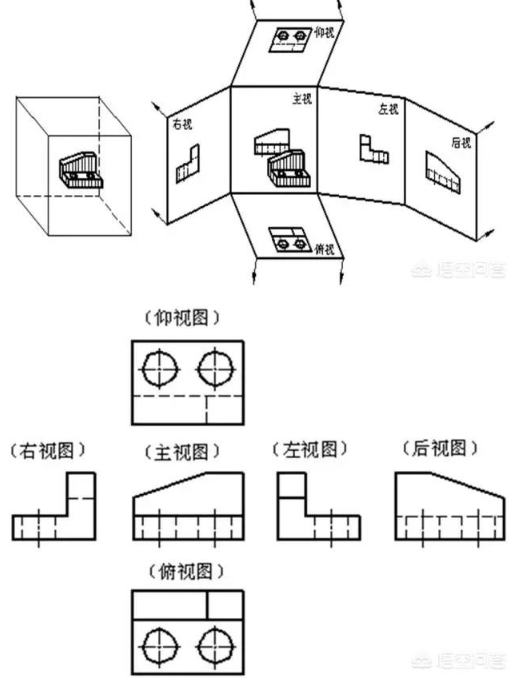

1. 基本视图

怎么看懂机械图纸?如何看懂数控加工图纸? 机械加工 第5张

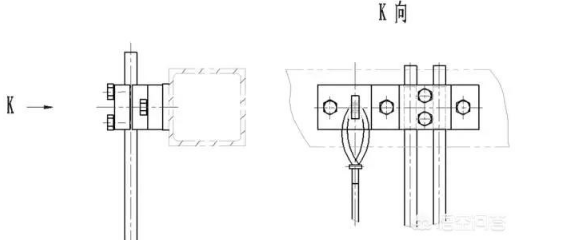

2. 向视图

怎么看懂机械图纸?如何看懂数控加工图纸? 机械加工 第6张

3. 局部视图

怎么看懂机械图纸?如何看懂数控加工图纸? 机械加工 第7张

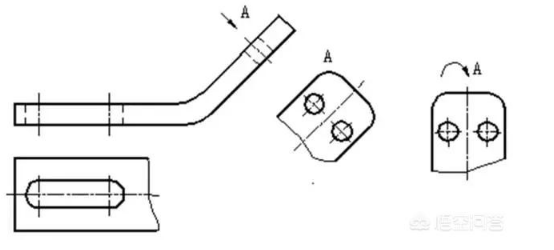

4. 斜视图

怎么看懂机械图纸?如何看懂数控加工图纸? 机械加工 第8张

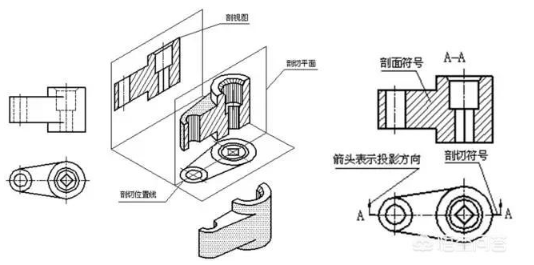

5. 剖视图

怎么看懂机械图纸?如何看懂数控加工图纸? 机械加工 第9张

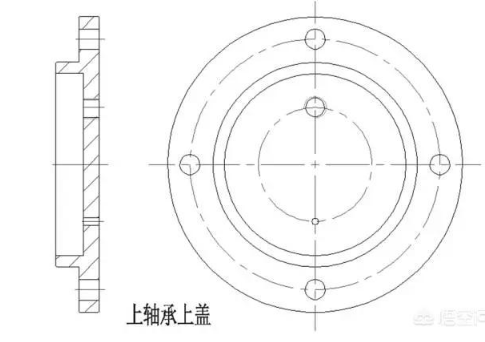

1)全剖视图

怎么看懂机械图纸?如何看懂数控加工图纸? 机械加工 第10张

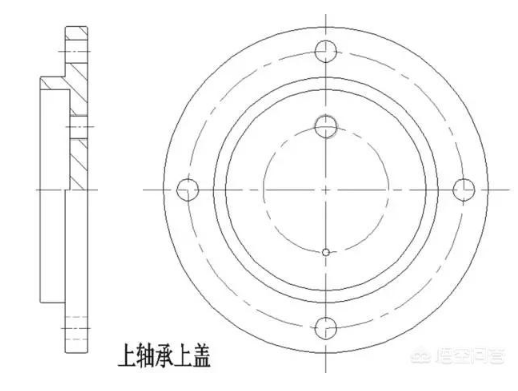

2)半剖视图

怎么看懂机械图纸?如何看懂数控加工图纸? 机械加工 第11张

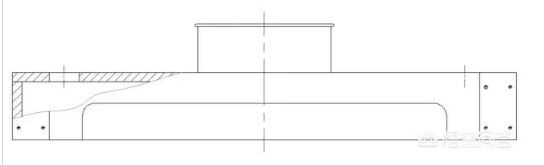

3)局部剖视图

怎么看懂机械图纸?如何看懂数控加工图纸? 机械加工 第12张

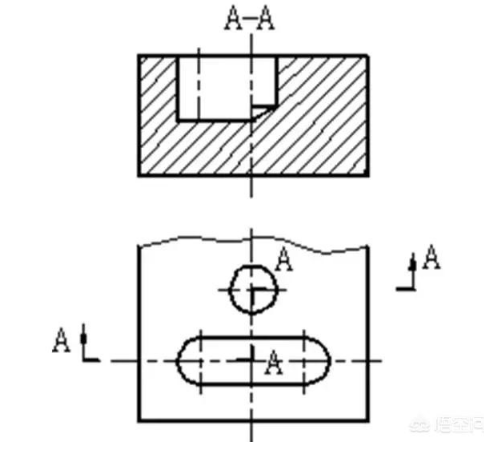

4)阶梯剖

怎么看懂机械图纸?如何看懂数控加工图纸? 机械加工 第13张

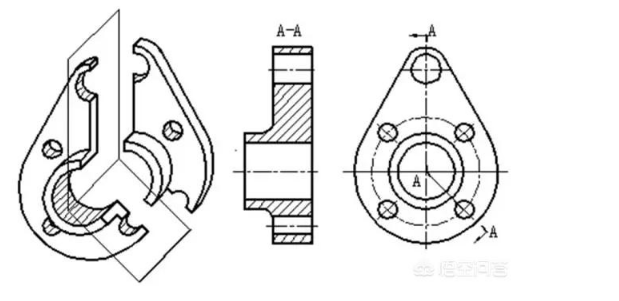

5)旋转剖

怎么看懂机械图纸?如何看懂数控加工图纸? 机械加工 第14张

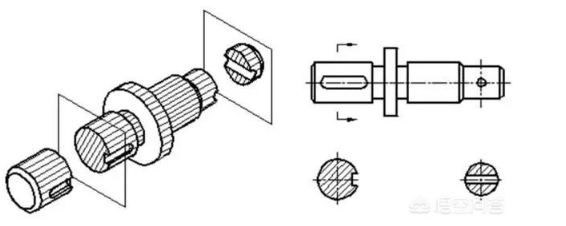

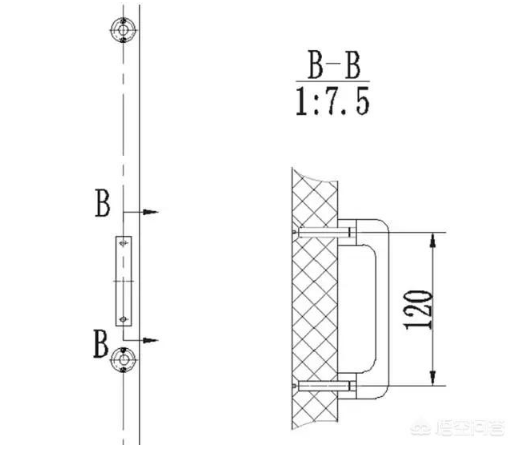

6. 断面图

假想用剖切平面将机件在某处切断,只画出切断面形状的投影并画上规定的剖面符号的图形,称为断面图,简称为断面。

怎么看懂机械图纸?如何看懂数控加工图纸? 机械加工 第15张

▌识读零件图的一般方法和步骤

(1)首先看标题栏,概括了解零件

看标题栏,了解零件名称、材料和比例等内容,从而大体了解零件的功用,从名称判断该零件属于哪一类零件。从材料判断该零件大致的加工方法。从比例判断该零件的实际大小,从而对零件有初步的了解。

(2)分析研究视图,想象结构形状

看视图,分析零件各视图的配置及视图之间的关系,采用的表达方法和表达的内容,运用组合体的读图方法,形体分析法和线面分析法来读懂零件各部分的结构,想象出零件各部分的形状、相对位置及其作用。

(3)分析所有尺寸,弄清尺寸要求

综合分析视图和形体,分析零件的长、宽、高三个方向的尺寸基准,然后从基准出发,以结构形状分析为线索,再了解各形体的定形和定位尺寸,弄清各个尺寸的作用,图形和尺寸表达的是零件的形状和大小,读图时应把视图、尺寸和形状结构三者结合起来分析。

(4)分析技术要求,综合看懂全图

读图时应弄清表面粗糙度、尺寸公差形位公差等技术要求。了解其代号含义。必要时还要联系与该零件有关的零件一起分析。
