螺旋槽数控编程,如何运用Mastercam编程?

技术小编 0

「螺旋槽数控编程,如何运用mastercam编程?」

螺旋槽,运用mastercam进行数控编程,需要掌握这个基本方法:如果刀轴指向旋转中心,编程用替换轴刀路;如果刀轴偏离旋转中心,编程用多轴刀路。

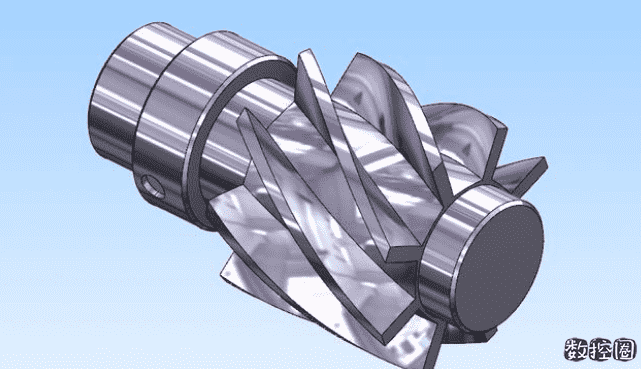

例如,下图工件,在直径42mm的圆柱面上有8个螺旋槽,每个槽的上口宽度为22mm,下口宽度为12mm。如果用直径10mm的立铣刀来铣削螺旋槽侧壁,刀轴显然会偏离旋转中心。

螺旋槽数控编程,如何运用Mastercam编程? mastercam 第1张

对于这样的螺旋槽,粗加工可用mastercam的多轴平行刀路来编程。平行刀路虽然参数很多,但是设置起来非常灵活,可实现沿着螺旋槽的开口、侧面分层切削效果。因此,面对螺旋槽粗编程,建议用平行策略。

螺旋槽数控编程,如何运用Mastercam编程? mastercam 第2张


对于这样的螺旋槽,精加工可用mastercam的多轴曲线刀路来编程。曲线刀路参数设置少,很容易实现沿着螺旋槽壁边一刀切削,还能优化切削联动轴。因此,面对螺旋槽精加工编程,建议用曲线策略。


螺旋槽数控编程,如何运用Mastercam编程? mastercam 第3张


以上是螺旋槽,运用mastercam软件的编程方法,希望这些内容对大家能启到帮助作用!大家要是对文中的模型有兴趣,欢迎在评论区留言。
