华兴数控铣床CNC加工中心数控系统操作面板按钮是什么意思?怎么使用?

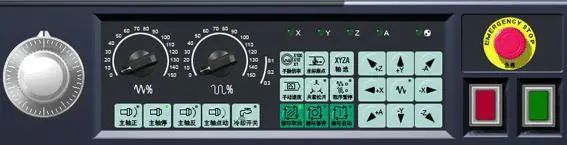

要正确操作华兴数控系统,必须掌握各种功能的操作方法及所显示的各种信息的含义。数控系统提供的全部操作功能可由键盘操作实现。系统的操作面板如图3-1所示:

WA310M 华兴数控铣床CNC加工中心数控系统操作面板按钮是什么意思? 华兴加工中心 第1张

WA310M 华兴数控铣床CNC加工中心数控系统操作面板按钮是什么意思? 华兴加工中心 第2张:进给升/降:在自动、手动下动态调节进给速度F
WA310M 华兴数控铣床CNC加工中心数控系统操作面板按钮是什么意思? 华兴加工中心 第3张主轴升/降:在自动、手动下动态调节主轴转速S(仅在主电机变频调速时有效

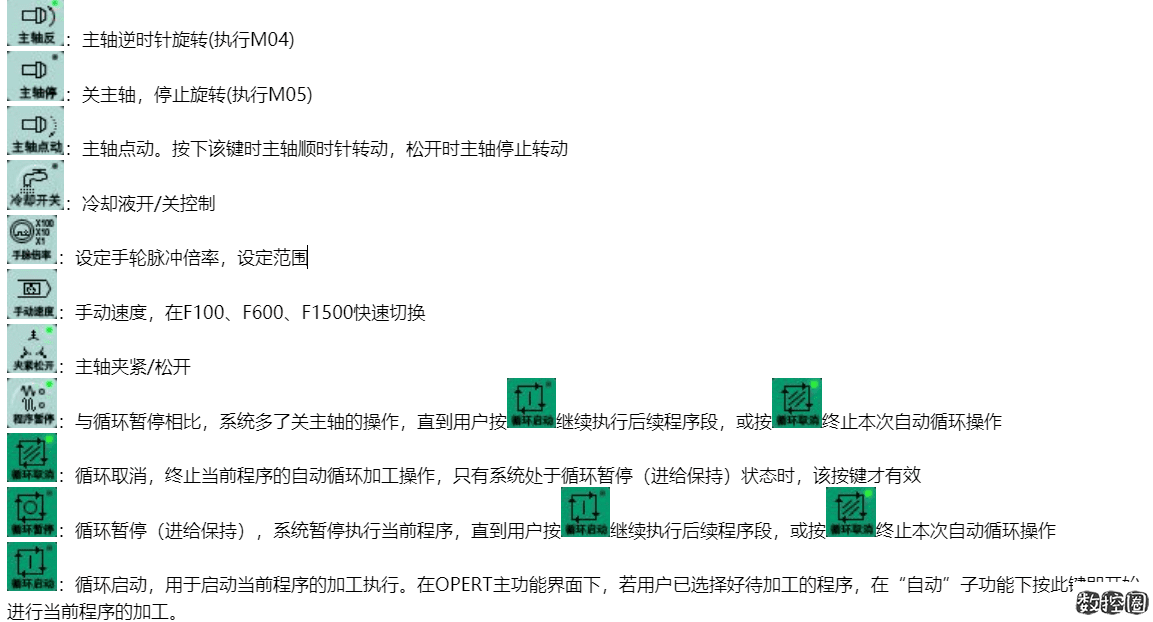

WA310M 华兴数控铣床CNC加工中心数控系统操作面板按钮是什么意思? 华兴加工中心 第4张主轴逆时针旋转(执行M04)
WA310M 华兴数控铣床CNC加工中心数控系统操作面板按钮是什么意思? 华兴加工中心 第5张:关主轴,停止旋转(执行M05)
WA310M 华兴数控铣床CNC加工中心数控系统操作面板按钮是什么意思? 华兴加工中心 第6张主轴点动。按下该键时主轴顺时针转动,松开时主轴停止转动
WA310M 华兴数控铣床CNC加工中心数控系统操作面板按钮是什么意思? 华兴加工中心 第7张:冷却液开/关控制
WA310M 华兴数控铣床CNC加工中心数控系统操作面板按钮是什么意思? 华兴加工中心 第8张:设定手轮脉冲倍率,设定范围:
×1×10×100
WA310M 华兴数控铣床CNC加工中心数控系统操作面板按钮是什么意思? 华兴加工中心 第9张:手动速度,在F100、F600、F1500快速切换
WA310M 华兴数控铣床CNC加工中心数控系统操作面板按钮是什么意思? 华兴加工中心 第10张:主轴夹紧/松开
WA310M 华兴数控铣床CNC加工中心数控系统操作面板按钮是什么意思? 华兴加工中心 第11张:与循环暂停相比,系统多了关主轴的操作,直到用户按WA310M 华兴数控铣床CNC加工中心数控系统操作面板按钮是什么意思? 华兴加工中心 第12张继续执行后续程序段,或按WA310M 华兴数控铣床CNC加工中心数控系统操作面板按钮是什么意思? 华兴加工中心 第13张
终止本次自动循环操作
WA310M 华兴数控铣床CNC加工中心数控系统操作面板按钮是什么意思? 华兴加工中心 第14张:循环取消,终止当前程序的自动循环加工操作,只有系统处于循环暂停(进给保持)状态时,该按键才有效
WA310M 华兴数控铣床CNC加工中心数控系统操作面板按钮是什么意思? 华兴加工中心 第15张:循环暂停(进给保持),系统暂停执行当前程序,直到用户按WA310M 华兴数控铣床CNC加工中心数控系统操作面板按钮是什么意思? 华兴加工中心 第16张继续执行后续程序段,或按WA310M 华兴数控铣床CNC加工中心数控系统操作面板按钮是什么意思? 华兴加工中心 第17张
终止本次自动循环操作
WA310M 华兴数控铣床CNC加工中心数控系统操作面板按钮是什么意思? 华兴加工中心 第18张:循环启动,用于启动当前程序的加工执行。在OPERT主功能界面下,若用户已选择好待加工的程序,在自动子功能下按此键即开始进行当前程序的加工。

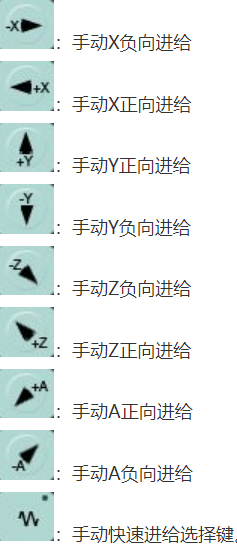

WA310M 华兴数控铣床CNC加工中心数控系统操作面板按钮是什么意思? 华兴加工中心 第19张:手动X负向进给
WA310M 华兴数控铣床CNC加工中心数控系统操作面板按钮是什么意思? 华兴加工中心 第20张:手动X正向进给
WA310M 华兴数控铣床CNC加工中心数控系统操作面板按钮是什么意思? 华兴加工中心 第21张:手动Y正向进给
WA310M 华兴数控铣床CNC加工中心数控系统操作面板按钮是什么意思? 华兴加工中心 第22张:手动Y负向进给
WA310M 华兴数控铣床CNC加工中心数控系统操作面板按钮是什么意思? 华兴加工中心 第23张:手动Z负向进给
WA310M 华兴数控铣床CNC加工中心数控系统操作面板按钮是什么意思? 华兴加工中心 第24张:手动Z正向进给
WA310M 华兴数控铣床CNC加工中心数控系统操作面板按钮是什么意思? 华兴加工中心 第25张:手动A正向进给
WA310M 华兴数控铣床CNC加工中心数控系统操作面板按钮是什么意思? 华兴加工中心 第26张:手动A负向进给
WA310M 华兴数控铣床CNC加工中心数控系统操作面板按钮是什么意思? 华兴加工中心 第27张:手动快速进给选择键。在非模态情况下(位参数20号的第六位为0时),与手动进给键中的任一键同时按下,机床进行快速移动,移动速度由10号系统参数设定;在模态情况下(位参数20号的第六位为1时),每按一次手动快速键,系统切换一次加速状态,比如上电时为非加速模式,按手动进给键时系统进行快速移动,若再按一次手动快速键,则回到手动速度来运动。
