MasterCAM 中2D Pocket 与 高速 2D Area Mill区别

技术小编 1628 0

 MasterCAM 中2D Pocket 与 高速 2D Area Mill区别 mastercam 第1张

公众号内回复CNC数控编程智造送你一份惊喜 MasterCAM 中2D Pocket 与 高速 2D Area Mill区别 mastercam 第2张


一、2D  POCKET

2D Pocket 任何一版本都有,计算时间短,类型有标准、面铣、带岛屿、二次清残、开放轮廓,功能多,设置多,设不好常常会开粗过切、漏刀、扎刀等等。

切削方式中constant overlapsprial最常用,因为这种方式不会有残料产生。

zigzag用于铣面、精加工底面,使用时勾选minmize tool burial防止扎刀;

constant overlap sprial 加工效率高,使用时注意勾选精加工外形解决外形顺逆不一致问题。

设置constant overlap刀路交叉处附加重叠量,防止漏刀。

外形顺铣,选sprial inside tooutside,或sprial outside to intside和逆铣。

2D Pocket 进刀包括斜插、螺旋、和由指定点进刀三种。

 MasterCAM 中2D Pocket 与 高速 2D Area Mill区别 mastercam 第3张


2DArea Mill

2DArea Mill X以上版都有,计算时间长一点,类似2D pocket 的constan overlap sprial切削方式 ,设置少,顺逆控制简单,操作比2D pocket精简,

带岛屿设置同2D 动态加工一样,在加工台阶和避空区域可以节省很多刀路相比POCKET方式。

2D Area Mill 进刀包括沿外形斜插、螺旋两种。

2DArea Mill 在光底面是不种很好的选择,速度快,刀路顺滑。

 MasterCAM 中2D Pocket 与 高速 2D Area Mill区别 mastercam 第4张

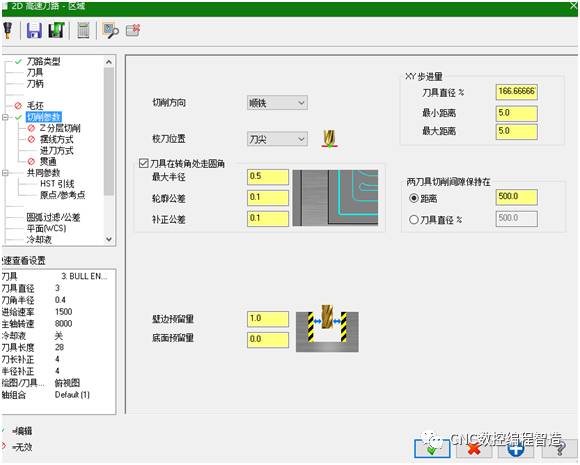

值得注意的是,在设置刀具走圆角处的补正公差不能为0,两刀具切削间隙保持是控制不抬刀距离的,也是一个很重要加工参数。

个人建议,多多体会2D AREA加工底面,会有意想不到的效果,效果和效率都在开粗加工中都优于2D挖槽。
