数控圈-数控CNC加工中出现的工件过切,分中问题,对刀问题,撞机,编程这些问题如何解决?

技术小编 6096 0
一、工件过切:
原因:
1、弹刀,刀具强度不够太长或太小,导致刀具弹刀。
2、操作员操作不当。
3、切削余量不均匀。(如:曲面侧面留0.5,底面留0.15)
4、切削参数不当(如:公差太大、SF设置太快等)。

那么如何改善:

数控圈觉得

1、用刀原则:能大不小、能短不长。
2、添加清角程序,余量尽量留均匀,(侧面与底面余量留一致)。
3、合理调整切削参数,余量大拐角处修圆。
4、利用机床SF功能,操作员微调速度使机床切削达到最佳效果。
二、分中问题:
原因:
1、操作员手动操作时不准确。
2、模具周边有毛刺。
3、分中棒有磁。
4、模具四边不垂直。
改善:
1、手动操作要反复进行仔细检查,分中尽量在同一点同一高度。
2、模具周边用油石或锉刀去毛刺在用碎布擦干净,最后用手确认。
3、对模具分中前将分中棒先退磁,(可用陶瓷分中棒或其它)。
4、校表检查模具四边是否垂直,(垂直度误差大需与钳工检讨方案)。

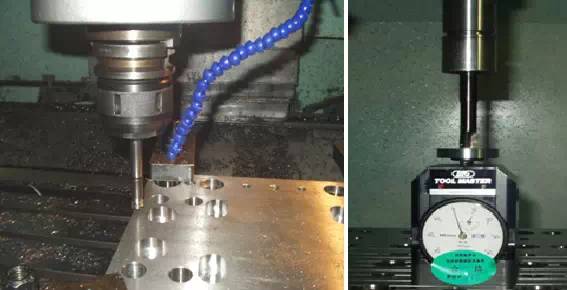

三、对刀问题:
原因:
1、操作员手动操作时不准确。
2、刀具装夹有误。
3、飞刀上刀片有误(飞刀本身有一定的误差)。
4、R刀与平底刀及飞刀之间有误差。
改善:
1、手动操作要反复进行仔细检查,对刀尽量在同一点。
2、刀具装夹时用风枪吹干净或碎布擦干净。
3、飞刀上刀片要测刀杆、光底面时可用一个刀片。
4、单独出一条对刀程序、可避免R刀平刀飞刀之间的误差。
四、撞机-编程:
原因:
1、安全高度不够或没设(快速进给G00时刀或夹头撞在工件上)。
2、程序单上的刀具和实际程序刀具写错。
3、程序单上的刀具长度(刃长)和实际加工的深度写错。
4、程序单上深度Z轴取数和实际Z轴取数写错。
5、编程时座标设置错误。
改善:
1、对工件的高度进行准确的测量也确保安全高度在工件之上。
2、程序单上的刀具和实际程序刀具要一致(尽量用自动出程序单或用图片出程序单)。
3、对实际在工件上加工的深度进行测量,在程序单上写清楚刀具的长度及刃长(一般刀具夹长高出工件2-3MM、刀刃长避空为0.5-1.0MM)。
4、在工件上实际Z轴取数,在程序单上写清楚。(此操作一般为手动操作写好要反复检查)。
五、撞机-操作员:
原因:
1、深度Z轴对刀错误·。
2、分中碰数及操数错误(如:单边取数没有进刀半径等)。
3、用错刀(如:D4刀用D10刀来加工)。

4、程序走错(如:A7.NC走A9.NC了)。

5、手动操作时手轮摇错了方向。

6、手动快速进给时按错方向(如:-X 按 +X)。

改善:

1、深度Z轴对刀一定要注意对刀在什么位置上。(底面、顶面、分析面等)。

2、分中碰数及操数完成后要反复的检查。

3、装夹刀具时要反复和程序单及程序对照检查后在装上。

4、程序要一条一条的按顺序走。

5、在用手动操作时,操作员自己要加强机床的操作熟练度。

6、在手动快速移动时,可先将Z轴升高到工件上面在移动。

六、曲面精度:

原因:

1、切削参数不合理,工件曲面表面粗糙·。

2、刀具刃口不锋利。

3、刀具装夹太长,刀刃避空太长。

4、排屑,吹气,冲油不好。

5、编程走刀方式,(可以尽量考虑走顺铣)。
6、工件有毛刺。
改善:
1、切削参数,公差,余量,转速进给设置要合理。
2、刀具要求操作员不定期检查,不定期更换。
3、装夹刀具时要求操作员尽量要夹短,刀刃避空不要太长。
4、对于平刀,R刀,圆鼻刀的下切,转速进给设置要合理。
5、工件有毛刺:根我们的机床,刀具,走刀方式有直接关系。所以我们要了解机床的性能,对有毛刺的边进行补刀。
