G12/G13圆切削(G12/G13)

1.机能及目的

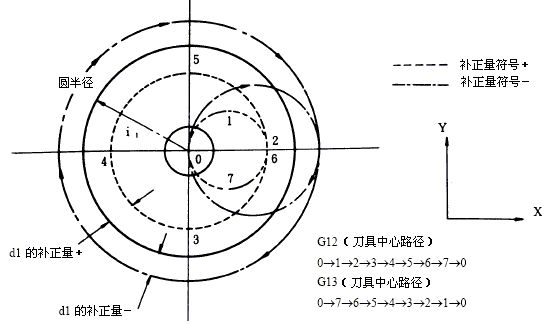

圆切削就是刀具由圆的中心出发作内圆切削,描绘全圆中心的一连串切削动作。

2.格式
G12 (G13) I_ D_F_;
圆切削的旋转方向有G12,G13如以下的区别。
G12:顺时针方向(CW)
G13:反时针方向(CCW)
I:圆的半径(增量值),符号忽略
D:补正号码(补正号码和补正资料不显示在设定显示装置上)

3.详细说明
没有补正号码“D”或不正确的补正号码时,程式异警出现。
“半径I-补正量”是0或负值时,程式异警圆半径错误出现。
补正量的符号,+表示缩小,-表示放大。
圆切削由G17,G18,G19选择目前的平面执行。

G12/G13指令代码_三菱加工中心CNC系统

1.机能及目的
按G指令指定,英制及公制指令的切换可以变更。

2.格式
G20; 英制指令
G21; 公制指令

3.详细说明
G20,G21的切换仅对直线轴有意义,对于旋转轴无意义。G20,G21仅对指令单位进行切换,输入单位不予切换。也就是说,在起始英制处于开关(OFF)时,即使是将加工程序的指令单位以G20切换成英制单位,刀具补正量等待各设定单位仍然保持公制单位不变,就对设定值予以注意。
