NC助理与过滤器的简单配合
关于NC助理：
（NC助理需要在加工模块才能找到）
我先概括一下：

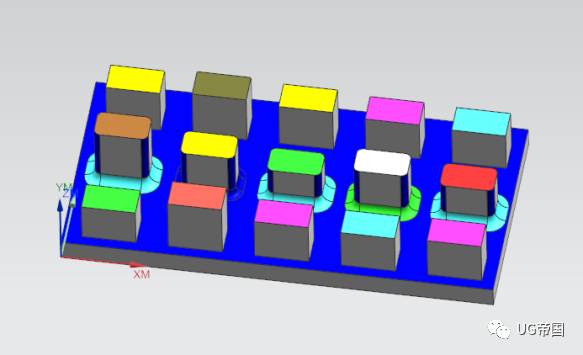

NC助理就是分析当前部件的底角、转角、拔模角及高度，然后给他们涂上颜色。
规则是在同一类型中，同大小或者同高度的给涂上同一颜色。
然后再加看看官方的介绍：
（说实话，他们说的太TM绕了，实在看不下去了，我改了改，希望能符合你的口味。）
使用 NC 助理 命令可以收集加工部件所需的数据。您可以确定：
· 拐角：用以确定侧壁与侧壁之间的拐角半径。
· 圆角：用以确定底面（顶面）和侧壁之间的拐角半径。
· 拔模：用以确定侧壁角度相对于定义矢量的角度。
· 层：用以确定切削深度。在说通俗点就是把所有的平面根据高度涂上颜色。
· （平面指的是垂直于已定义的法向）

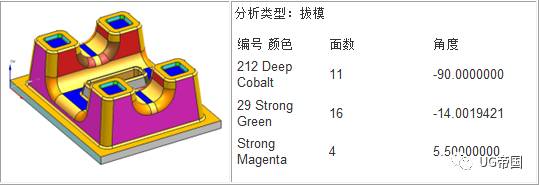

分析信息通过着色模型上的面颜色和信息 窗口中的文本来显示。
（即：可以通过信息窗口查看相关颜色所对应的R角大小、高度等等。。）
基本上这就是NC助理大概了，有很多外挂、辅助插件里面都有类似的命令。
那么这个东西怎么与过滤器怎么配合呢？
毫无疑问，
颜色，将成为他们的桥梁！
看例子：

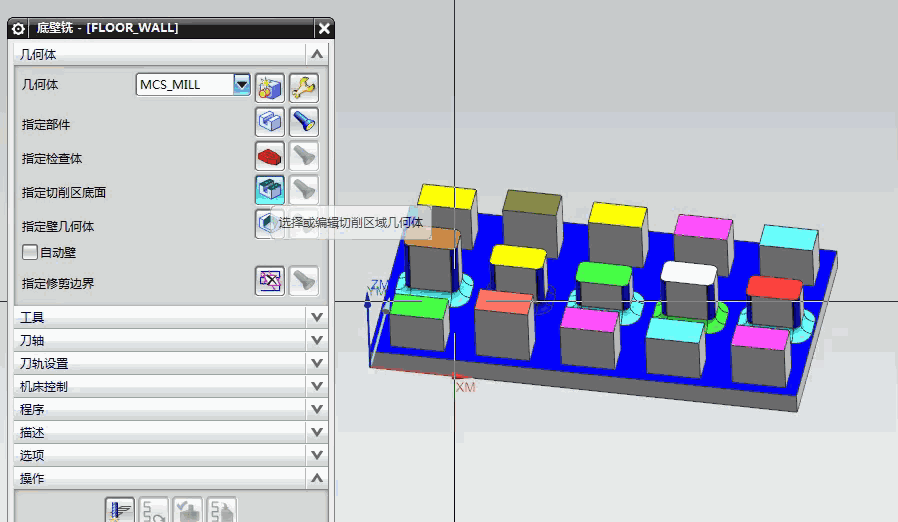

我现在想用平面铣来铣同一高度的粉色面:
① ：指定切削底面

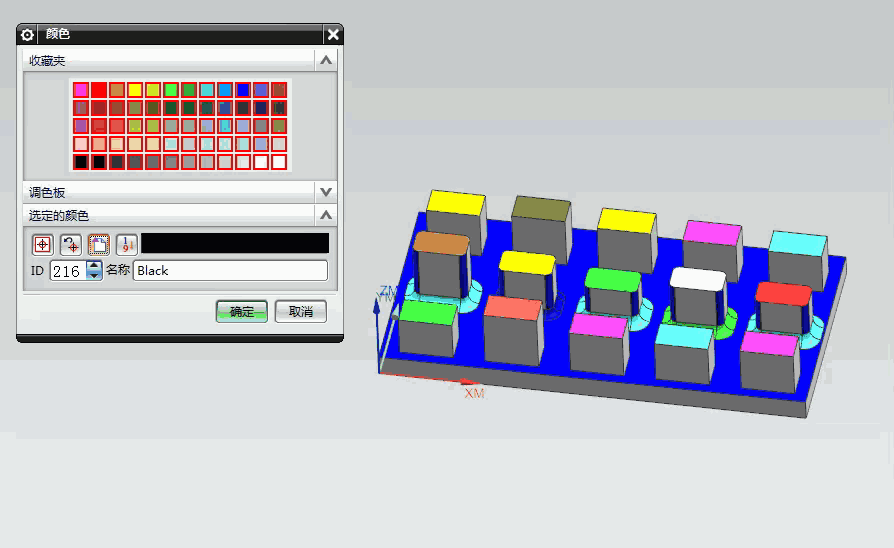

② ：调出颜色过滤器
③ ：选择从对象继承
④ ：确定然后框选区域
⑤ ：确定，已筛选出想加工的面。
总结：借助NC助理分析出的结果，在配合颜色过滤器，就可以在众多对象中选择出你想要的区域。至于更多应用，那就交给各位看官了。
