关于如何确定零件局部残余（底面）?
先来看看刀路图↓↓↓↓↓↓

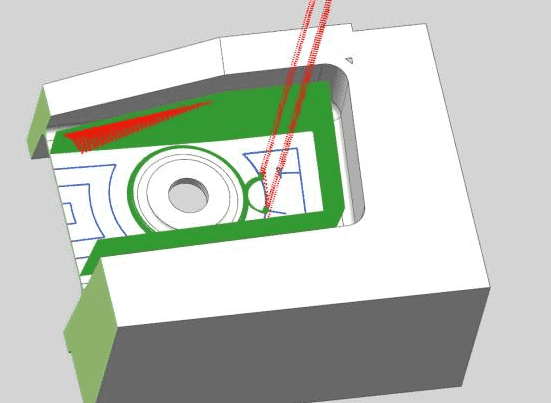

换个颜色看，看的明确一点：绿色的是?12R3精铣侧壁、蓝色的是?20R4精铣底面（↓↓↓↓）
(精侧壁与精底面用一把刀比较好，这样就不会存在接刀棱了。当然，这只是理论情况。)

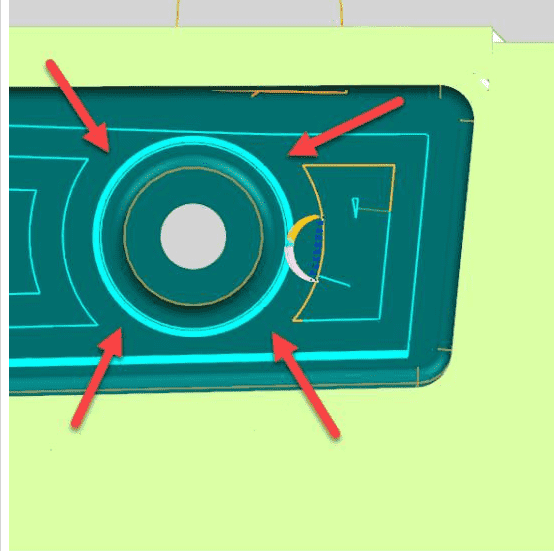

那么问题来了，我如何确定下图中箭头所指处是否有残余呢？当然，我要的是残余形状、大小、位置的绝对准确。（俯视图） ↓↓↓↓
我个人一般都是根据视觉和经验，首先会产生怀疑，然后去验证。不产生怀疑的区域一般不会再UG里去进行验证，仿真之后没有残余就直接上机了。
说一说我一般的验证方法：
方法1：
使用类似“动态圆”的命令，做一个刀具切削底径的圆跟随光标进行视觉比较。或者在以刀路为中心，在边缘处画几个底径圆来静态对比。
（缺点：在这个方案中使用这种方法比较费时，且不够准确和直观。）
方法2：
使用3D仿真，然后观察残余情况；（下图为仿真结果）
（仿真精度是精细）
仿真的结果从视觉上看没什么问题，基本上是无残留状态，真的是这样么？。
方案3：
使用第三方仿真软件，如VERICUT等等。
（缺点：这种方案就比较麻烦了，理论上是可以仿真出来的，但是其视觉效果和UG仿真的这个结果差不多。而且一个复杂的零件即使精加工结束，也会有很多地方出现“合理残余”，这分辨的难度就大了。）
还有一种方案，是我最近才发现的。。。（怪我学艺不精），也是为了分析和解决这个问题。

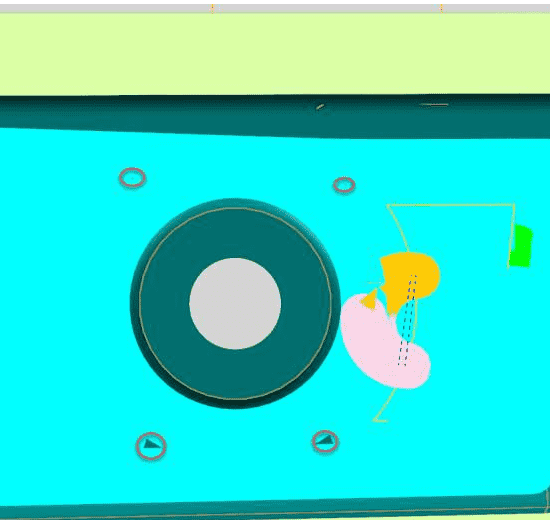

先看效果图：
（四处红色圆圈是后标记所用）
正如上图四处红色圆圈所标记处，残留的位置、形状和大小都很准确的反应出来了，一览无余(而且，这与上机后的残余是一致的)。
如何实现的？

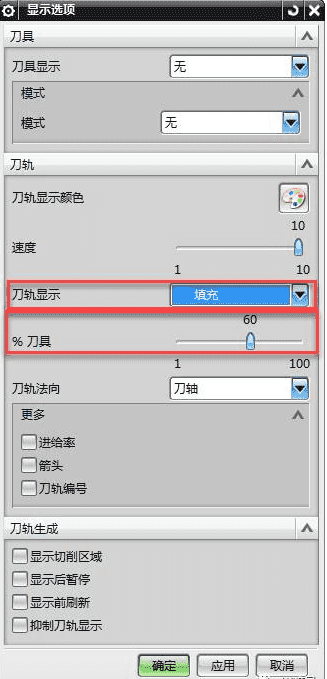

打开操作，点开编辑显示，刀轨显示中选择填充：
而重要的一点就是这个刀具%，这里面为什么是60%？（这个程序是铣底面的?20R4）。应该是可以猜到的，20mm的60%是12mm，也是减去刀R后的刀具底面的切削直径。而另一把刀?12R3的底面切削直径就是50%，也就是6mm。
设置好之后，点击重播。就有如图效果了。
其实，这个部分在程序编制的时候我就注意查看有没有残余了。使用UG的3D仿真之后没发现什么问题，又再VERICUT里进行了仿真。仿真的时候一般不太注意残留的问题，并且残余更多的是视觉上看的，根本没有发现，所以，才铸成大错，遗憾终生~~哈哈哈
当然，这个功能也有缺点，你只有对产生怀疑的刀路才能这么做，而这就需要有一定的经验了。还有一点，这种操作反应出来的残余仅仅是实际残余的最底部平面，实际残余应该是一个三角体。当然了，这两点都无伤大雅。
