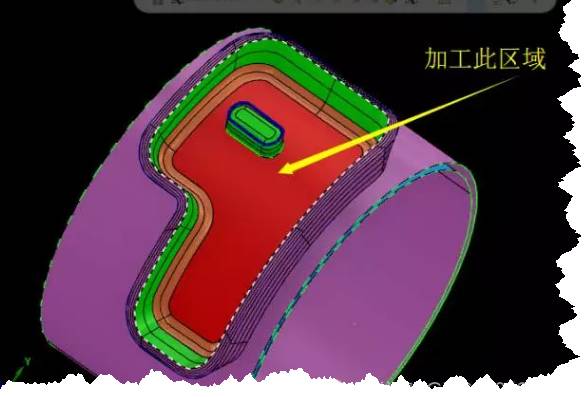

身边的朋友发了一个图，问我用MASTERCAM四轴的做法，很抱歉因为一直没有及时回复，今天和大家一起探讨四轴加工在MASTERCAM中用替换轴的简单做法。我没有引用他的原图，在MASTERCAM2017中画了一个如下的柱体零件，用四轴旋转加工上面的凹 槽。
02

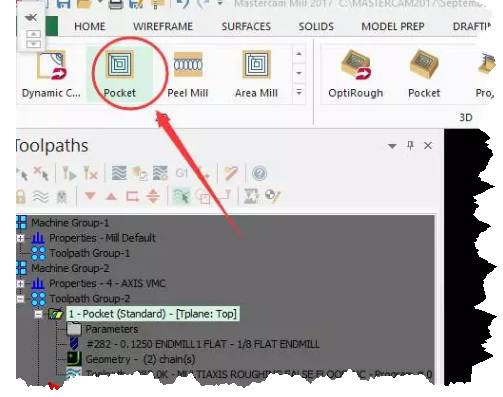

这也是一个典型的四轴加工零件，我们用2D加工的挖槽加工，采用替换Y轴展开缠绕的方法生成四轴的刀路，加工策略还是选择2D的挖槽加工，
03

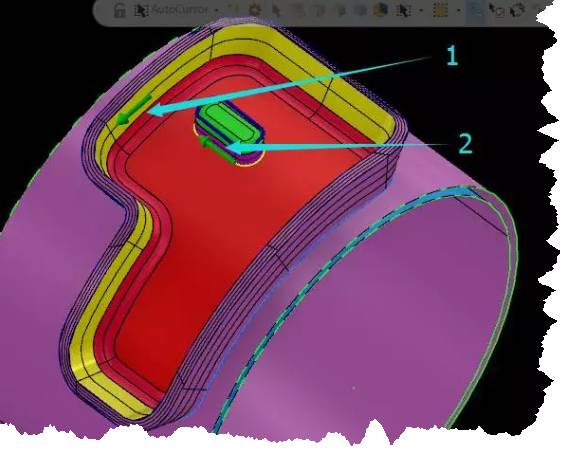

选择加工区域内外的两条边界线，
04

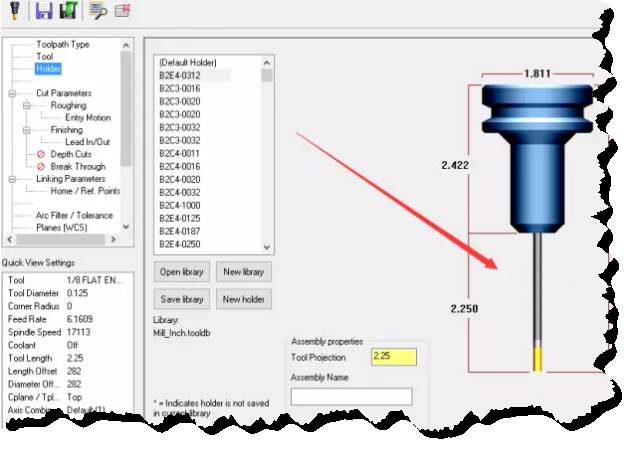

打开挖槽的参数面板，前面的参数在以前的内容我们都讲过，此处飘过。但是一定要记得定义一把刀柄，
05

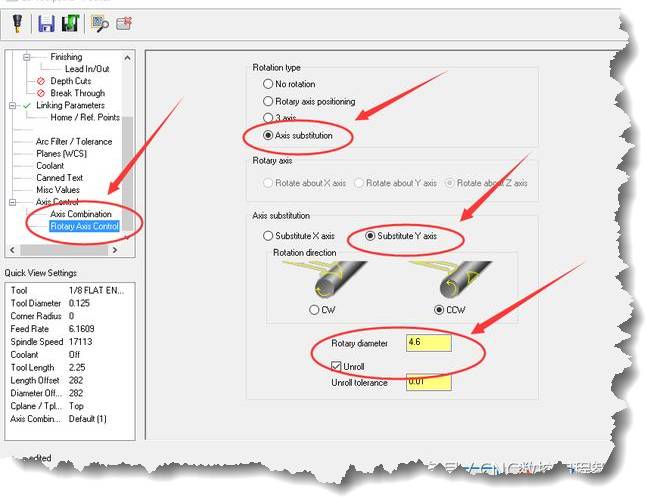

找到旋转轴控制，点选替换轴选项，选择替换Y轴，旋转直径输入工件的回转直径。
06

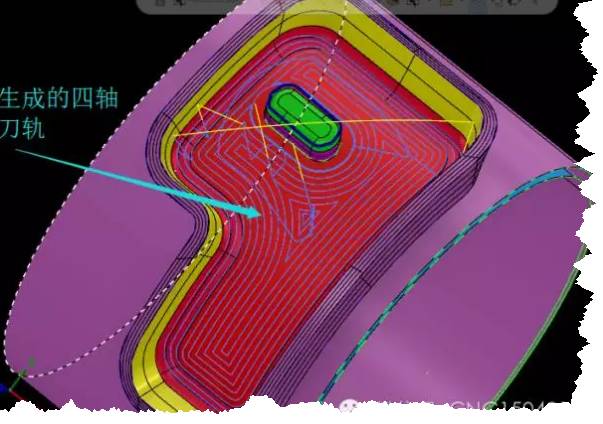

生成的四轴刀路如下，
07
动
08
置换轴策略在算法上存在着一定的误差，适用于开粗和精度要求不太高的场合，如果精加工应选用算法更为精确的CAM策略。
