法兰克加工中心系统相对坐标自动计算除以2,如何自动计算中心

技术小编 10928 0



每次在建立加工坐标系时,我们都会用到相对坐标来进行计算,对于一些不是很会口算的操作人员来说,特别是碰到尾数是奇数的时候,显得更加的困难,就只能借助计算器或把自己心爱的手机掏出来进行计算,其实,法兰克系统也有自己的计算器,请看下面的操作方法……


例如:

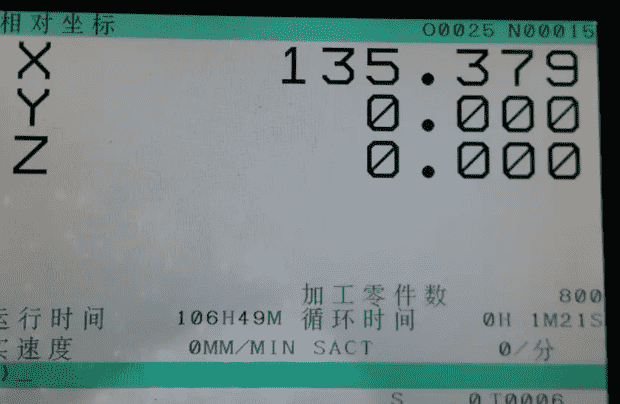

1.相对坐标界面显示:X135.379,如下图:

法兰克加工中心系统相对坐标自动计算除以2,如何自动计算中心 加工中心 第1张


2.将机床模式开关打到"MDI"手动编辑状态,如下图:

法兰克加工中心系统相对坐标自动计算除以2,如何自动计算中心 加工中心 第2张

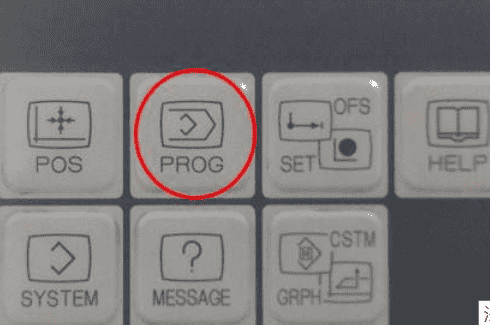

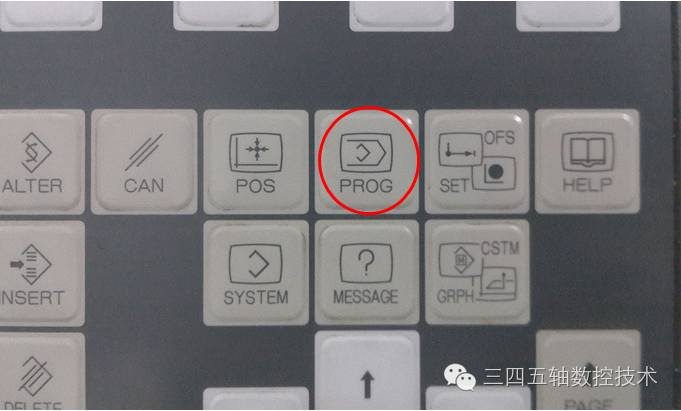

 3.按操作面板上的“PROG”程序功能键,如下图:

法兰克加工中心系统相对坐标自动计算除以2,如何自动计算中心 加工中心 第3张

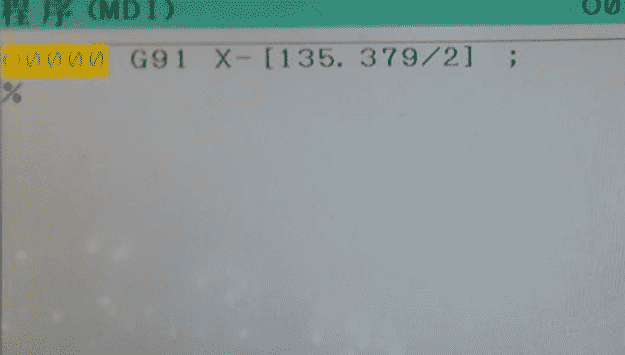

4.在显示屏MDI界面输入"G91 X-[135.379/2];”按"INSERT"(插入键)输入该段程序,如下图:

法兰克加工中心系统相对坐标自动计算除以2,如何自动计算中心 加工中心 第4张

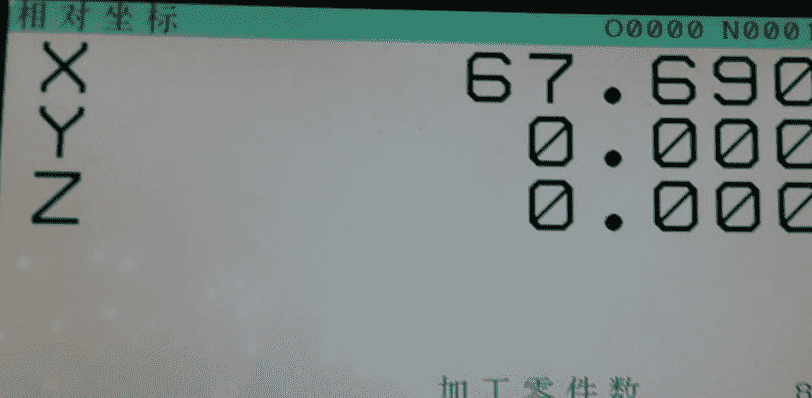

 5.按操作面板上的“循环启动”按钮,机床就快速移动到相对坐标数值[135.379]的一半,此时我们就可以将机械坐标系X值输入到G54坐标系X坐标值中。如下图:

法兰克加工中心系统相对坐标自动计算除以2,如何自动计算中心 加工中心 第5张

 其实这种方法就是简单的利用了系统相对编程自动计算数据的功能,请记住,找正坐标系(分中)的时候将分中棒抬到安全高度。
