螺纹的规格表以及参数

技术小编 441 0



螺丝规格表是衡量螺丝是否标准的数据表。在设计过程当中,生产制造当中,销售过程当中,服务客户过程当中能得到广泛的应用。一个常用螺纹尺寸参数简明速查表,把外螺纹大径和内螺纹小径用一个图表来表示,清楚,明了,简单易懂,方便查询。


常见螺丝


<一>头部剖沟,螺丝刀咀型:


a. Slotted: 一字螺丝种类2

b. Phillips: 十字

c. Phil-Slot: 一字/十字

d. Hex Scoket: 内六角

e. One Way: 单向(只可锁入,不可退出)


<二>螺丝头头型:

a. Flat: 平头(锁入后,顶部与工作件齐平)

b. Oval: 色拉头

c. Round: 圆头

d. Pan: 圆扁头/盘头

e. Truss: 大圆扁头

f. Hex : 六角头


<三> 外观表面处理:

a. Z: Zine-Plated: 镀锌

b. Ni: Ni-Plated: 镀镍

c. Tin-Plated: 镀锡

d. Zine Plated / Green Iridite: 镀锌绿膜处理.

e. Radiant Plated: 镀五彩

f. Passivate: 抗氧化处理

g. Alodial Finish: 无外观处理


<四>螺纹规格:

a. 公制螺丝

螺丝种类1

Ex: M6 x 8 - PPB

M6x1机械牙螺丝, 8mm长, 十字沟槽, 圆扁头, 镀黑.

b. 美制螺丝

美规螺丝一般以番号标示,

如#2-56, #4-40, #6-32, #8-32, #10-24…etc.

Ex: #2-56 (0.086-56): 2 番56 牙

Ex: #4-40 (0.112-40) : 4 番40 牙

Ex: #6-32 (0.138-32) : 6 番32 牙

Ex: #8-32 (0.164-32) : 8 番32 牙

Ex: #10-24 (0.190-24): 10 番24 牙

***牙数为每英寸牙的数量,长度须经过换算才是公制mm 尺寸,1"(英寸)=25.4mm(毫米).***

c. 英制螺丝:

标示皆将分母为8, 再直接称分子之番号.

Ex: 1/8 x 0.50 - PPB : 1 分牙螺丝钉x 0.50" 长, PPB

Ex: 5/16 x 0.50- PPB = 2.5/8 x 0.50 - PPB : 2 分半牙螺丝钉x 0.50" 长, PPB

Ex: 5/32 x 0.50- PPB =1.25/8 x 0.50 - PPB : 1 分2 厘半螺丝钉x 0.50" 长, PPB

Ex: 1/4 x 0.50- PPB= 2/8 x 0.50 - PPB : 2分牙螺丝钉x 0.50" 长, PPB

注: 有时会标示粗牙或细牙

UNF: 细牙:电子业较常用

UNC:粗牙: 重机械结构较常用

Ex: 3/8 x 0.50 UNF -PPB : 3分细牙螺丝钉x 0.50" 长, PPB.

或以英制外径表示,

如0.086-56, 0.112-40 , 0.138-32 , 0.164-32 , 0.190-24…etc.

Ex: 632 - 8 - PPB.

***英制螺丝外径和长度长度须经换算才是公制mm 尺寸,1"(英寸)=25.4mm(毫米).***

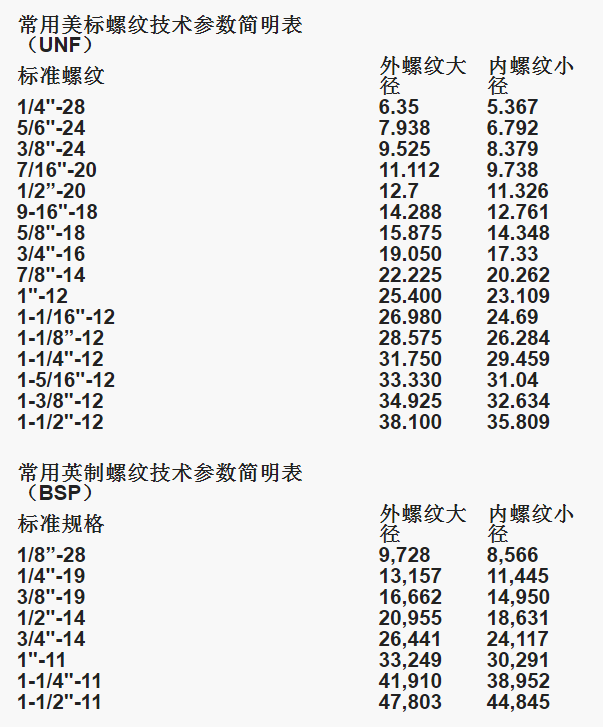

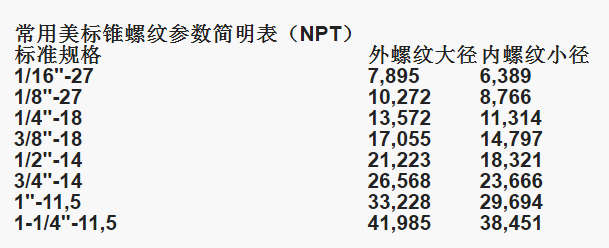

常用螺纹尺寸参数简明速查表:

螺纹的规格表以及参数 数控技术 第1张

螺纹的规格表以及参数 数控技术 第2张

螺纹的规格表以及参数 数控技术 第3张
