什么是PT螺纹,NPT螺纹,G螺纹,公制螺纹?有什么区别?

技术小编 0


一些关于螺纹的基础知识,赶紧查漏补缺吧!



NPT,PT,G 都是管螺纹

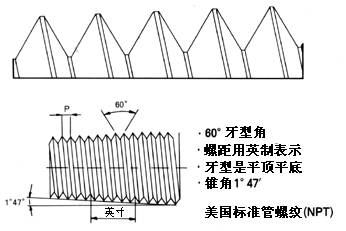

NPT 是 National (American) Pipe Thread 的缩写,属于美国标准的 60 度锥管螺纹,用于北美地区.国家标准可查阅 GB/T12716。


什么是PT螺纹,NPT螺纹,G螺纹,公制螺纹?有什么区别?-第1张图片-数控圈 什么是PT螺纹,NPT螺纹,G螺纹,公制螺纹?有什么区别? 数控技术


PT 是 Pipe Thread 的缩写,是 55 度密封圆锥管螺纹,属惠氏螺纹家族,多用于欧洲及英联邦国家.常用于水及煤气管行业,锥度规定为 1:16. 国家标准可查阅 GB/T7306。


G 是 55 度非螺纹密封管螺纹,属惠氏螺纹家族,标记为 G 代表圆柱螺纹,国家标准可查阅 GB/T7307。


另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径,单位是英吋。行内人通常用分来称呼螺纹尺寸,一吋等于8分,1/4 吋就是2分,如此类推。


G 就是管螺纹的统称(Guan),55、60度的划分属于功能性的,俗称管圆。即螺纹由一圆柱面加工而成。


ZG俗称管锥,即螺纹由一圆锥面加工而成,一般的水管接头都是这样的,国标标注为Rc。


公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示,这是它们最大的区别。


公制螺纹是60度等边牙型,英制螺纹是等腰55度牙型,美制螺纹60度。


公制螺纹用公制单位, 美英制螺纹用英制单位。


管螺纹主要用来进行管道的连接,其内外螺纹的配合紧密,有直管与锥管两种。公称直径是指所连接的管道直径,显然螺纹直径比公称直径大。1/4、1/2、1/8是英制螺纹的公称直径,单位是英寸。


螺纹的角度:公制和美制螺纹都是60度,英制是55度,TM水管螺纹是30度、SM针车螺纹和BC螺纹也是60度、公制梯形螺纹30度、英制梯形螺纹29度、台形螺纹(TW29度 TR和TM30度)。


普通螺纹:公制螺纹 M;英制W;美制UNC、UNE、UNEF。


管螺纹:英制PS、PT、PF ;美制NPS、NPT、NPTF、NPSM。


风嘴螺纹:CTV、TV 1/4-20的外径尺寸是

1A:0.2367-0.2489(6.012-6.322);

2A:0.2408-0.2489(6.116-6.322);

3A:0.2419-0.2500(6.1443-6.350)。


英制螺纹: 按照公称尺寸和每英寸牙数制定规格 。


如1/4"-20 ,3/4"-10, 1"-8 ,1/4"-20表示 公称尺寸1/4 即大径为6.35mm(25.4除4=6.35)每英寸20牙,依此类推。


NPT螺纹简要尺寸


管子公称尺寸
in

1/16

1/8

1/4

3/8

1/2

3/4

1

1 ¼

1 ½

2

2 ½

3

3 ½

4

管子外径

in

0.3125

0.405

0.54

0.675

0.84

1.05

1.315

1.66

1.9

2.375

2.875

3.5

4

4.5

mm

7.9

10.3

13.7

17.1

21.3

26.7

33.4

42.2

48.3

60.3

73

88.9

101.6

114.3

每英寸牙数

27

18

14

11 ½

8

螺距:mm

0.9408

1.411

1.814

2.209

3.175

旋合长度:mm

4.064

4.102

5.786

6.096

8.128

8.611

10.16

10.668

11.074

17.323

19.456

20.853

21.438

旋合中径:mm

7.142

9.489

12.487

15.926

19.772

25.117

31.462

40.218

46.287

58.325

70.159

86.068

98.776

111.433
