MasterCAM 共公参数 、刀具重排及重编号

技术小编 1710 0



1 、renumber tool 刀号排序

X以上 各个版本都一样的,设置加工刀具号按递增序列排列,刀具补偿号亦是如此,所有方法正如手法,都是在长期中形成自已的特色。

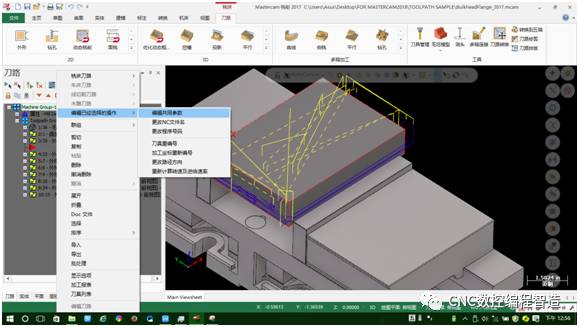

 命令位置如图

MasterCAM 共公参数 、刀具重排及重编号 mastercam 第1张

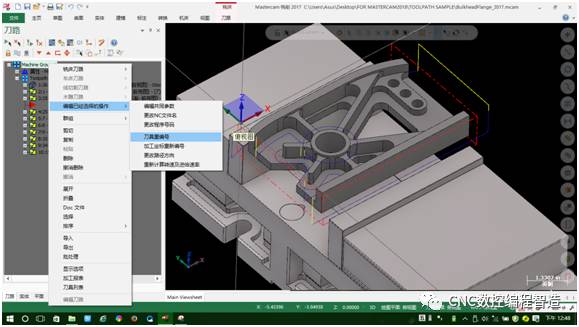

选择机床群组->Editselected operations->renumber tools

MasterCAM 共公参数 、刀具重排及重编号 mastercam 第2张

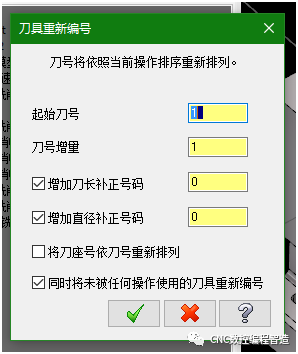

 参数设置如图,刀具补偿地址也是随之而变的,这样可以有效地避免因重刀的问题。



2、change NC file name NC文件重命名

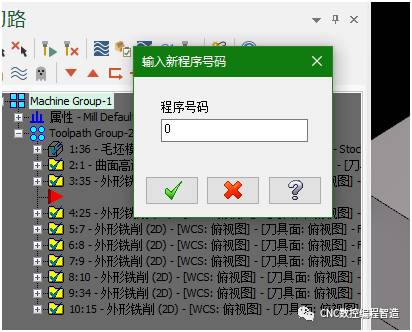

选择操作群组,在右键菜单中选择,修改文件名。

MasterCAM 共公参数 、刀具重排及重编号 mastercam 第3张



这样很好的解决了,多次修改,保存之后出现不能一次完成后处理的问题。

MasterCAM 共公参数 、刀具重排及重编号 mastercam 第4张


3、编辑共公参数

在这个页面可以对已经编好的刀路操作,进行任意参数设置,可以依工艺顺序,可以按刀具,比如某一把精铣刀设置在所有刀路中统一的进给参数与转速,当然在这里可以控制所有操作的切削液的开与关,不再担心有烧刀的风险。

由此可见,是种方式是骨灰级的玩法。

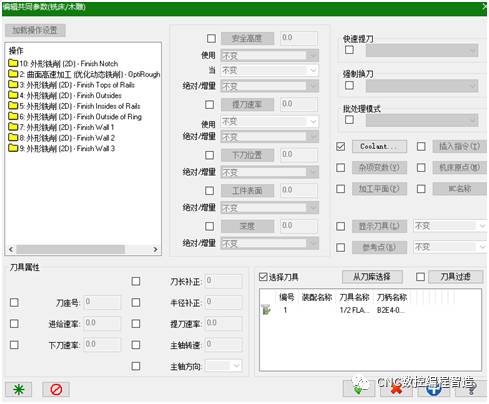

MasterCAM 共公参数 、刀具重排及重编号 mastercam 第5张


几近所有的公共参数都在这里,这是一个全局上的操控,也是一个优化手段。

MasterCAM 共公参数 、刀具重排及重编号 mastercam 第6张


由此而见,任何一种编程软体都是一种手段,不存在好与坏的结论,关键是如何运用,正如十八般武器,你不能说哪个是最厉害的。
