MasterCAM中一把钻刀如何钻出不同的深度的孔

技术小编 2994 0



在很多时候MC都是每钻一层深度的孔都需要写一个新的操作,诚然在同样相对深度的孔系中是例外的。

MC中有木有一在同一直径的钻刀下,钻不同深度的功能呢?

答案是:有!

只是藏的很深,作风正如时下有些人低调,但是在闷声发大财。

当下,我们就把MC深藏不露的东东给慢慢挖出来,让一切尽在不显山露水中进行。

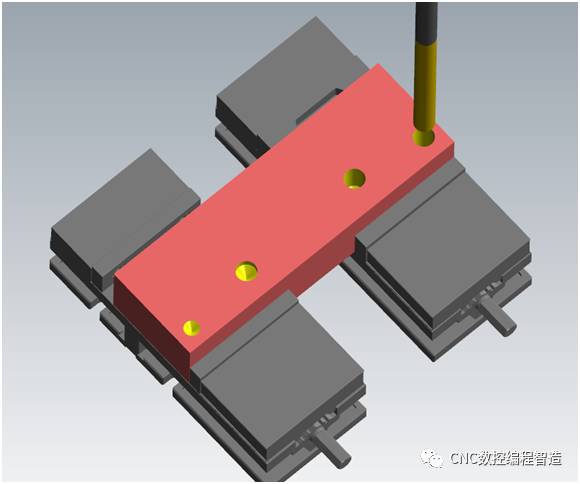

如下,我们用一把钻头在两个夹具的工件上打四个同直径但不同深度的孔,以往的做法是,每一个孔生成一个钻削刀路,但是如今我们可以一个操作完成4个不同深度孔的加工。

MasterCAM中一把钻刀如何钻出不同的深度的孔 mastercam 第1张


1.      我们选择钻孔加工,依次选择四个孔位图素。

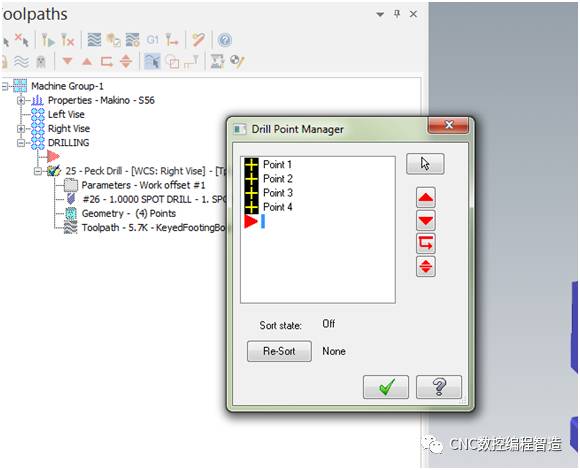

2.      我们点先加工几何,弹出钻孔点管理器。

MasterCAM中一把钻刀如何钻出不同的深度的孔 mastercam 第2张

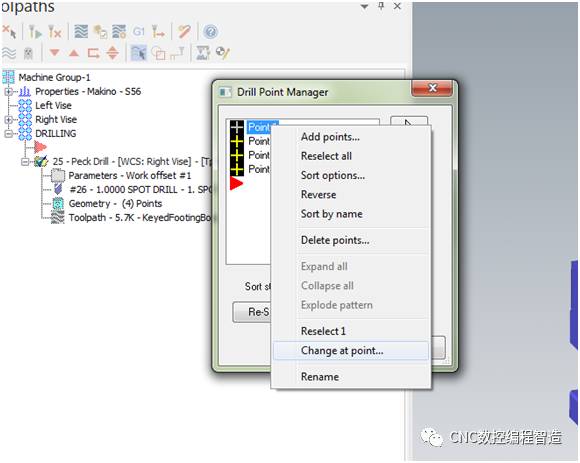

3.      现在所有孔都是先前设好的同一深度,现在找到我们要改变深度的孔,弹出右键菜单。

MasterCAM中一把钻刀如何钻出不同的深度的孔 mastercam 第3张

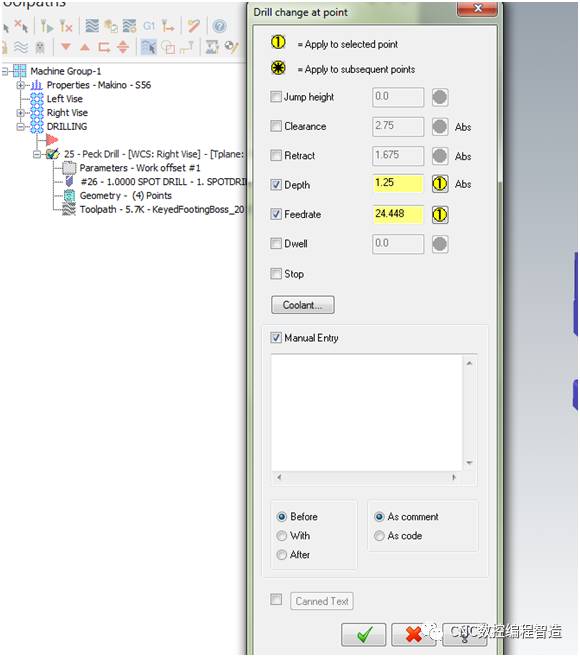

4.      选择改变点功能,得到下面的参数对话框。

MasterCAM中一把钻刀如何钻出不同的深度的孔 mastercam 第4张


5.      在这里就可以修改当前孔位的参数了,如安全高度,深度,进给,当然也可以加入手动输入指令,是不是很强大…….

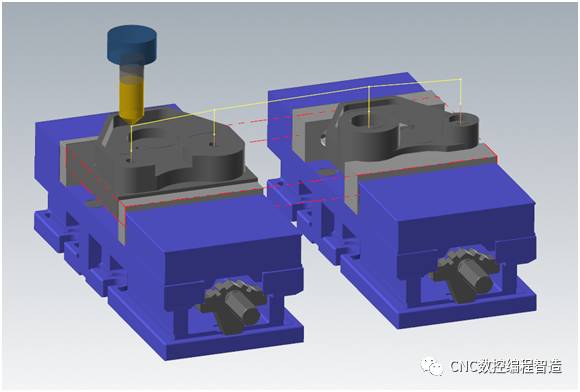

6.      完成后模拟加工效果,尽如所愿,木有问题的。

MasterCAM中一把钻刀如何钻出不同的深度的孔 mastercam 第5张

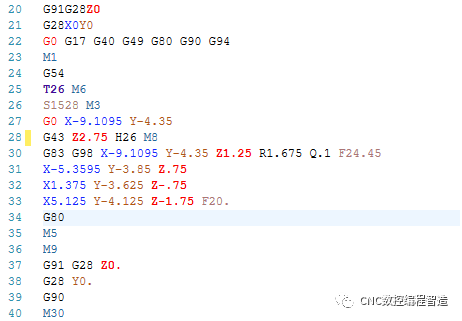

7.      后处理,看看程序,果然在一个G83下出现4个不同Z值的坐标点,此例用的是英寸单位。

MasterCAM中一把钻刀如何钻出不同的深度的孔 mastercam 第6张


以后再看到别人用一个钻孔操作加工一批不同的深度,可不要觉得很神奇哦,你也可以这么任性地玩
