    G73——封闭轮廓复合循环
    格式:G73 I_K_N_L_X_Z_F_
    说明:

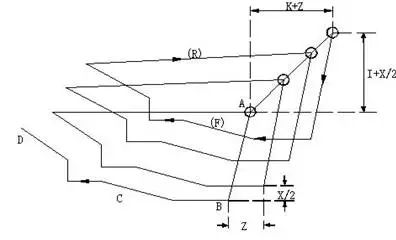

    该功能在切削工件时刀具轨迹为如图所示的封闭回路,刀具逐渐进给,使封闭切削
    回路逐渐向零件最终形状靠近,最终切削成工件的形状,其精加工路径为AB的轨迹。
    这种指令能对铸造、锻造等粗加工中已初步成型的工件,进行高效率切削。

    其中:
    I:X轴方向的粗加工总余量;
    K:Z轴方向的粗加工总余量;
    N:精加工程序段数;
    L:粗切削次数;
    X:X方向精加工余量;
    Z:Z方向精加工余量;
    F:粗加工时G73中编程的F有效,而精加工时处于精加工程序段内的F有效。
    数控G73代码指令_华兴数控车床系统
    图5.2-9
    注意:I和K表示粗加工时总的切削量,粗切削次数为L,则每次X、Z向的切削量为I/L、K/L;
    例:(直径编程)
    N0010 G00 X540 Z390
    N0020 G73 I1440 K60 N6 L20 X.6 Z.3 F2400
    N0030 G00 X80 Z370
    N0040 G01 X80 Z270 F240
    N0050 G01 X80 Z270 F240
    N0050 G01 X150 Z140
    N0060 G02 X350 Z40 I200 K0
    N0070 G01 X400 Z20
    N0080 G01 X520 Z00
    N0090 G00 X540 Z390
    N0100 M02
