华中世纪星HNC21数控系统CNC加工中心如何选择程序?

技术小编 0

选择磁盘程序

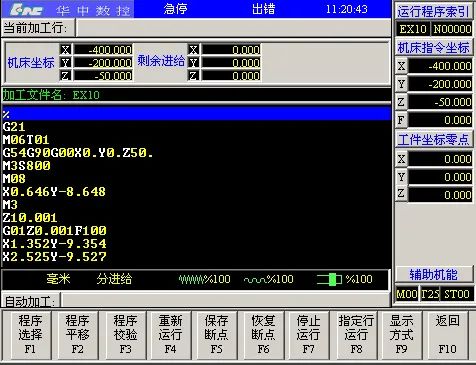

(1) 选择“自动加工”菜单中的“程序选择”;

华中世纪星HNC21数控系统CNC加工中心如何选择程序? 华中加工中心 第1张

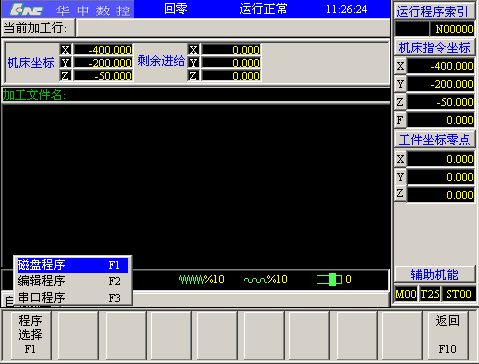

(2)按F1 如下图:

华中世纪星HNC21数控系统CNC加工中心如何选择程序? 华中加工中心 第2张

(3)按华中世纪星HNC21数控系统CNC加工中心如何选择程序? 华中加工中心 第3张 华中世纪星HNC21数控系统CNC加工中心如何选择程序? 华中加工中心 第4张光标选择其中的程序,按“ENTER”键,选中的程序被打开。如下图:

华中世纪星HNC21数控系统CNC加工中心如何选择程序? 华中加工中心 第5张

选择编辑程序

编辑完程序,保存好后若要进行加工,步骤如下:

(1) 选择“自动加工”菜单中的“程序选择”

华中世纪星HNC21数控系统CNC加工中心如何选择程序? 华中加工中心 第6张

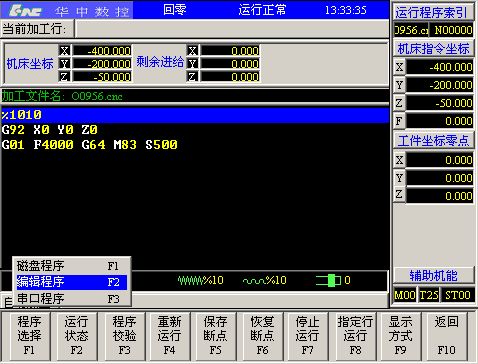

(2) 按F2,所编辑的程序被调出,按华中世纪星HNC21数控系统CNC加工中心如何选择程序? 华中加工中心 第7张键,程序可运行。

块操作

(1) 打开已编辑好的程序,将光标移动到所要定义的块之前,如下图:

华中世纪星HNC21数控系统CNC加工中心如何选择程序? 华中加工中心 第8张

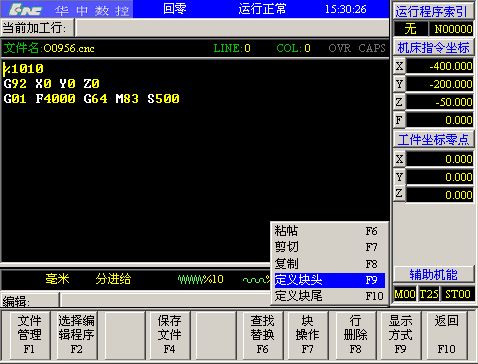

(2) 按F7,用华中世纪星HNC21数控系统CNC加工中心如何选择程序? 华中加工中心 第9张华中世纪星HNC21数控系统CNC加工中心如何选择程序? 华中加工中心 第10张键选择“定义块头”如下图:

华中世纪星HNC21数控系统CNC加工中心如何选择程序? 华中加工中心 第11张

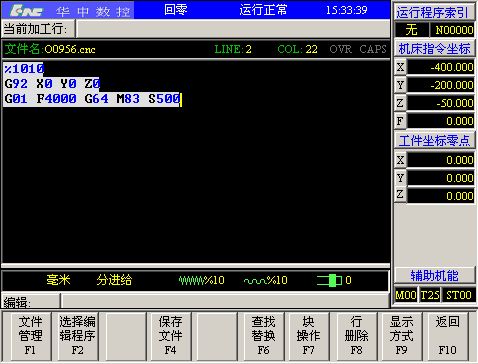

(3) 移动华中世纪星HNC21数控系统CNC加工中心如何选择程序? 华中加工中心 第12张华中世纪星HNC21数控系统CNC加工中心如何选择程序? 华中加工中心 第13张华中世纪星HNC21数控系统CNC加工中心如何选择程序? 华中加工中心 第14张华中世纪星HNC21数控系统CNC加工中心如何选择程序? 华中加工中心 第15张光标键,选择所要定义块的部分如下图:

华中世纪星HNC21数控系统CNC加工中心如何选择程序? 华中加工中心 第16张

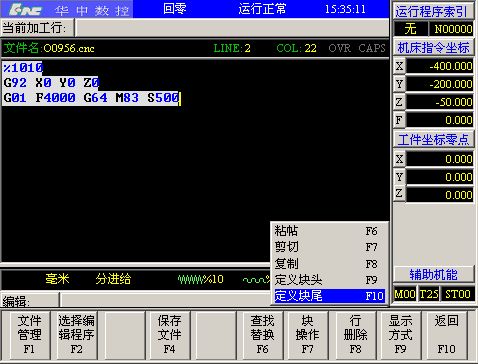

(4) 按F7,选择“定义块尾”,如下图:

华中世纪星HNC21数控系统CNC加工中心如何选择程序? 华中加工中心 第17张

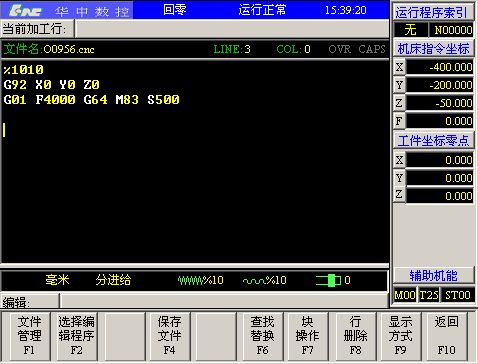

(5) 按F7,选择“复制”或“剪切”后,移动华中世纪星HNC21数控系统CNC加工中心如何选择程序? 华中加工中心 第18张华中世纪星HNC21数控系统CNC加工中心如何选择程序? 华中加工中心 第19张华中世纪星HNC21数控系统CNC加工中心如何选择程序? 华中加工中心 第20张华中世纪星HNC21数控系统CNC加工中心如何选择程序? 华中加工中心 第21张光标键,将光标移动到所要粘贴的位置,如下图:

华中世纪星HNC21数控系统CNC加工中心如何选择程序? 华中加工中心 第22张

(6) 按F7,选择“粘贴”,定义块的部分就被粘贴在光标处,如下图:

华中世纪星HNC21数控系统CNC加工中心如何选择程序? 华中加工中心 第23张
