华中数控铣床CNC如何编辑和删除程序?

技术小编 0

选择当前正在加工的程序进行编辑

选择当前正在加工的程序操作步骤如下

华中数控铣床CNC如何编辑和删除程序? 华中加工中心 第1张

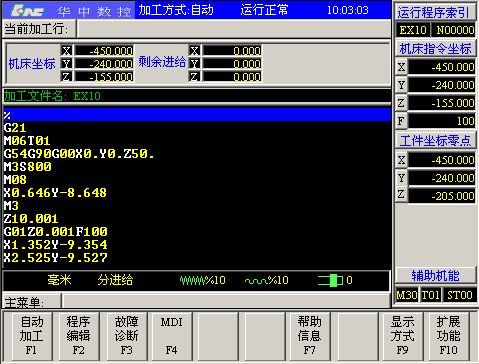

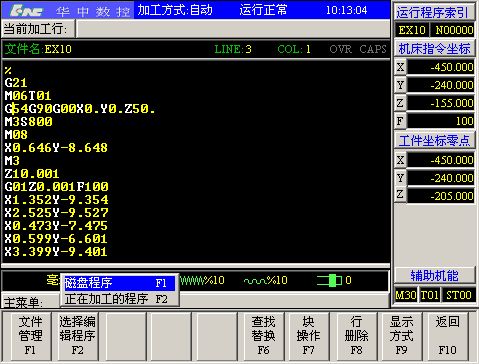

(1) 在调出加工程序后,按F2,按选择编辑程序菜单中按F2选中正在加工的程序选项如下图:

华中数控铣床CNC如何编辑和删除程序? 华中加工中心 第2张

(2) 按光标键既可进行编辑了。

选择一个新文件

新建一个文件进行编辑的操作步骤如下:

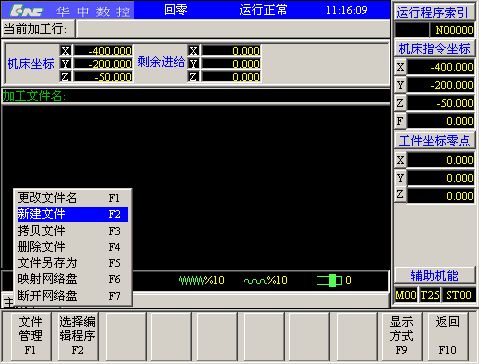

(1) 在“文件管理”菜单中用华中数控铣床CNC如何编辑和删除程序? 华中加工中心 第3张华中数控铣床CNC如何编辑和删除程序? 华中加工中心 第4张选中新建文件选项

华中数控铣床CNC如何编辑和删除程序? 华中加工中心 第5张

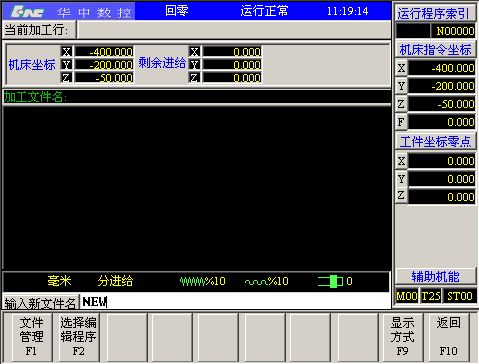

(2) 在输入新文件名栏输入新文件的文件名如NEW

华中数控铣床CNC如何编辑和删除程序? 华中加工中心 第6张

(3) 按Enter 键系统将自动产生一个0 字节的空文件

注意:新文件不能和当前目录中已经存在的文件同名。

保存程序

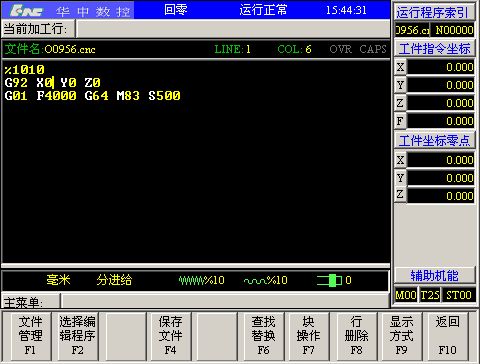

编辑好程序后,按F4保存文件。如下图:

华中数控铣床CNC如何编辑和删除程序? 华中加工中心 第7张

更改程序名

(1) 按“程序编辑”菜单中“文件管理”, 如下图:

华中数控铣床CNC如何编辑和删除程序? 华中加工中心 第8张

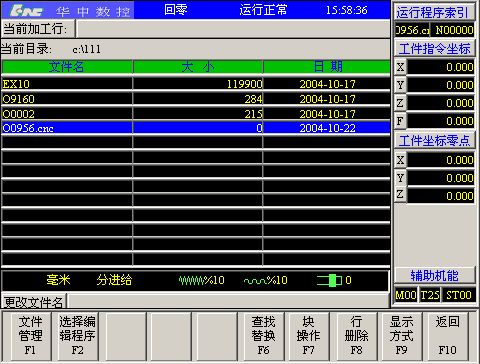

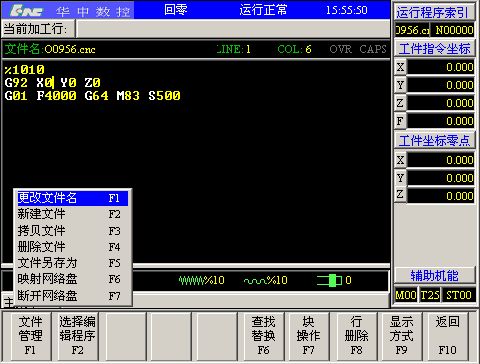

(2) 按F1,用上下光标键选择所要更改文件名的程序,如下图选择O0956

华中数控铣床CNC如何编辑和删除程序? 华中加工中心 第9张

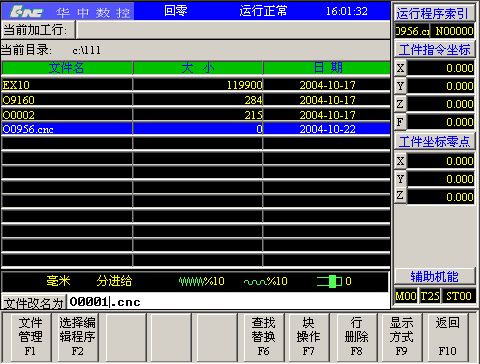

(3) 按“ENTER”键,用华中数控铣床CNC如何编辑和删除程序? 华中加工中心 第10张 华中数控铣床CNC如何编辑和删除程序? 华中加工中心 第11张华中数控铣床CNC如何编辑和删除程序? 华中加工中心 第12张华中数控铣床CNC如何编辑和删除程序? 华中加工中心 第13张键进行编辑修改。如下图:

华中数控铣床CNC如何编辑和删除程序? 华中加工中心 第14张

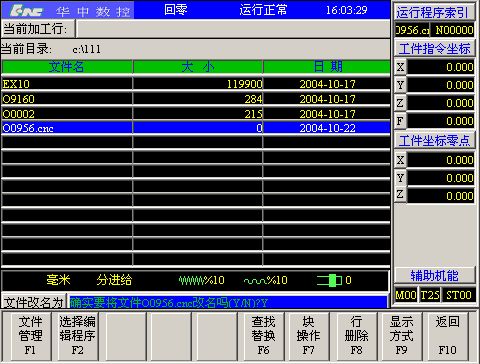

(3) 修改好后,按“ENTER”键,如下图:

华中数控铣床CNC如何编辑和删除程序? 华中加工中心 第15张

(4) 如确实要更改选中的程序名按“Y”,否则按“N”。

程序编辑

编辑当前程序(F2)

当编辑器获得一个零件程序后,就可以编辑当前程序了, 编辑过程中用到的主要快捷键如下:

华中数控铣床CNC如何编辑和删除程序? 华中加工中心 第16张删除光标后的一个字符,光标位置不变,余下的字符左移一个字符位置。

华中数控铣床CNC如何编辑和删除程序? 华中加工中心 第17张使编辑程序向程序头滚动一屏,光标位置不变,如果到了程序头则光标移到文件首行的第一个字符处。

华中数控铣床CNC如何编辑和删除程序? 华中加工中心 第18张使编辑程序向程序尾滚动一屏,光标位置不变,如果 到了程序尾则光标移到文件末行的第一个字符处 。

华中数控铣床CNC如何编辑和删除程序? 华中加工中心 第19张删除光标前的一个字符,光标向前移动一个字符位置,余下的字符左移一个字符位置。

删除一行(F2 F8)

在编辑状态下按“F8” 键将删除光标所在的程序行。

查找(F2 F6)

在编辑状态下查找字符串的操作步骤如下:

(1) 在编辑功能子菜单下按F6 键

(2) 在查找栏输入要查找的字符串

(3) 按华中数控铣床CNC如何编辑和删除程序? 华中加工中心 第20张 键从光标处开始向程序结尾搜索

(4) 如果当前编辑程序不存在要查找的字符串将弹出如下图所示的对话框

(5) 如果当前编辑程序存在要查找的字符串,光标将停在找到的字符串后,且被查找到的字符串颜色和背景都将改变

(6) 若要继续查找按F8 键即可。

 注意:查找总是从光标处向程序尾进行到文件尾后再从文件头继续往下查找。

替换(F2 F6)

在编辑状态下替换字符串的操作步骤如下:

(1) 在编辑功能子菜单下 按F6 键

(2) 在被替换的字符串栏输入被替换的字符串

(3) 按华中数控铣床CNC如何编辑和删除程序? 华中加工中心 第21张

(4) 在用来替换的字符串栏输入用来替换的字符串

(5) 按Enter 键从光标处开始向程序尾搜索

(6) 按Y 键则替换所有字符串,按N 键则光标停在找到的被替换字符串后。

(7) 按Y 键则替换当前光标处的字符串,按N 键则取消操作。

(8)若要继续替换按F8 键即可。

 注意:替换也是从光标处向程序结尾进行到文件尾后再从文件头继续往下替换。

删除程序

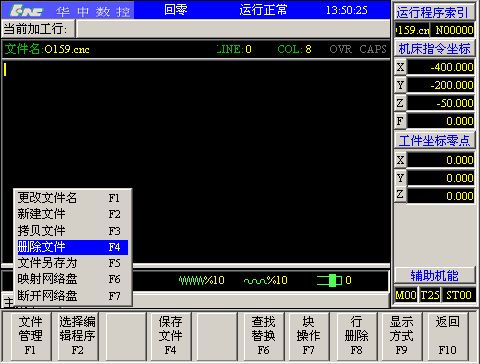

(1) 按“程序编辑”菜单中“文件管理”, 如下图:

华中数控铣床CNC如何编辑和删除程序? 华中加工中心 第22张

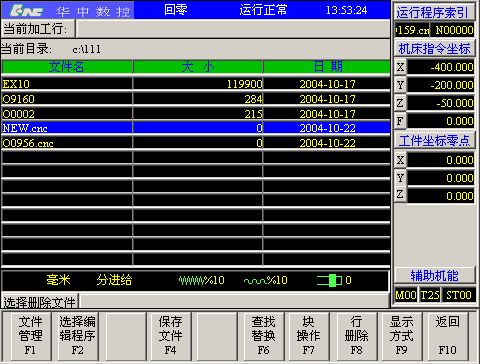

(2) 按F4,用上下光标选择要删除的程序如NEW.cnc

华中数控铣床CNC如何编辑和删除程序? 华中加工中心 第23张

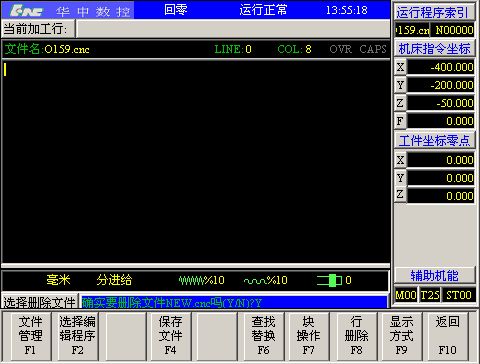

(3) 按“ENTER”键,如下图:

华中数控铣床CNC如何编辑和删除程序? 华中加工中心 第24张

(4) 如确实要删除选中的程序按“Y”,否则按“N”。
