华中数控铣床加工中心系统坐标系和刀具表参数该如何设置?

技术小编 0

坐标系

MDI 输入坐标系数据的操作步骤如下:

(1)在MDI 功能子菜单下按F3 键进入坐标系手动数据输入方式,图形显示窗口首先显示G54坐标系数据,如下图所示:

华中数控铣床加工中心系统坐标系和刀具表参数该如何设置? 华中加工中心 第1张

(2)按Pgdn 或Pgup 键,选择要输入的数据类型:G55、G56、G57、G58、G59 坐标系当前工件坐标系的偏置值(坐标系零点相对于机床零点的值),或当前相对值零点;

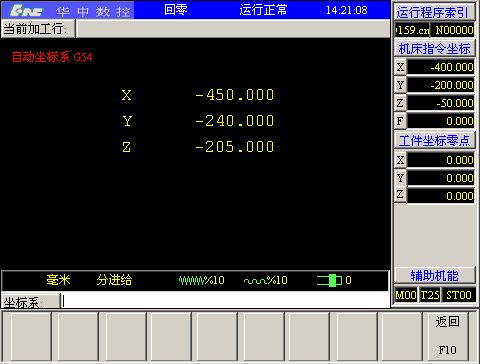

(3)在命令行输入所需数据,如输入“X200 Y300”,并按Enter 键,将设置G54 坐标系的X及Y偏置分别为200、300;如下图所示:

华中数控铣床加工中心系统坐标系和刀具表参数该如何设置? 华中加工中心 第2张

(4)若输入正确,图形显示窗口相应位置将显示修改过的值,否则原值不变。

注意:

编辑的过程中在按Enter 键之前,按Esc 键可退出编辑,但输入的数据将丢失,系统将保持原值不变。下同。

刀库表

MDI 输入刀库数据的操作步骤如下:

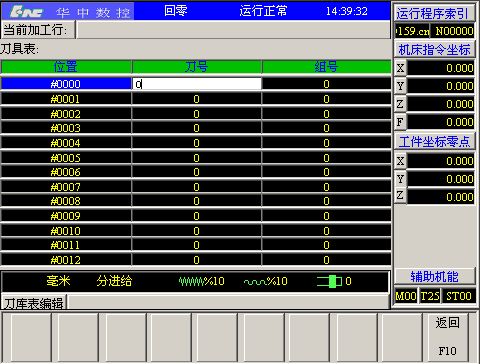

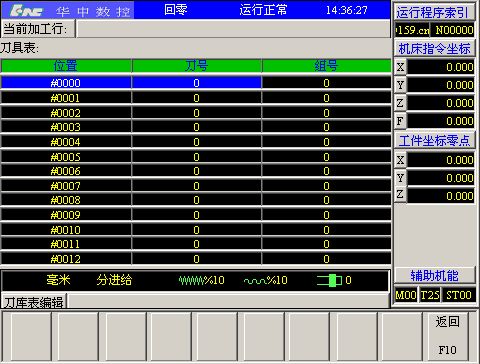

(1) 在MDI 功能子菜单下按“F1”键,进行刀库设置,图形显示窗口将出现刀库数据,如下图所示:

华中数控铣床加工中心系统坐标系和刀具表参数该如何设置? 华中加工中心 第3张

(2) 用华中数控铣床加工中心系统坐标系和刀具表参数该如何设置? 华中加工中心 第4张 华中数控铣床加工中心系统坐标系和刀具表参数该如何设置? 华中加工中心 第5张华中数控铣床加工中心系统坐标系和刀具表参数该如何设置? 华中加工中心 第6张华中数控铣床加工中心系统坐标系和刀具表参数该如何设置? 华中加工中心 第7张华中数控铣床加工中心系统坐标系和刀具表参数该如何设置? 华中加工中心 第8张华中数控铣床加工中心系统坐标系和刀具表参数该如何设置? 华中加工中心 第9张移动蓝色亮条选择要编辑的选项;

(3) 按Enter 键蓝色亮条所指刀库数据的颜色和背景都发生变化,同时有一光标在闪烁;

华中数控铣床加工中心系统坐标系和刀具表参数该如何设置? 华中加工中心 第10张

(4) 用华中数控铣床加工中心系统坐标系和刀具表参数该如何设置? 华中加工中心 第11张 华中数控铣床加工中心系统坐标系和刀具表参数该如何设置? 华中加工中心 第12张华中数控铣床加工中心系统坐标系和刀具表参数该如何设置? 华中加工中心 第13张华中数控铣床加工中心系统坐标系和刀具表参数该如何设置? 华中加工中心 第14张键进行编辑修改;

(5) 修改完毕,按Enter 键确认;

(6) 若输入正确,图形显示窗口相应位置将显示修改过的值,否则原值不变。

刀具表

MDI 输入刀具数据的操作步骤如下:

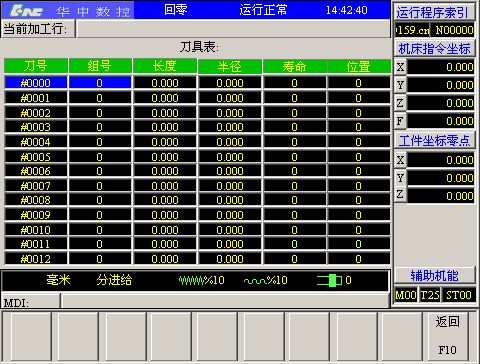

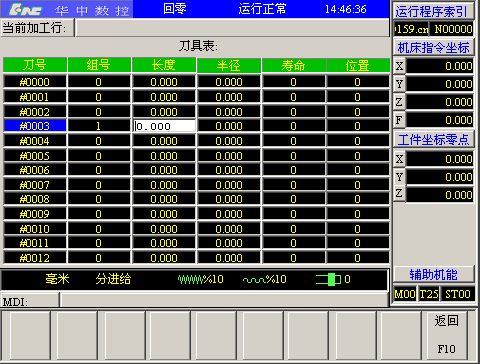

(1) 在MDI 功能子菜单下按F2 键进行刀具设置,图形显示窗口将出现刀具数据如下图所示:

华中数控铣床加工中心系统坐标系和刀具表参数该如何设置? 华中加工中心 第15张

(2) 用华中数控铣床加工中心系统坐标系和刀具表参数该如何设置? 华中加工中心 第16张 华中数控铣床加工中心系统坐标系和刀具表参数该如何设置? 华中加工中心 第17张华中数控铣床加工中心系统坐标系和刀具表参数该如何设置? 华中加工中心 第18张华中数控铣床加工中心系统坐标系和刀具表参数该如何设置? 华中加工中心 第19张华中数控铣床加工中心系统坐标系和刀具表参数该如何设置? 华中加工中心 第20张华中数控铣床加工中心系统坐标系和刀具表参数该如何设置? 华中加工中心 第21张移动蓝色亮条选择要编辑的选项;

(3) 按Enter 键蓝色亮条所指刀具数据的颜色和背景都发生变化,同时有一光标在闪烁;

华中数控铣床加工中心系统坐标系和刀具表参数该如何设置? 华中加工中心 第22张

(4) 用华中数控铣床加工中心系统坐标系和刀具表参数该如何设置? 华中加工中心 第23张 华中数控铣床加工中心系统坐标系和刀具表参数该如何设置? 华中加工中心 第24张华中数控铣床加工中心系统坐标系和刀具表参数该如何设置? 华中加工中心 第25张华中数控铣床加工中心系统坐标系和刀具表参数该如何设置? 华中加工中心 第26张键进行编辑修改;

(5) 修改完毕按Enter 键确认;

(6) 若输入正确,图形显示窗口相应位置将显示修改过的值,否则原值不变。
