G74-键槽铣削循环

加工过程

粗加工过程:
刀具从起始位置穿透工件,然后沿着键槽纵向偏移,为了留有余量,加工至最大尺寸
最大尺寸被计算为键槽宽度-刀具直径的一半
当第一遍键槽铣进刀至键槽最后位置后即往相反的方向铣削,直到达到编程铣削的深度

精加工过程:
控制刀具在键槽底部以外轮廓的切向圆弧方向进行移动,随后开始铣削轮廓
在循环结束后,刀具快速返回至安全高度,如果进刀的数量增加,刀具将返回到主平面中安全高度水平的起始位置

所需刀具

此循环要求中心切和铣削,铣刀直径必须要小于键槽宽度,大于键槽宽度的一半,键槽必须和当前坐标系中的轴平行。

输入数据

●安全高度数控G74代码指令_海德汉iTNC530数控CNC加工中心系统
●铣削深度数控G74代码指令_海德汉iTNC530数控CNC加工中心系统:键槽深度。代数符号决定加工方向(负值表示相反的工作方向)
●单次下刀深度数控G74代码指令_海德汉iTNC530数控CNC加工中心系统
单次下刀的进给率:在下刀期间走刀的速度
●第一边长度数控G74代码指令_海德汉iTNC530数控CNC加工中心系统:键槽长度,定义符号决定第一次铣削方向
●第二边长度数控G74代码指令_海德汉iTNC530数控CNC加工中心系统:键槽宽度
进给率:在加工平面上刀具的运行速度

数控G74代码指令_海德汉iTNC530数控CNC加工中心系统

起始点

在循环调用之前,刀具必须在不加半径补偿的情况下移动至起始点:
刀具轴移至工件表面的安全高度
在加工平面,键槽中心到键槽边的加工需要刀具半径进行补偿

数控G74代码指令_海德汉iTNC530数控CNC加工中心系统

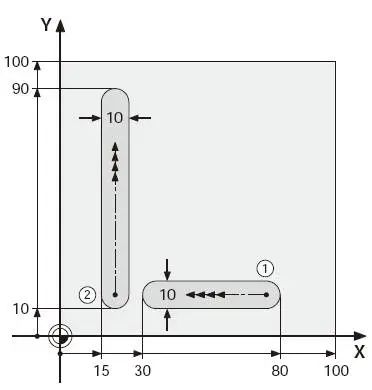

程序举例:

数控G74代码指令_海德汉iTNC530数控CNC加工中心系统

%S8101 G71*
N10 G30 G17 X+0 Y+0 Z-20*
N20 G31 G90 X+100 Y+100 Z+0*
N30 G99 T1 L+0 R+4*
N40 T1 G17 S2000*
N50 G74 P01 -2 P02 -15 P03 -5 P04 80 P05 X-50*
P06 Y+10 P07 120*
N60 G00 G40 G90 Z+ 100 M06*
N70 X+76 Y+15 M03*
N80 Z+2 M99*
N90 G74 P01 -2 P02 -15 P03 -5 P04 80 P05 Y+80*
N100 X+20 Y+14 M99*
N110 Z+100 M02*
N99999 %S8101 G71*
