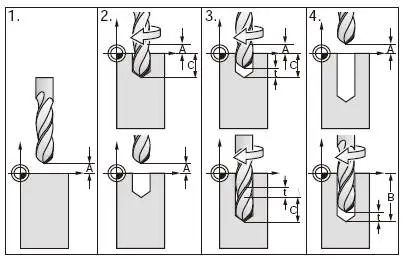

加工过程

刀具钻孔以编程进给速率从起始点到第一个下刀深度
当到达第一个下刀深度处,刀具快速重返起始位置,然后刀具移动至离第一次下刀距离t(根据计算)的位置处
刀具再以编程中的进给率进行下刀加工
钻孔与返回两者之间往复直到达到需要加工的孔深
在孔底停留时间后,刀具快速返回至初始位置以便断屑

 数控G83代码指令_海德汉iTNC530数控CNC加工中心系统




输入数据

●安全高度 数控G83代码指令_海德汉iTNC530数控CNC加工中心系统:起始位置的刀尖到工件表面的距离
●总的孔深 数控G83代码指令_海德汉iTNC530数控CNC加工中心系统:工件表面和孔底的距离,代数符号决定加工方向(负值意味着方向相反)
●单次下刀深度 数控G83代码指令_海德汉iTNC530数控CNC加工中心系统:每切一次的的进给深度,如果总的孔深和单次孔深一样,刀具将按照编程的孔深一次操作完成,否则要以成倍的次数完成;如果单次孔深大于总的孔深,下刀只下刀总的孔深处
●停留时间:以秒S为单位,为了断屑在总孔深处底部保持一段时间
进给率:在钻孔期间的运行速度

计算

每次加工后的提刀距离t是系统自动计算控制

●总的孔深达到30mm以内的,t=0.6mm
●总的孔深超过30mm的,t=总的孔深/50
提刀距离t最大为7mm

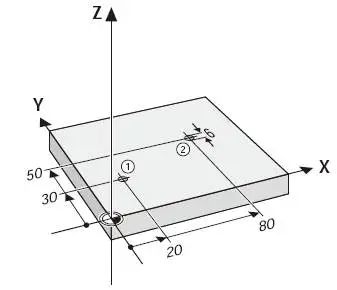

程序举例:

 数控G83代码指令_海德汉iTNC530数控CNC加工中心系统




程序
%S851 G71*
N10 G30 G17 X+0 Y+0 Z-20*
N20 G31 G90 X+100 Y+100 Z+0*
N30 G99 T1 L+0 R+3*
N40 T1 G17 S1200*
N50 G83 P01 -2 P02 -15 P03 -10 P04 1 P05 80*
N60 G00 G40 G90 Z+ 100 M06*
N70 X+20 Y+30 M03*
N80 Z+2 M99*
N90 Z+80 Y+50 M99*
N100 Z+100 M02*
N99999 %S851 G71*
