G84-攻丝循环



加工过程

螺纹加工前先加工一个所需加工的底孔
一旦刀具到达总的孔底深度处,主轴的旋转方向要改为逆转并且刀具在底部停留一段时间后返回至起始位置
到达其实位置后,主轴的旋转方向需要再次逆转

所需刀具

一个浮动的攻丝夹持是必需的,它在攻丝过程中补偿进给速度和主轴转速之间的公差。

输入数据

●安全高度数控G84代码指令_海德汉iTNC530数控CNC加工中心系统:起始位置的刀尖到工件表面的距离
●总的孔深数控G84代码指令_海德汉iTNC530数控CNC加工中心系统(螺纹长度):工件表面和螺纹底部的距离,代数符号决定加工方向(负值意味着方向相反)
停留时间:输入停留的时间再0到0.5秒之间避免刀具在返回期间楔入
进给率:在攻丝过程中的进给速度

计算

进给率计算如下:
F=S×p
这里的F指进给率(mm/min),S是指主轴速度(rpm),p指的是螺距(mm)。

注意:

当循环开始运行时,主轴速度的倍率调节旋钮是无效的,进给倍率调节按钮也是受限制的,仅仅靠机床手动预置一个范围
对于攻丝右旋螺纹使用M3指令,左旋螺纹使用M4指令

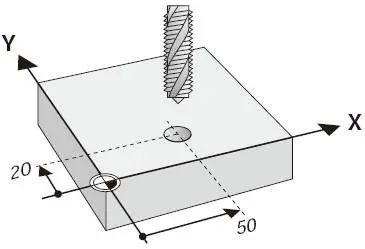

编程举例:

数控G84代码指令_海德汉iTNC530数控CNC加工中心系统

程序
%S871 G71*
N10 G30 G17 X+0 Y+0 Z-20*
N20 G31 G90 X+100 Y+100 Z+0*
N30 G99 T1 L+0 R+3*
N40 T1 G17 S100*
N50 G84 P01 -5 P02 -20 P03 0.4 P04 100*
N60 G00 G40 G90 Z+ 100 M06*
N70 X+50 Y+20 M03*
N80 Z+3 M99*
N90 Z+100 M02*
N99999 %S871 G71*
