G77/G78-环形槽铣削循环

加工过程

●环形槽铣削是粗加工循环,刀具从起始位置(槽中心)开始下刀
●铣刀随后以螺旋路径进给,路径比例由k参数来决定
动作过程一直重复,直到达到编程中所需的铣削深度
在循环结束后,刀具重返起始位置


 数控G77/G78代码_海德汉iTNC530数控CNC加工中心系统


所需刀具

此循环需要中心切和铣削,或者在凹槽中心进行定心钻。

 数控G77/G78代码_海德汉iTNC530数控CNC加工中心系统




输入数据

●安全高度 数控G77/G78代码_海德汉iTNC530数控CNC加工中心系统
●铣削深度 数控G77/G78代码_海德汉iTNC530数控CNC加工中心系统:凹槽深度,代数符号决定加工方向(负值表示相反的工作方向)
●单次下刀深度 数控G77/G78代码_海德汉iTNC530数控CNC加工中心系统
单次下刀的进给率:在下刀期间走刀的速度
●圆半径 数控G77/G78代码_海德汉iTNC530数控CNC加工中心系统:圆槽的半径
进给率:在加工平面上刀具的运行速度

定义粗加工旋转方向

●顺时针:G75
●逆时针:G76

起始点

在循环调用之前,刀具必须在不加半径补偿的情况下移动至起始点:
刀具轴移至工件表面的安全高度
在加工平面,键槽中心到键槽边的加工需要刀具半径进行补偿

 数控G77/G78代码_海德汉iTNC530数控CNC加工中心系统

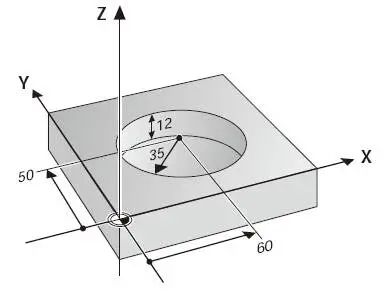

编程举例:

 数控G77/G78代码_海德汉iTNC530数控CNC加工中心系统

%S8141 G71*
N10 G30 G17 X+0 Y+0 Z-20*
N20 G31 G90 X+100 Y+100 Z+0*
N30 G99 T1 L+0 R+4*
N40 T1 G17 S2000*
N50 G77 P01 -2 P02 -12 P03 -6 P04 80 P05 35*
P06 100*
N60 G00 G40 G90 Z+ 100 M06*
N70 X+60 Y+50 M03*
N80 Z+2 M99*
N90 Z+100 M02*
N99999 %S8141 G71*
